壓縮機種類
專業說明
[首頁][壓縮機專區][壓縮機種類]

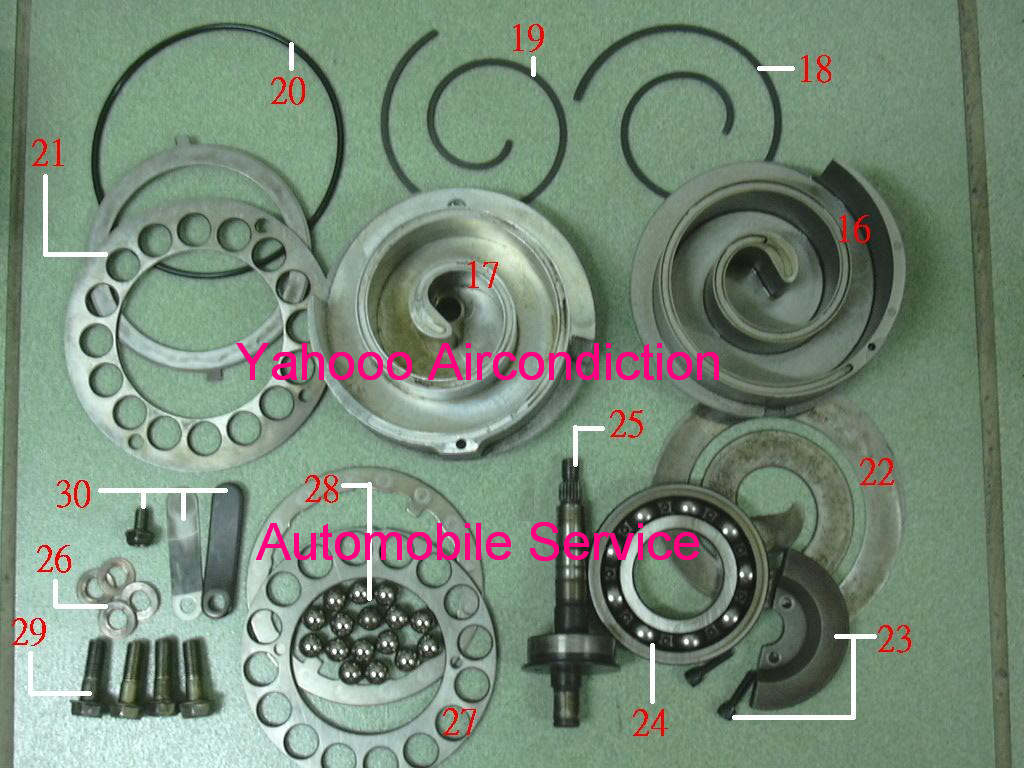

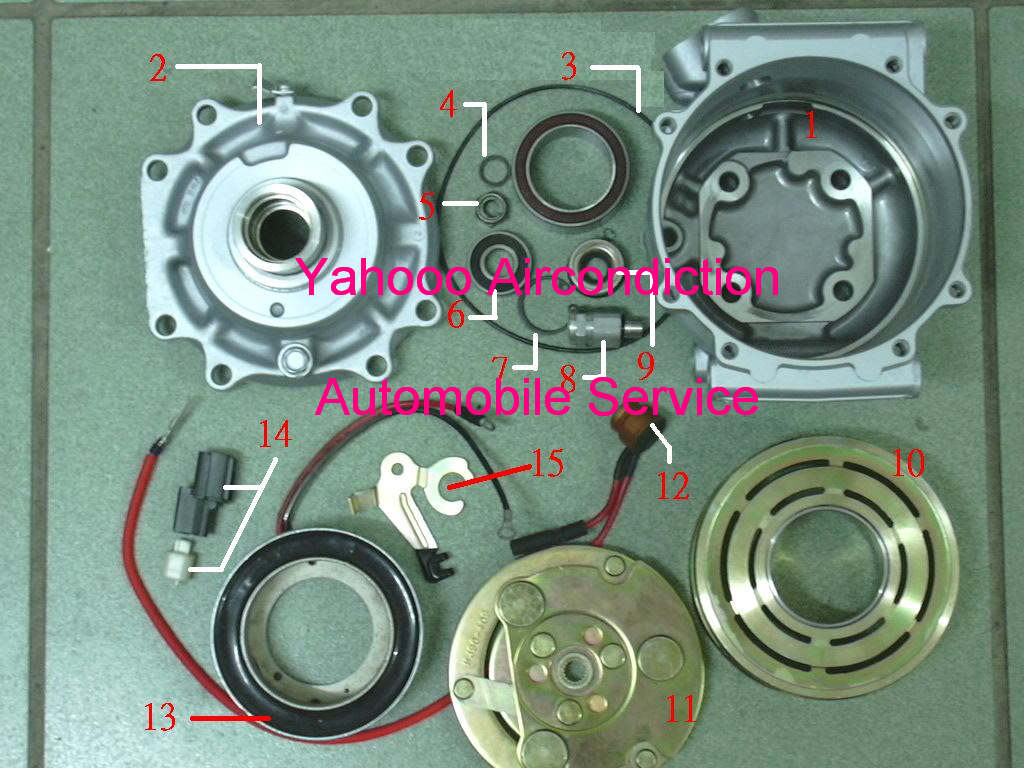

渦卷式壓縮機分解圖

1.外殼            2.前蓋             3.前蓋油封           4.離合器與皮帶盤間隙墊片           5.離合器片固定螺絲6.中心小軸承          7.中心軸油封卡簧            8.洩壓閥            9.中心軸心油封            10.皮帶盤11.離合器片           12.外殼溫度開關            13.電磁線圈            14.插頭            15.溫度開關固定線夾16.上渦卷            17.下渦卷           18.上渦卷鐵弗龍            19.下渦卷鐵弗龍            20.下渦卷油封21.前蓋滾珠鋼片組            22.下渦卷防磨鋼片            23.平衡鋼片            24.中心大軸承            25.中心驅動軸26.下渦卷固定銅片            27.上渦卷滾珠鋼片組            28.滾珠             29.下渦卷固定螺絲30.下渦卷壓力出口鋼片組

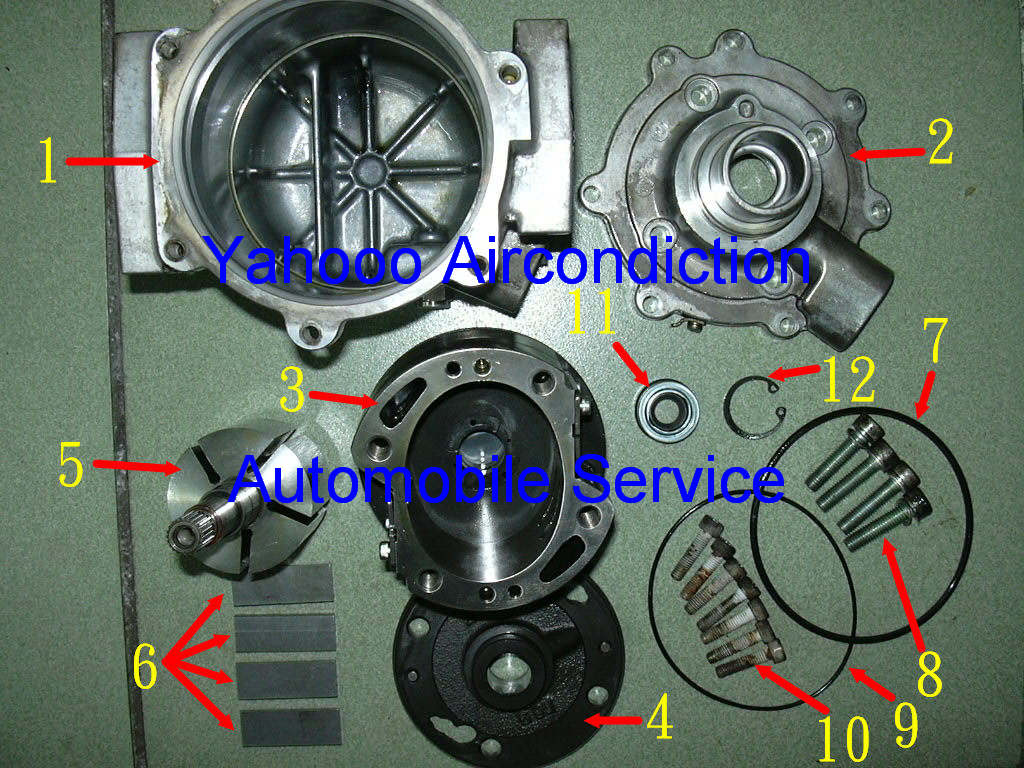

迴轉葉片式壓縮機分解圖

1.機身外殼    2.機身上蓋    3.迴轉機身及下座    4.迴轉機身上座    5.中心轉子    6.迴轉葉片    7.迴轉機身上座O型環    8.迴轉機

身固定螺絲    9.迴轉機身下座O型環    10.機身上蓋固定螺絲11中心轉子油封    12中心轉子油封卡簧

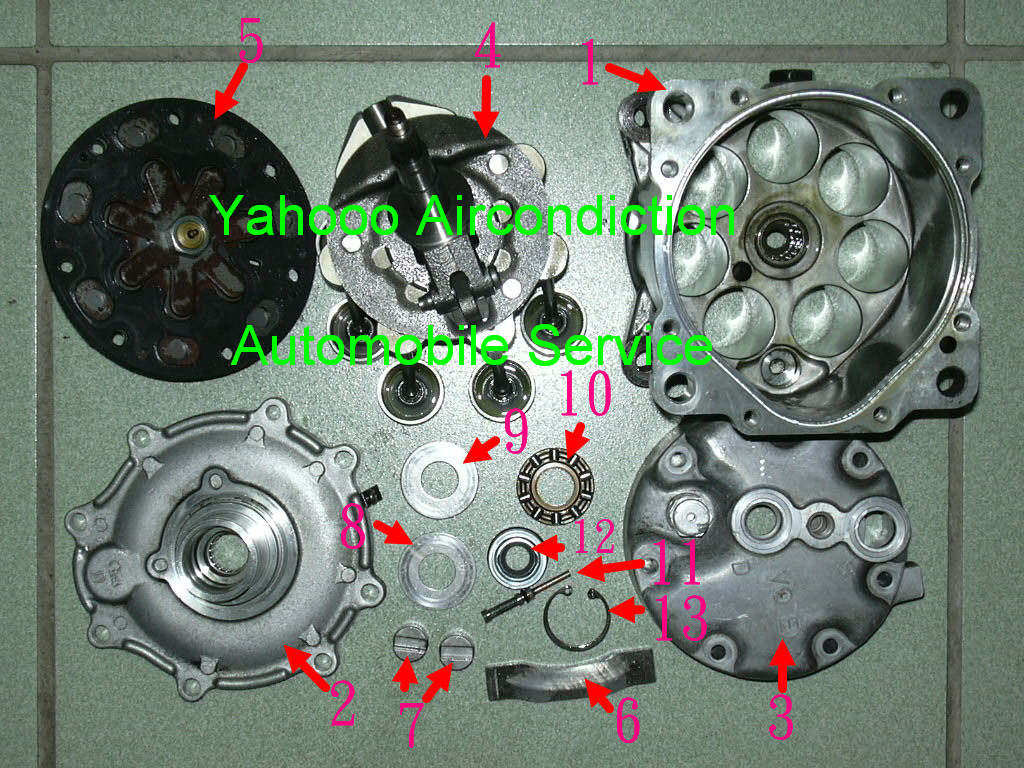

活塞式壓縮機分解圖

1.外殼及汽缸壁   2.機身上蓋   3.機身後蓋    4.活塞連桿組    5.壓力鋼片組     6.活塞連桿固定銷     7.固定銷座    8.9.針狀軸承墊片

10針狀軸承    11.針狀濾網    12.轉子中心油封    13.轉子中心油封卡簧

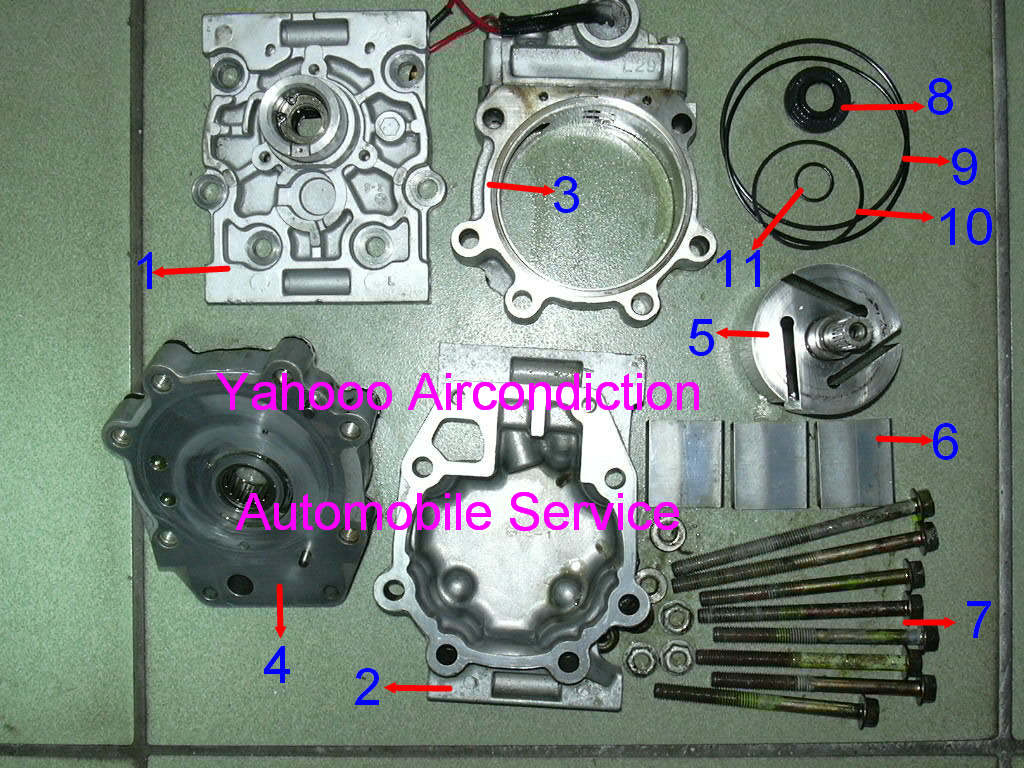

國際牌葉片式壓縮機分解圖

1.機身外殼上蓋    2.機身外殼後蓋    3.中段外殼機身    4機身底座    5.中心轉子    6.葉片    7.機身各部固定螺絲    8.中心轉子油

9.機身密合O型環10機身上蓋耐磨鐵氟龍11冷媒出口密封O型環

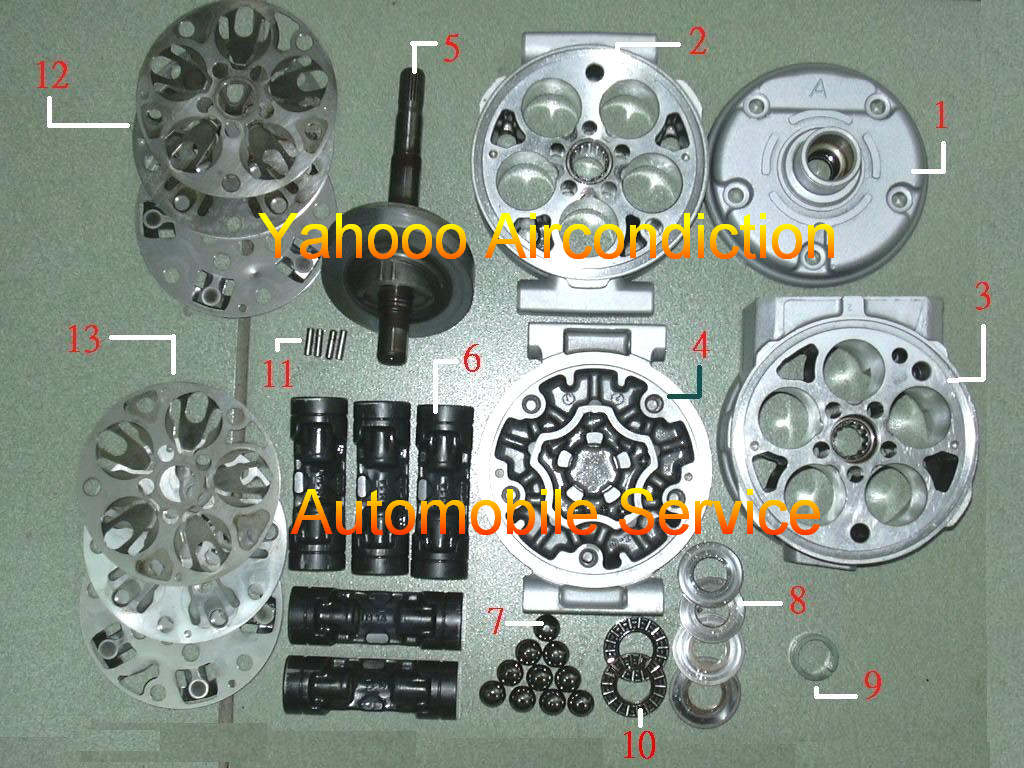

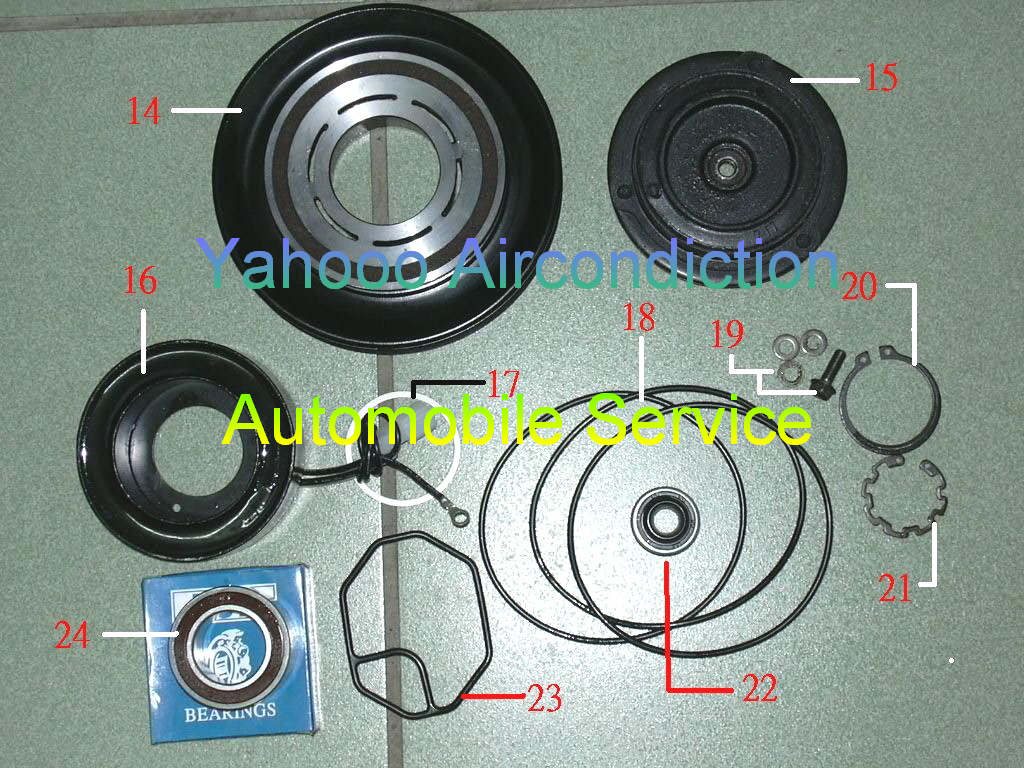

DENSO平板往復式壓縮機分解圖

1.前蓋            2.前段汽缸            3.後段汽缸            4.後蓋            5.中心驅動軸與平板            6.平板活塞  7.平板轉子            8.針狀軸承墊片            9.塑膠墊片            10.針狀軸承            11.壓力鋼片插銷12.前段壓力鋼片            13.後段壓力鋼片14.皮帶盤            15.離合器片           16.電磁線圈            17.皮帶盤軸承墊片            18.機身外殼油封19.皮帶盤與離合器片間隙墊片及螺絲           20.電磁線圈固定卡簧            21.皮帶盤固定卡簧22.中心軸油封           23.機身上蓋出口油封           24.皮帶盤軸承
