以下說明為2004年GOLBE LANCER因輔助風扇驅動模組故障導散熱不良致壓縮機損壞維修過程
故障狀況分析：
因輔助風扇驅動模組故障導致散熱效率不良，開冷氣時已有明顯重托及怠速冷房變差情形，車主認為並無大礙持續使用，
直至壓縮機嘎嘎作響最後冒煙才做檢測，來店時引擎發動即冒煙並有焦味傳出，初步檢查壓縮機皮帶盤左右晃動隆隆作響，
壓縮機離合器片用手已經已經無法轉動內部機件咬死。
建議在冷氣系統稍有異常之時即進行相關檢查，檢查之後若不影響操作使用則可選擇維修與否，以免造成擴大性損壞得不償失。

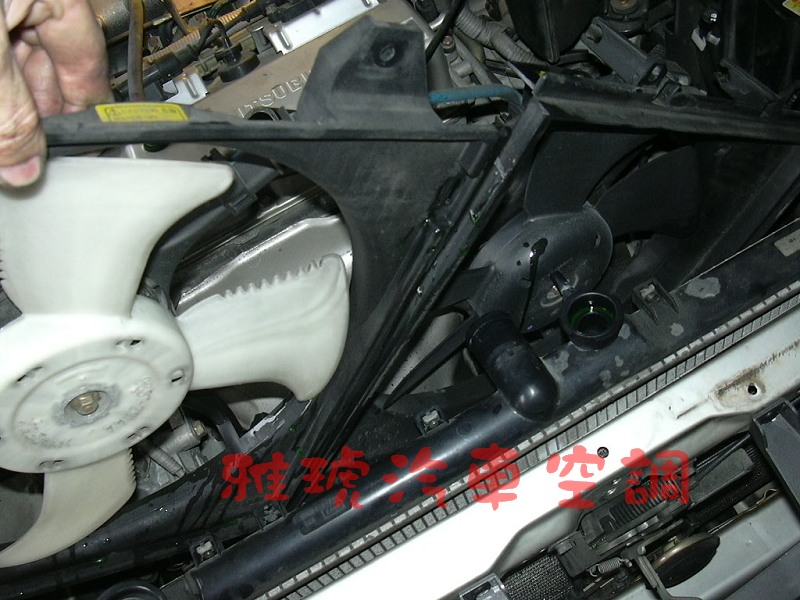

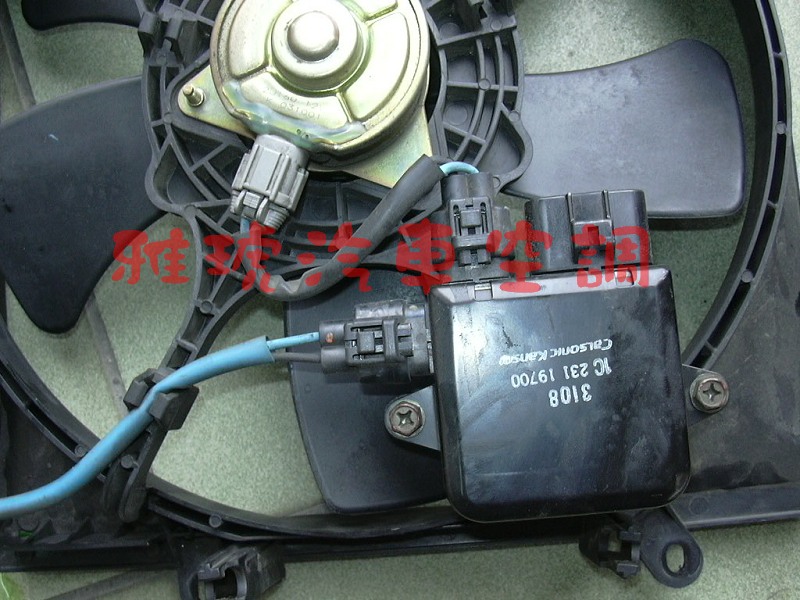

取出輔助風扇

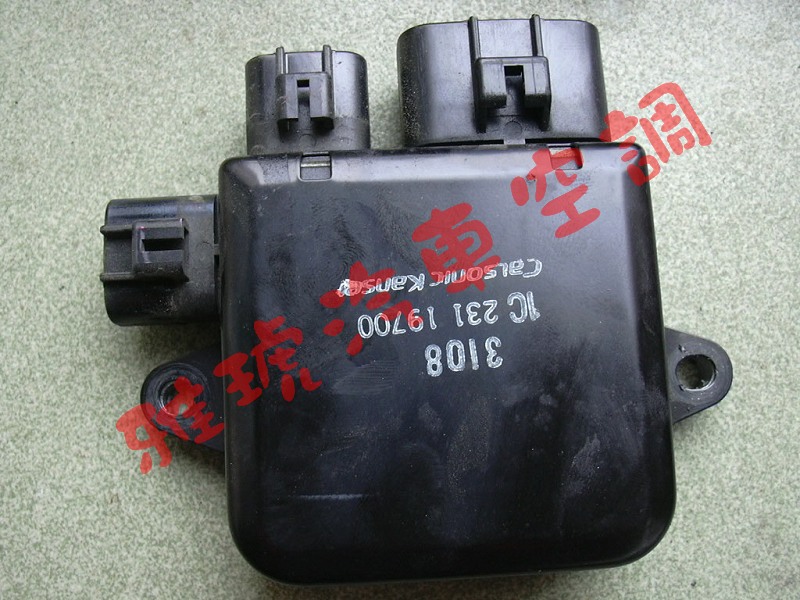

更換輔助風扇驅動模組

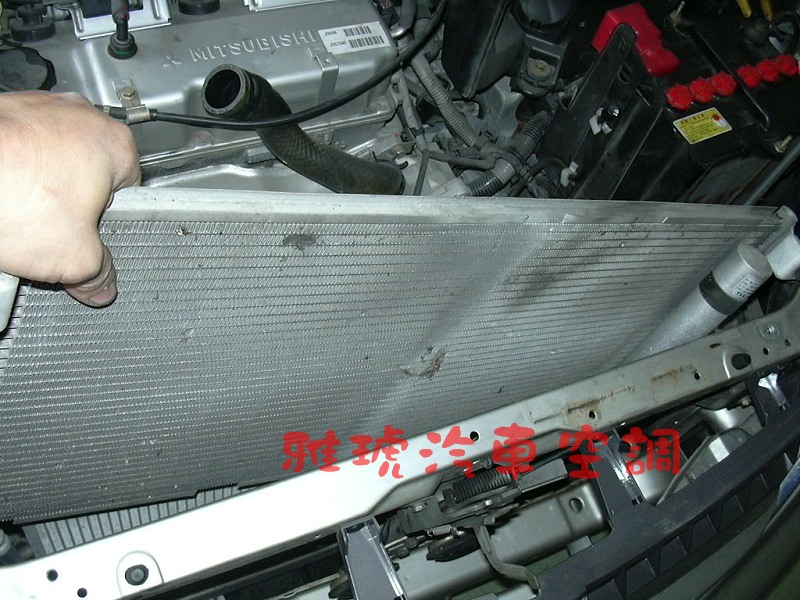

取出冷凝器

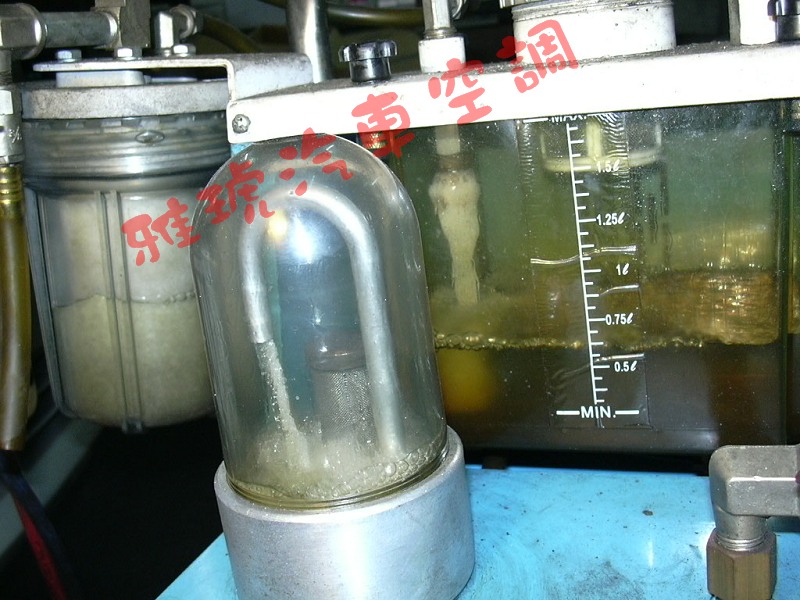

進行冷凝器循環清洗

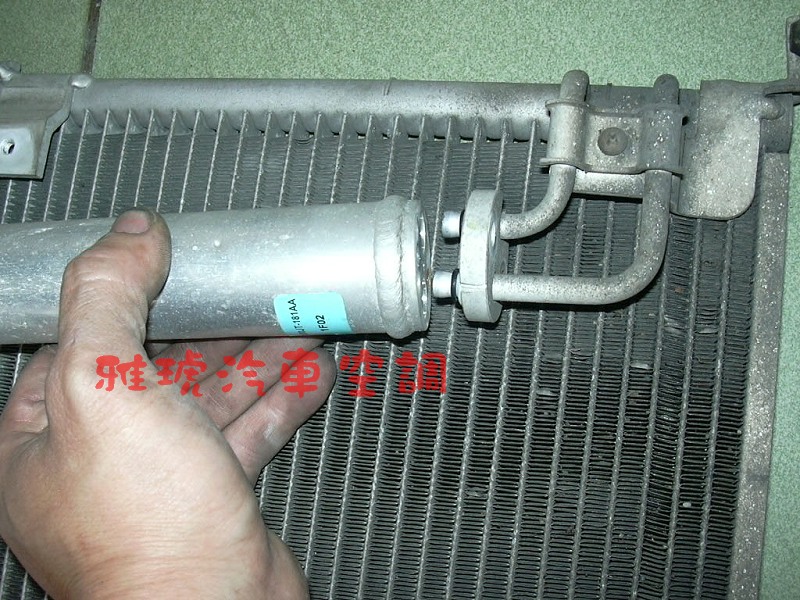

更新乾燥瓶

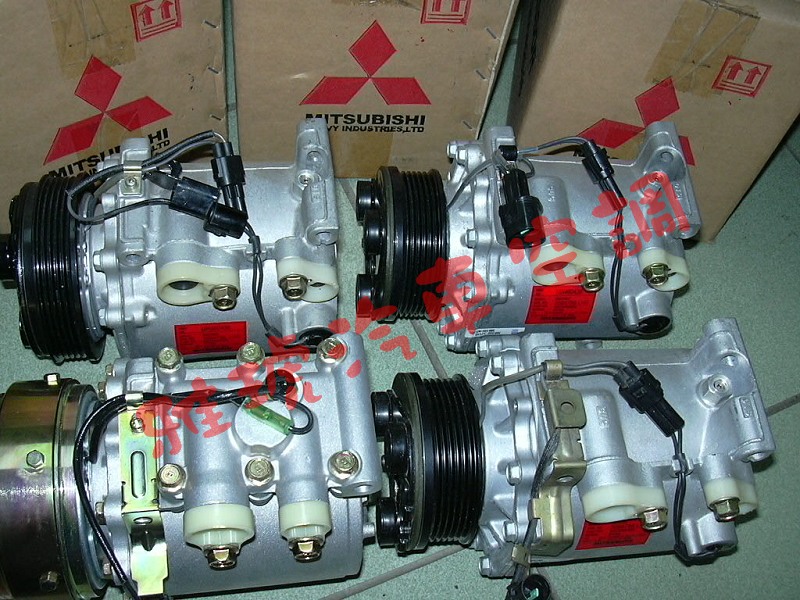

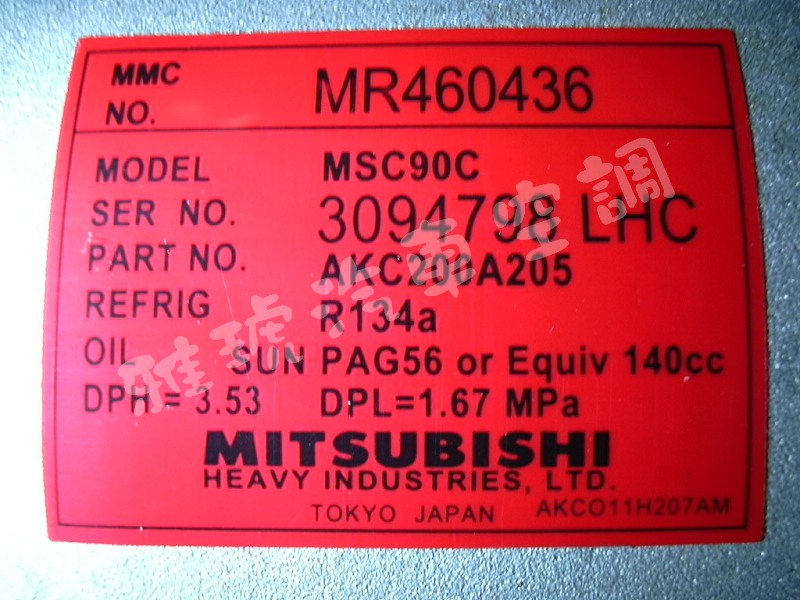

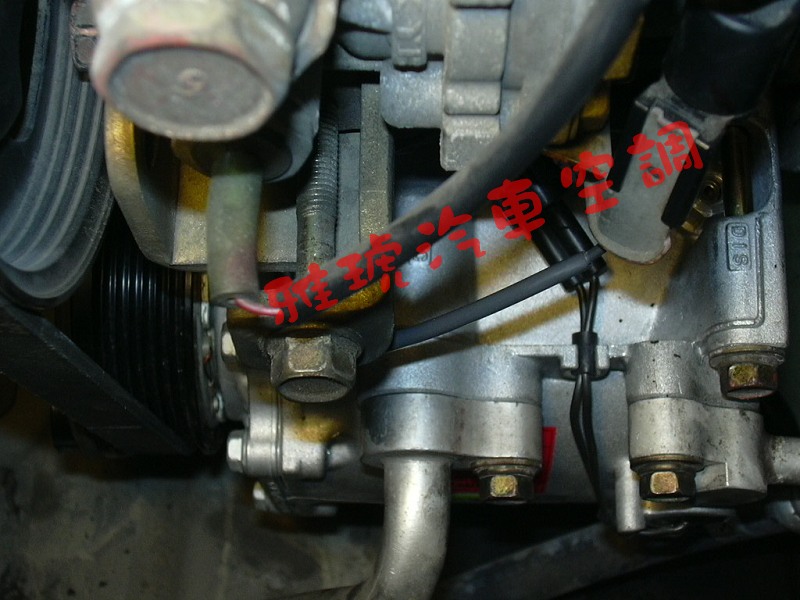

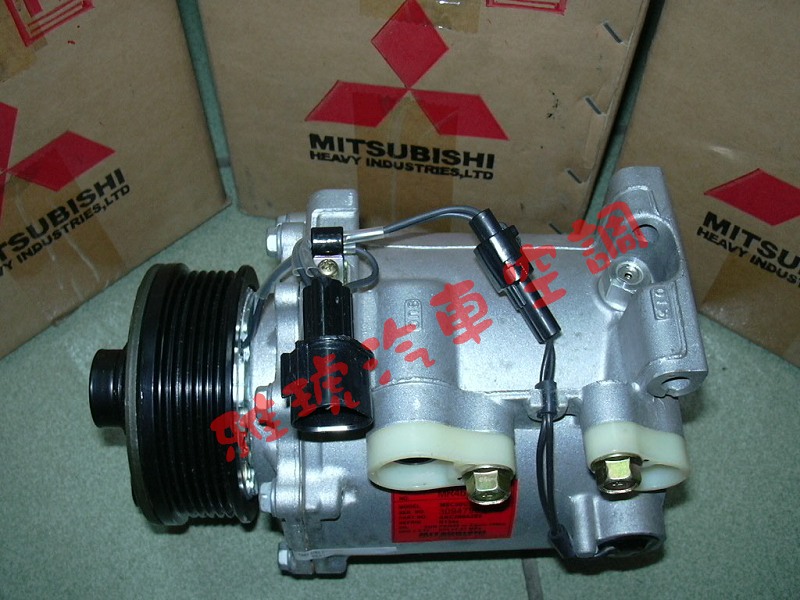

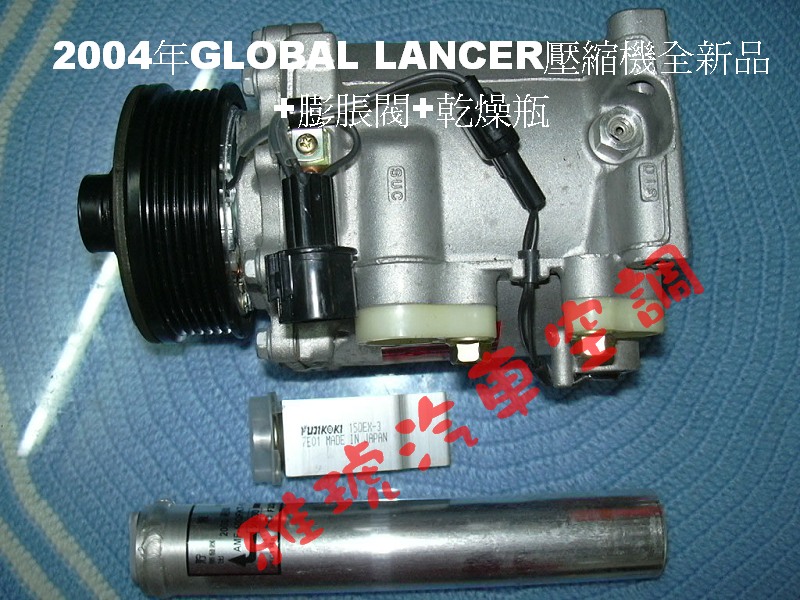

安裝正廠全新品壓縮機

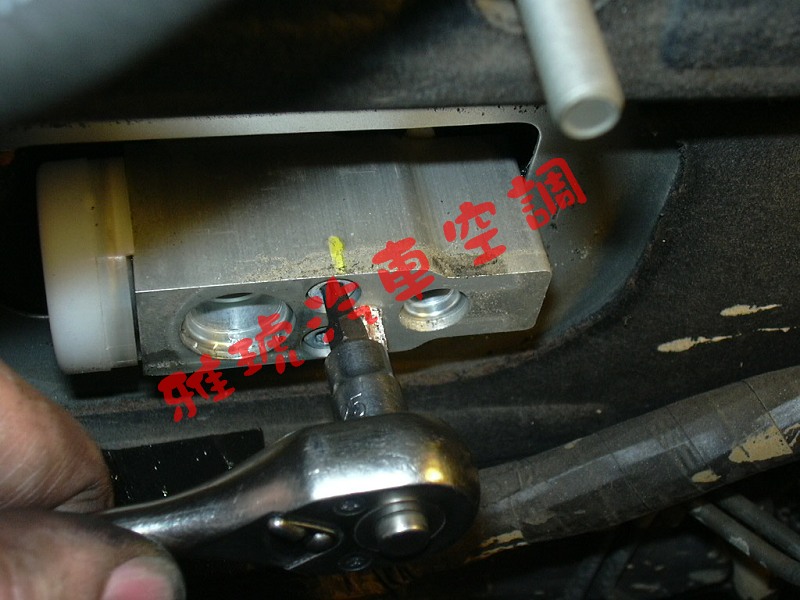

預備拆卸膨脹閥

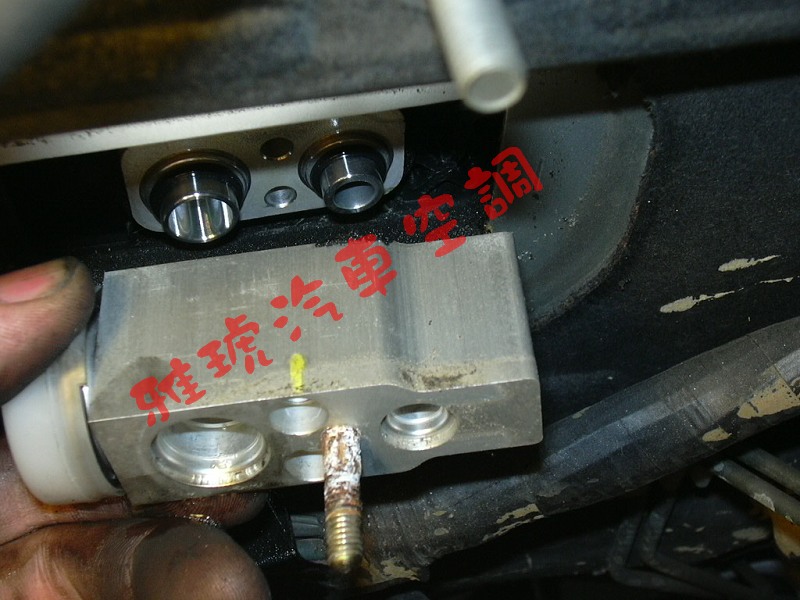

取出膨脹閥

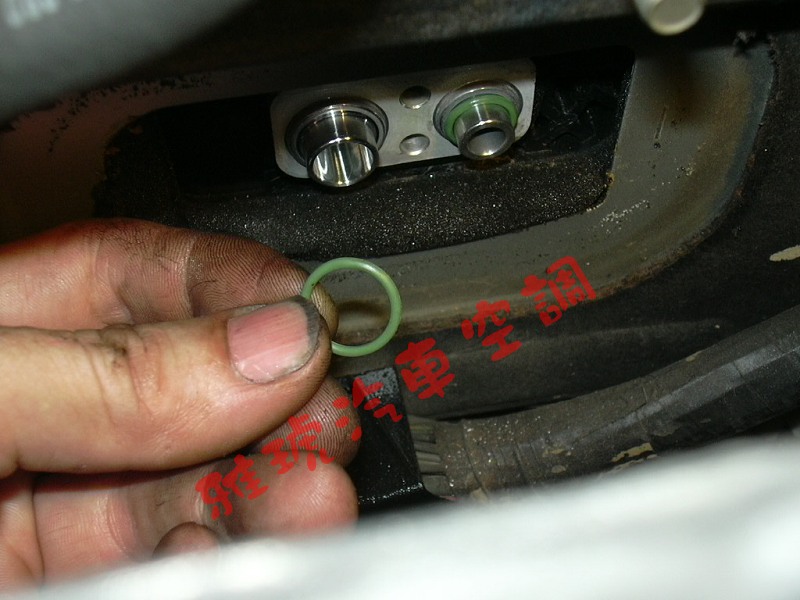

更新膨脹閥密封O型環

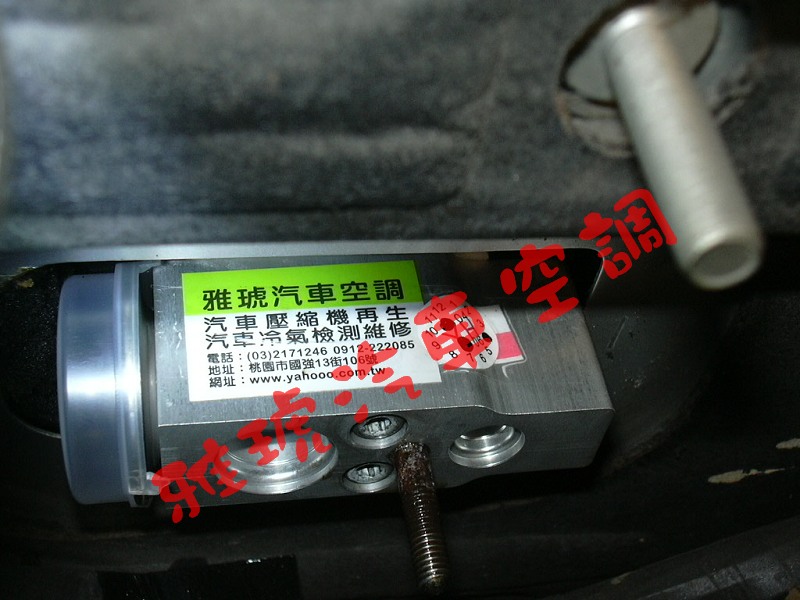

安裝正廠全新品膨脹閥
抽真空與冷媒定量充填壓力檢測

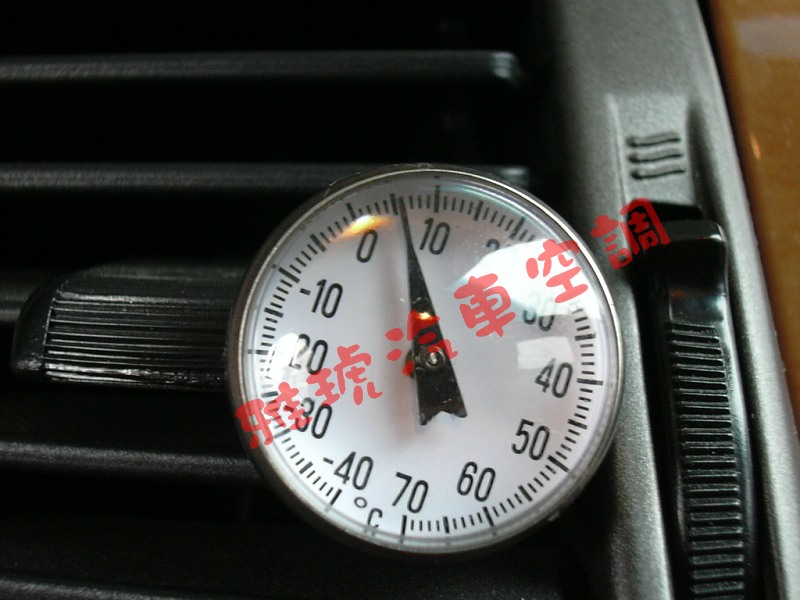

冷度測試
以下為拆卸受損壓縮機分解圖示說明

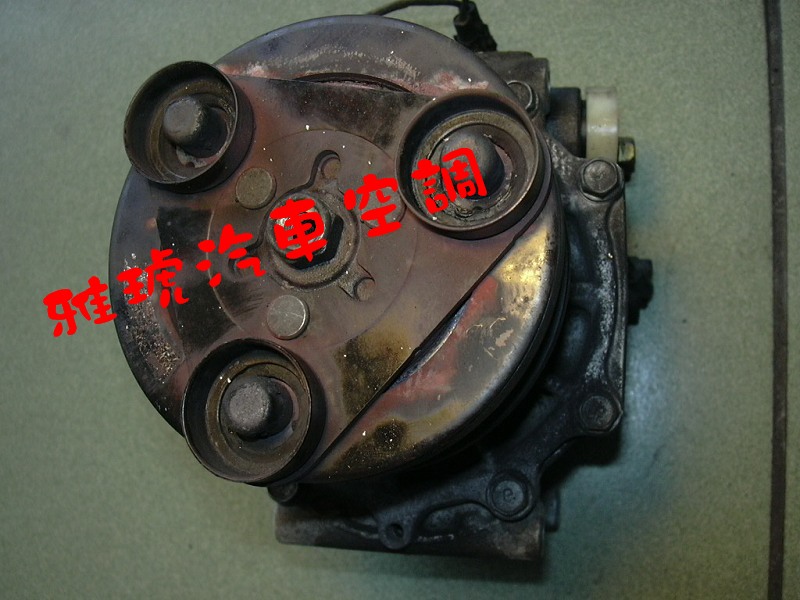

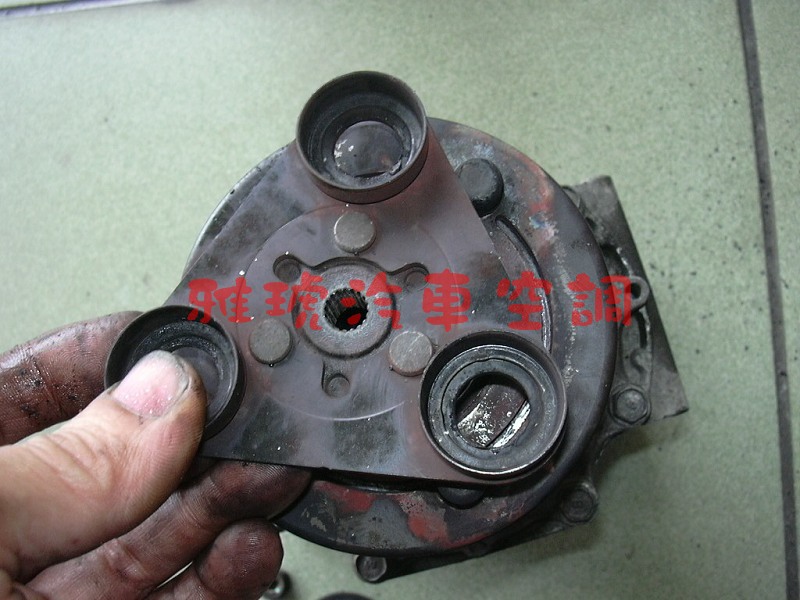

受離合器片無法驅動內部機件與皮帶盤打滑相互摩擦影響，高溫導致離合器片回力減震橡皮融化脫膠

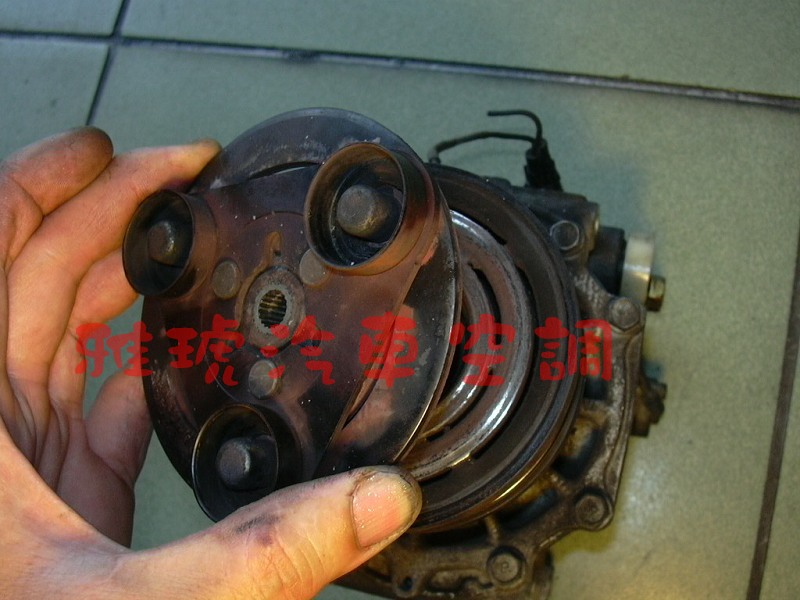

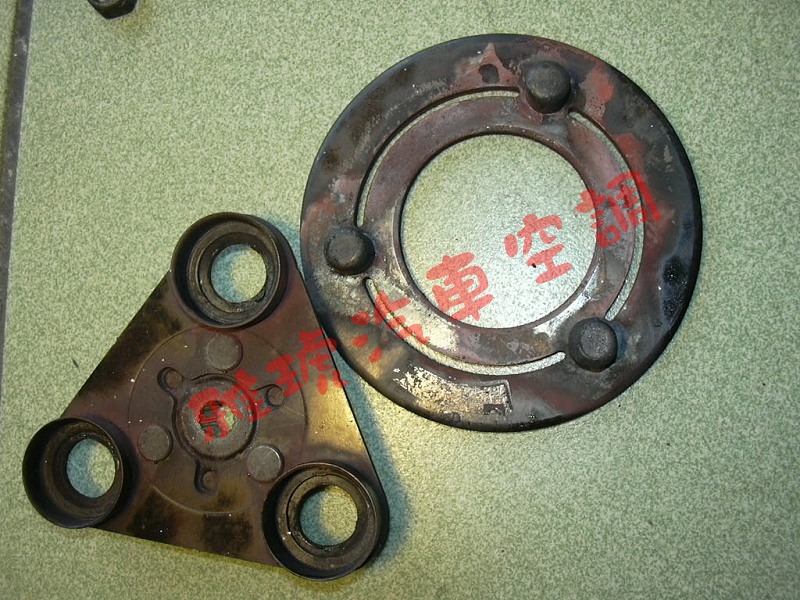

取出壓縮機離合器片，該離合器片已完全受損分家

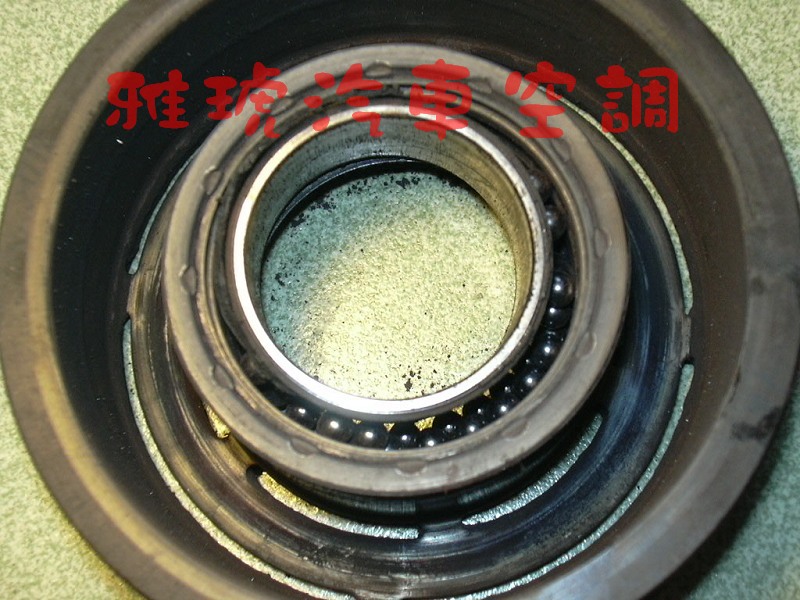

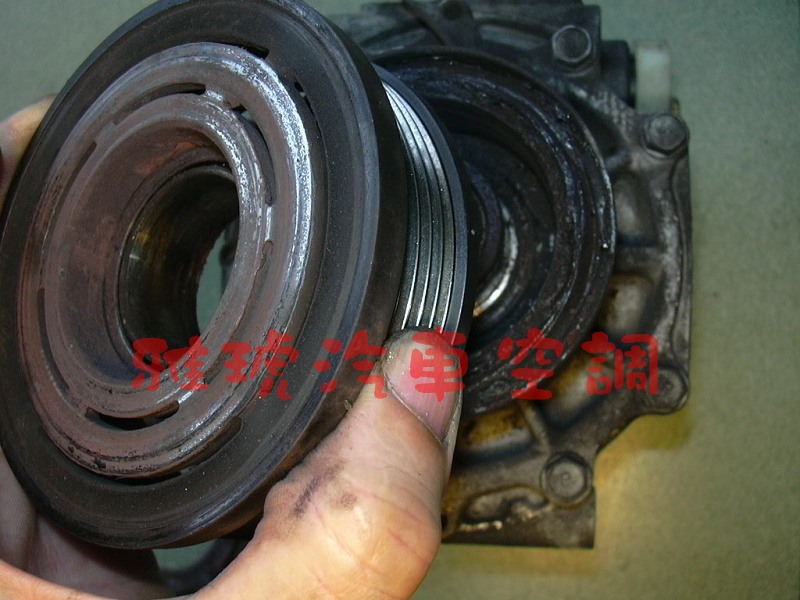

取出壓縮機皮帶盤，皮帶盤軸承已因過熱導致損壞滾珠外露

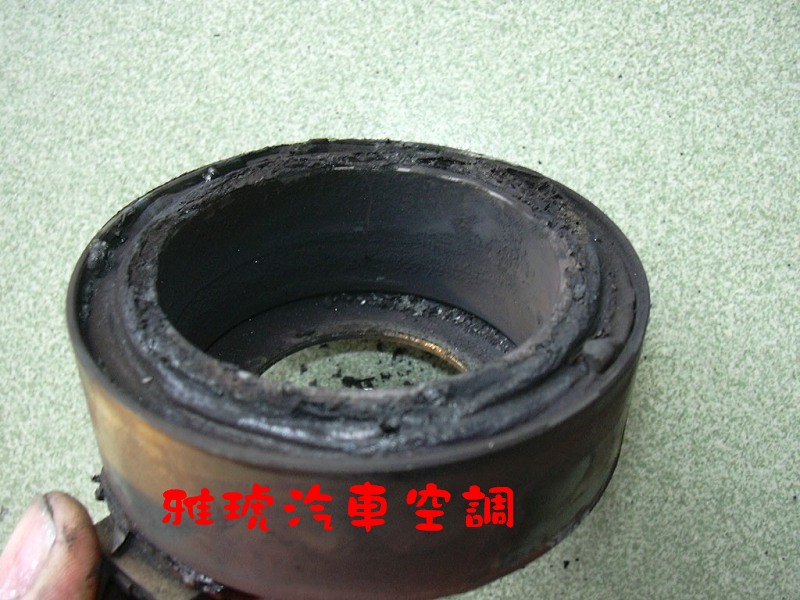

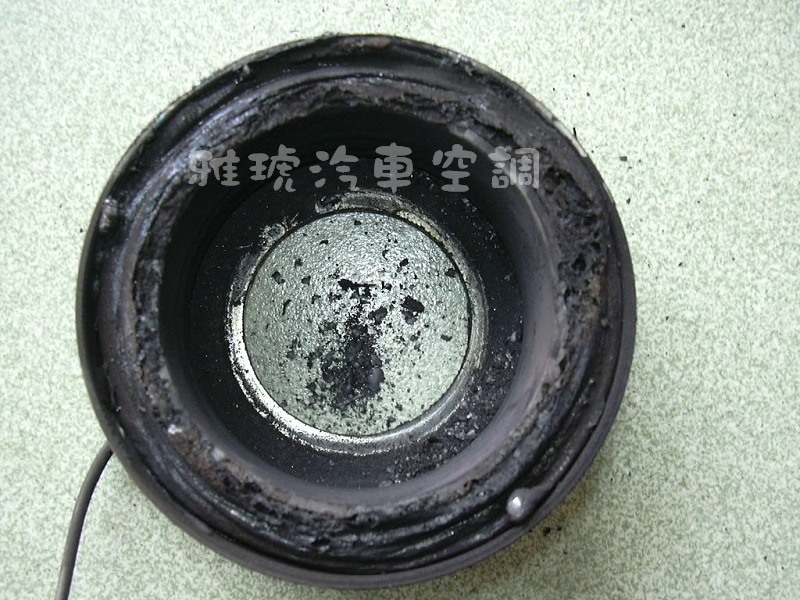

取出壓縮機電磁線圈，已因高溫導致漆包線冒煙燒毀融化

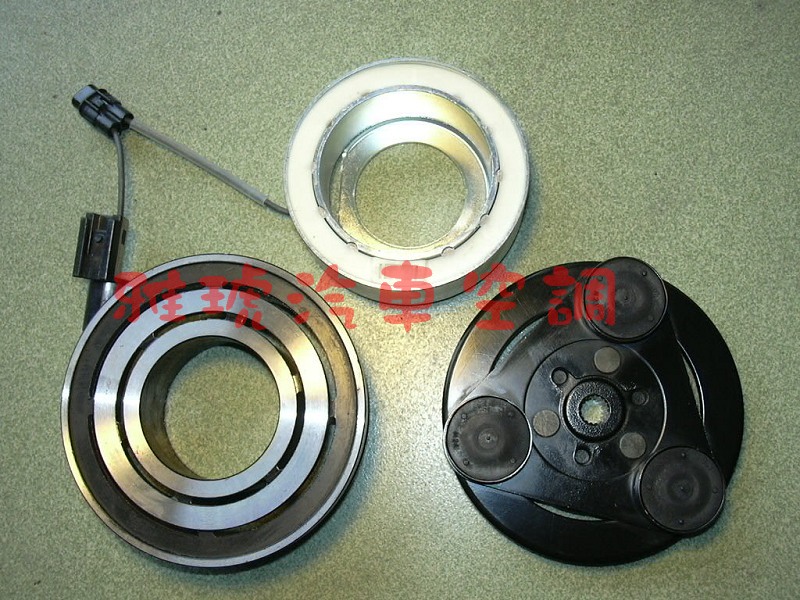

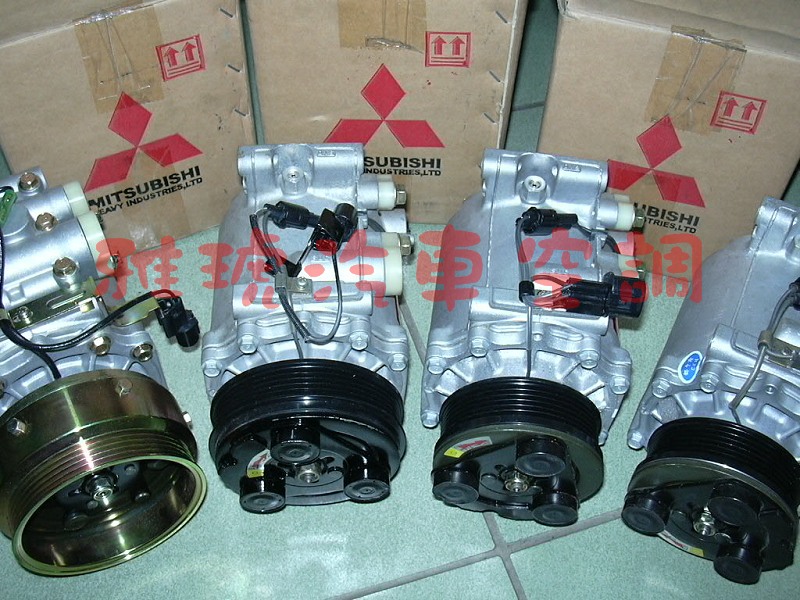

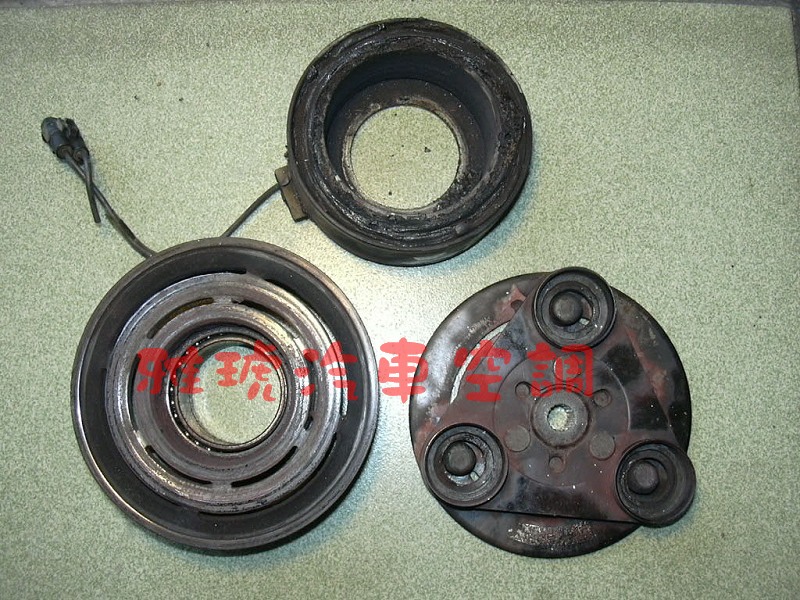

壓縮機外部受損零件與新品比較圖

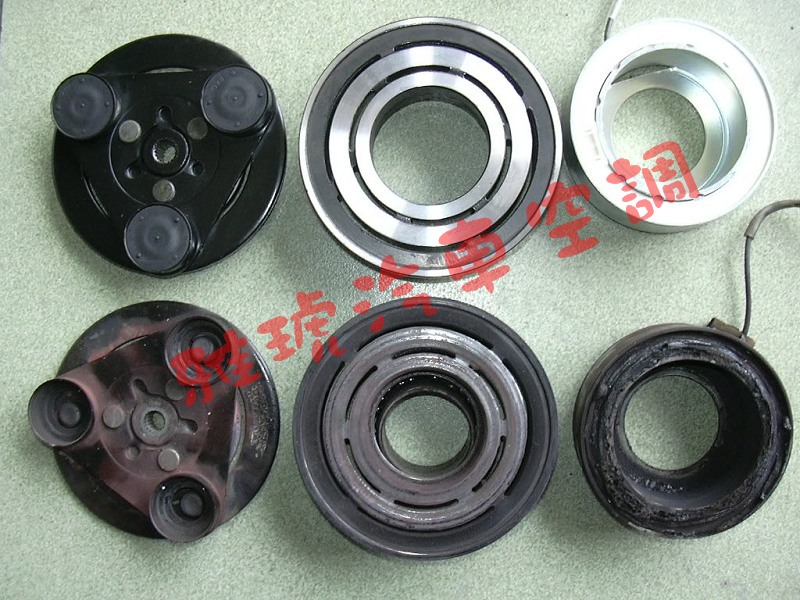

新舊零件比較差異圖

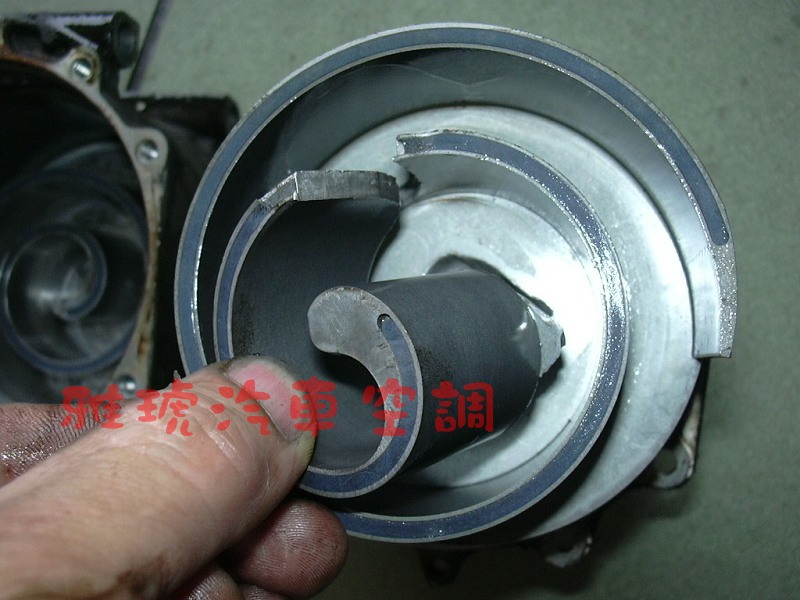

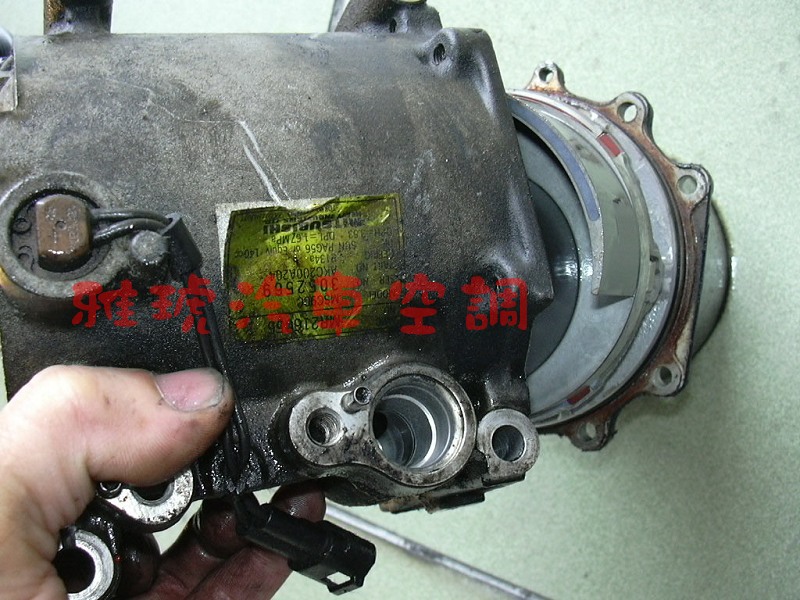

受損壓縮機分解

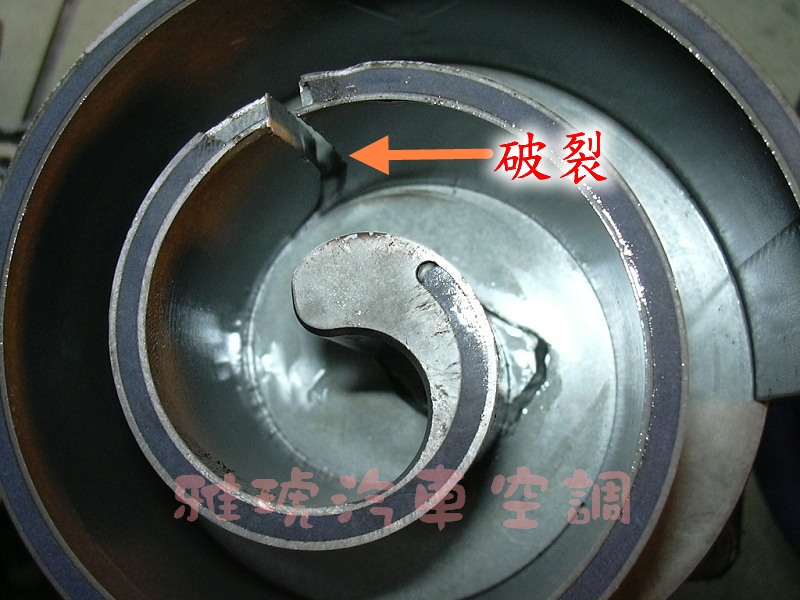

渦卷破裂導致咬死
