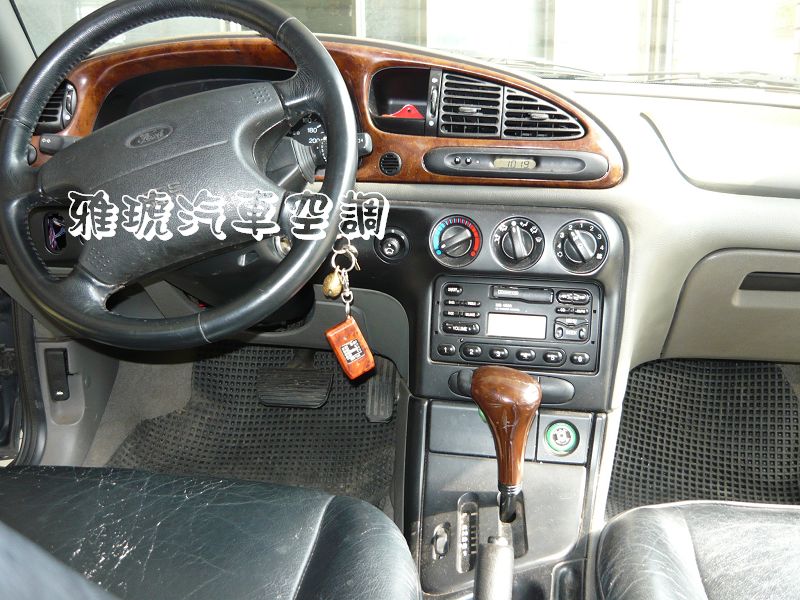

1.拆裝前正面圖示

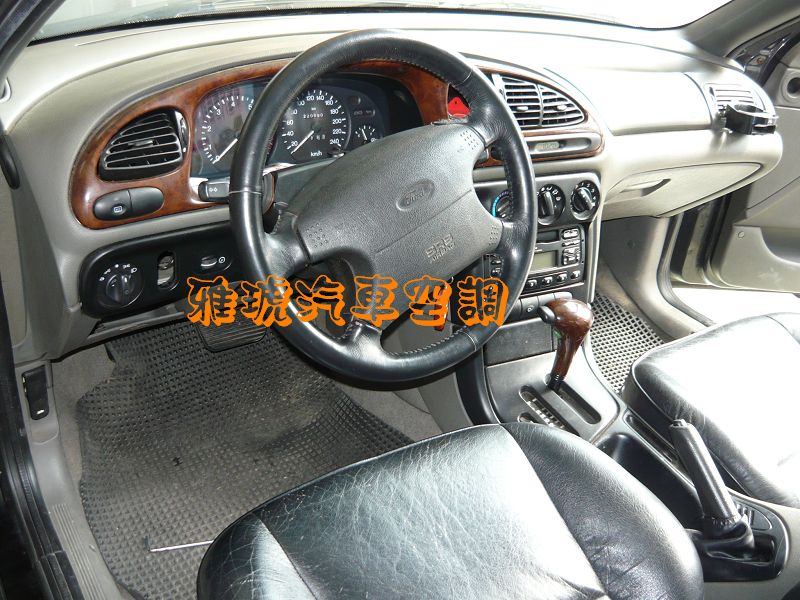

2.拆裝前側面圖示

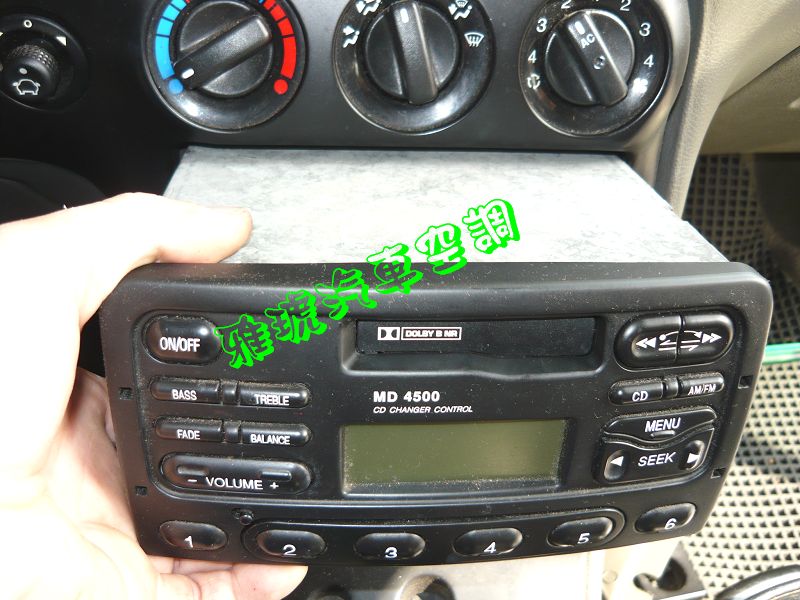

3.拆卸音響主機與中央馬鞍

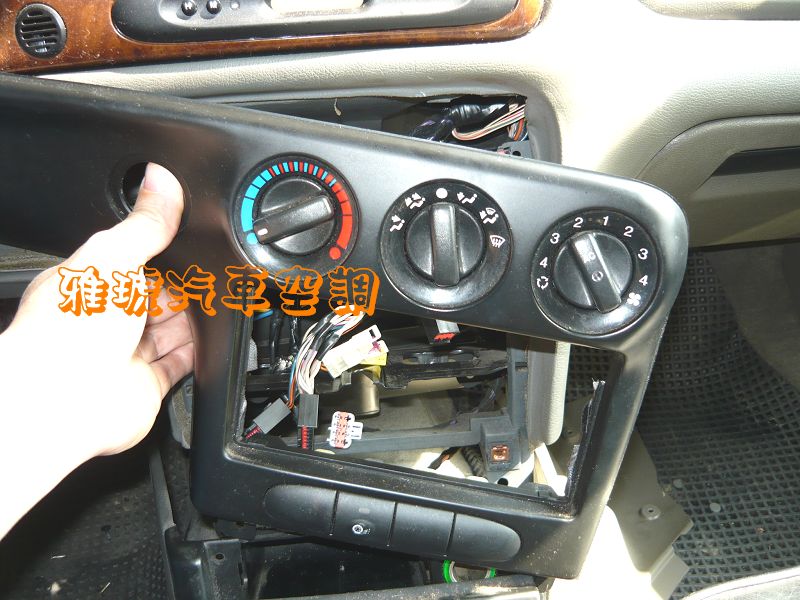

4.拆卸冷氣控制面板

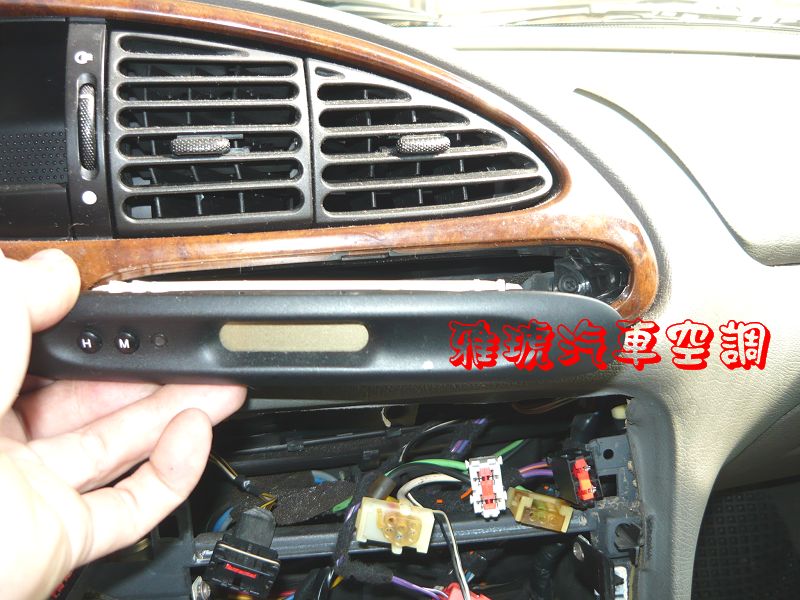

5.拆卸電子時鐘

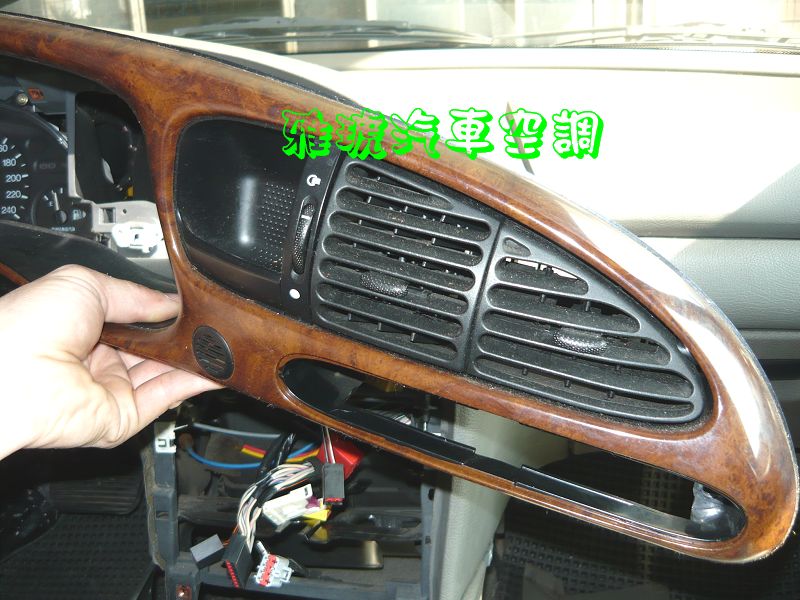

6.拆卸方向盤轉向主機與中央出風口總成

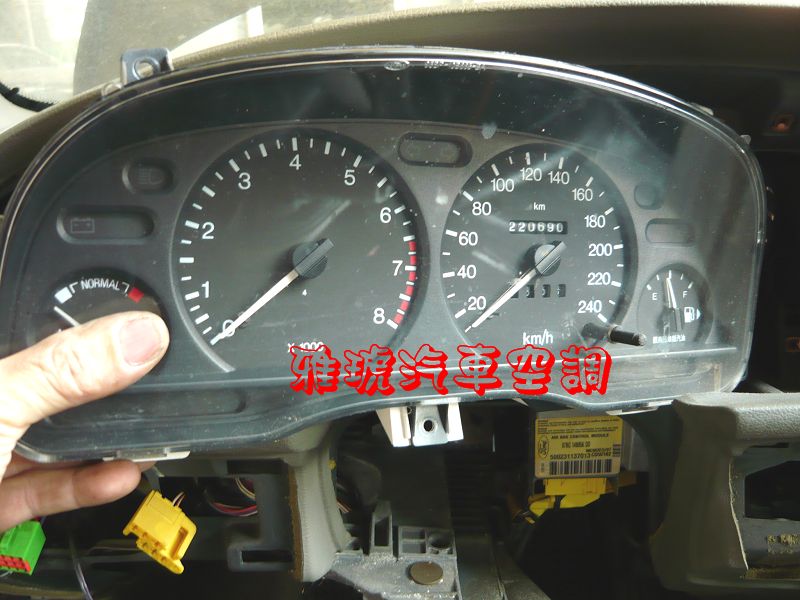

7.拆卸儀表總成

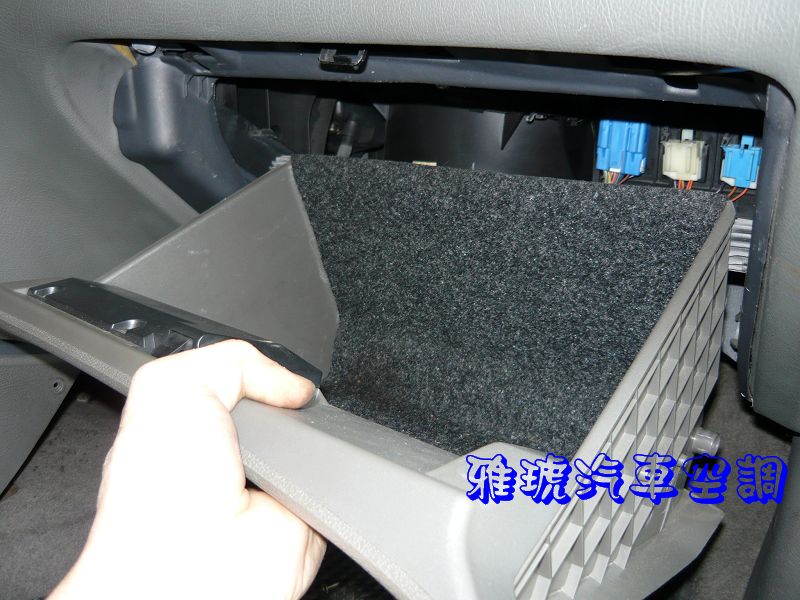

8.拆卸手套箱與周邊線組

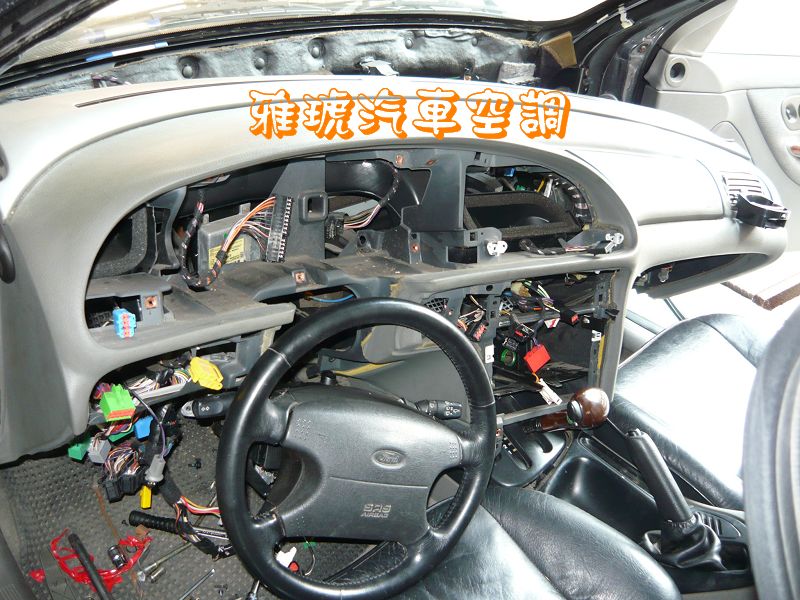

9.預備移除取出儀表板總成

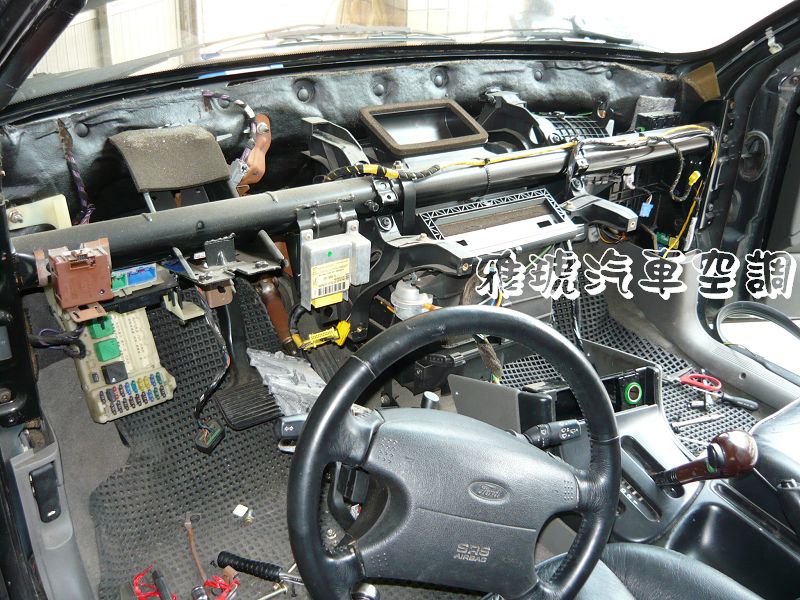

10.移除取出儀表板總成一覽

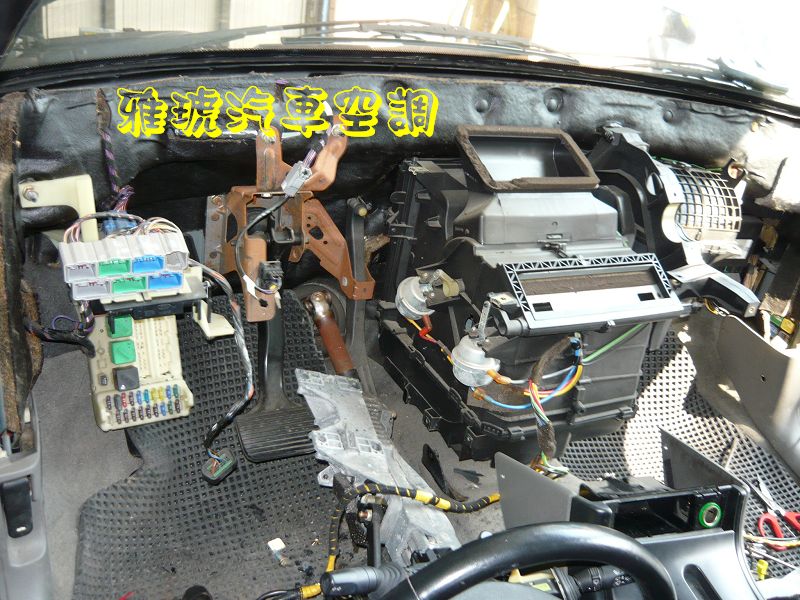

11.拆卸儀表板總成固定鐵架

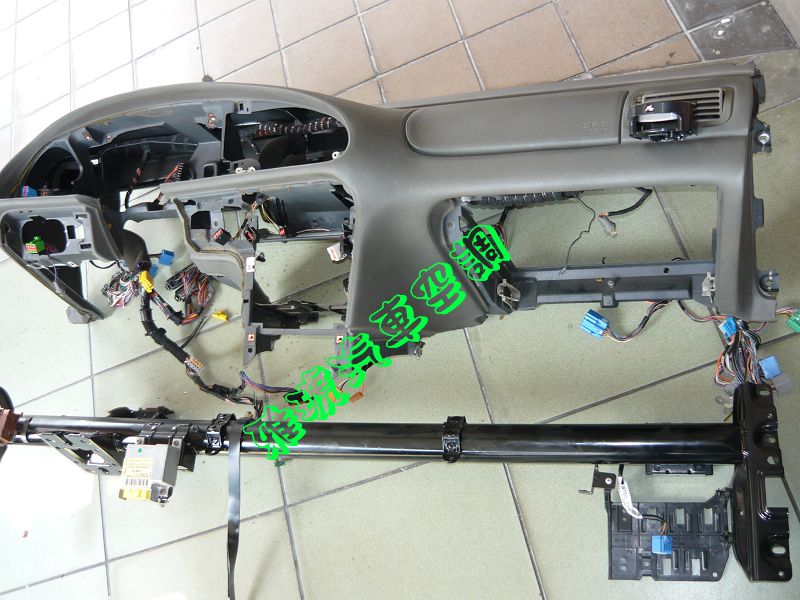

12.儀表板總成與固定鐵架一覽
13.移除冷媒蒸發器接管與暖氣熱水管

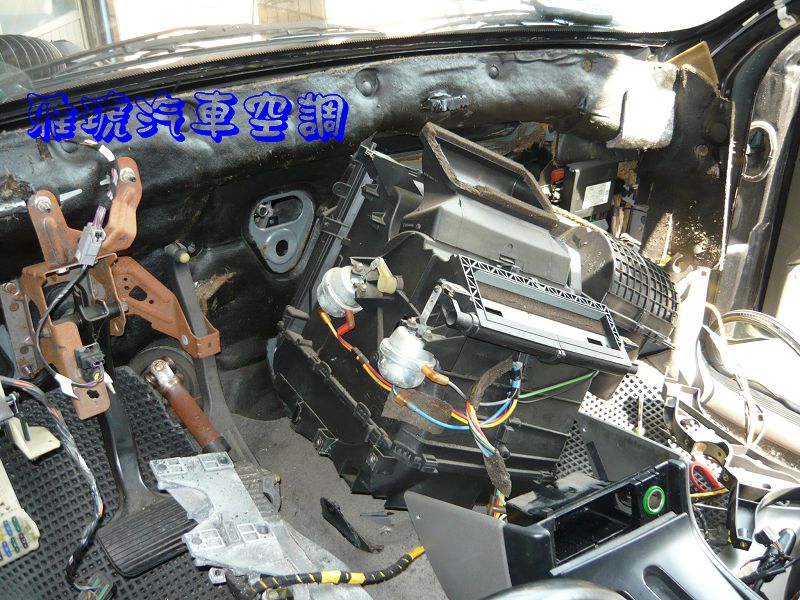

14.預備取出冷暖控制箱總成

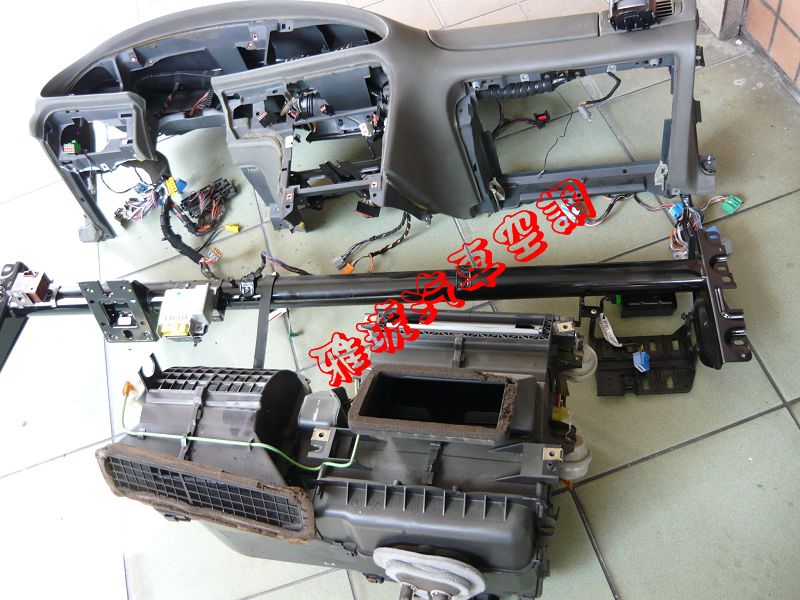

15.由上而下個分別是儀錶板總成、固定鐵架與冷暖控制箱總成

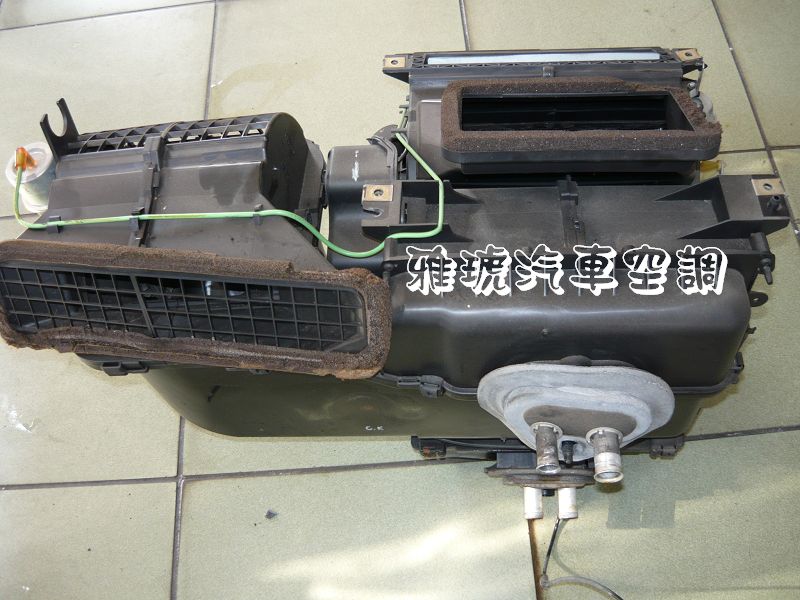

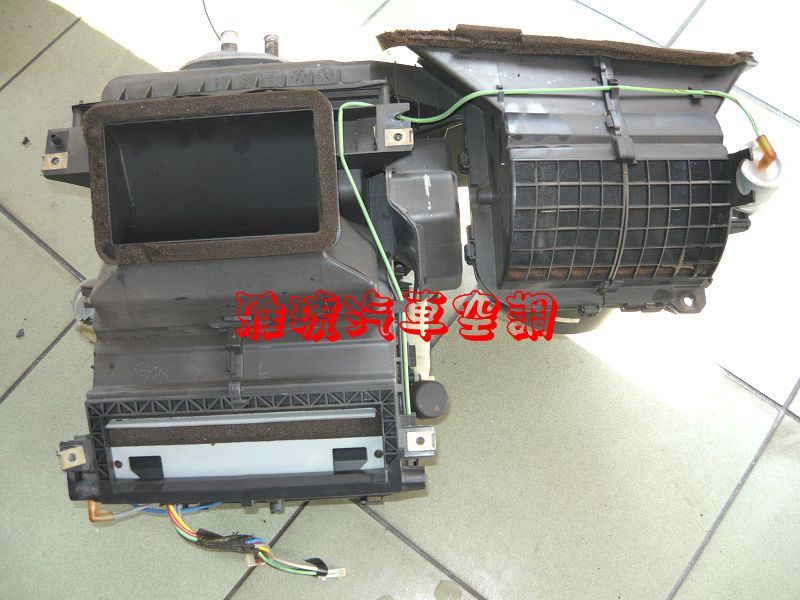

16.冷暖控制箱總成正視圖
17.冷暖控制箱總成後視圖

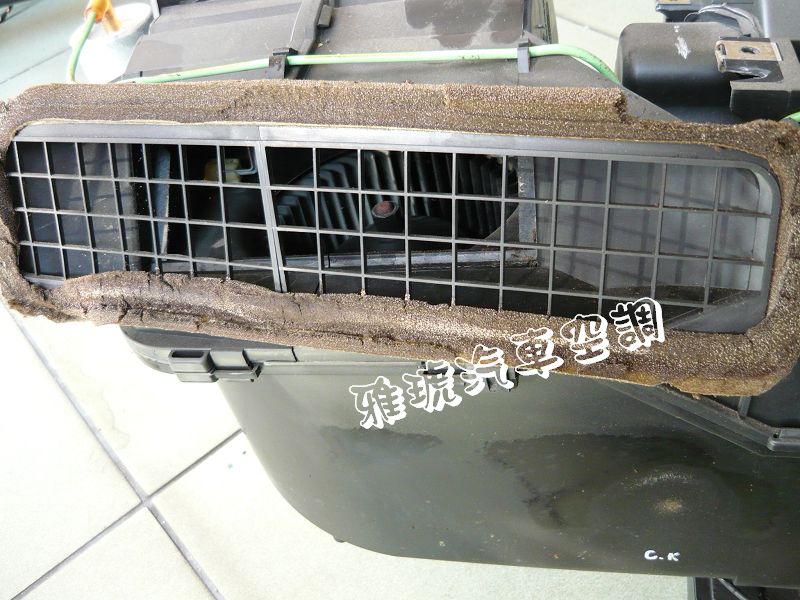

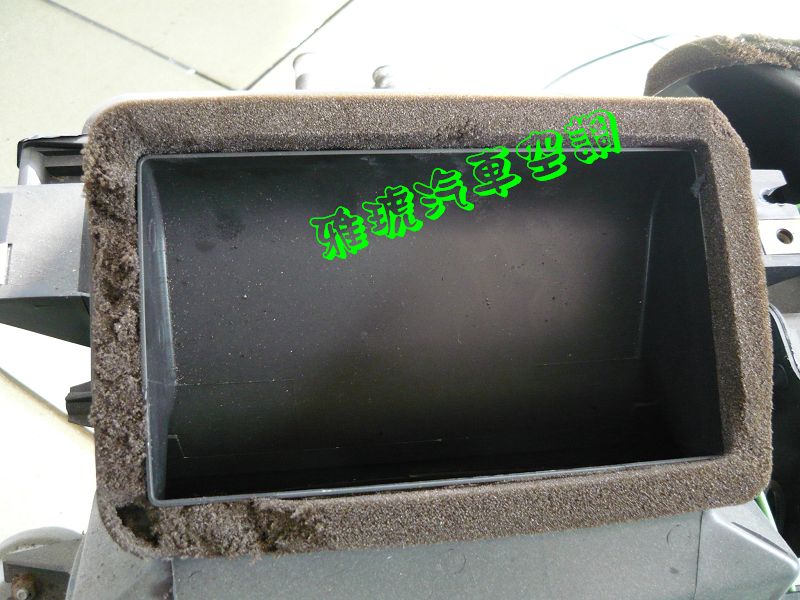

18.目視密合(封)海綿碳化情形1(註一)
19.目視密合(封)海綿碳化情形2

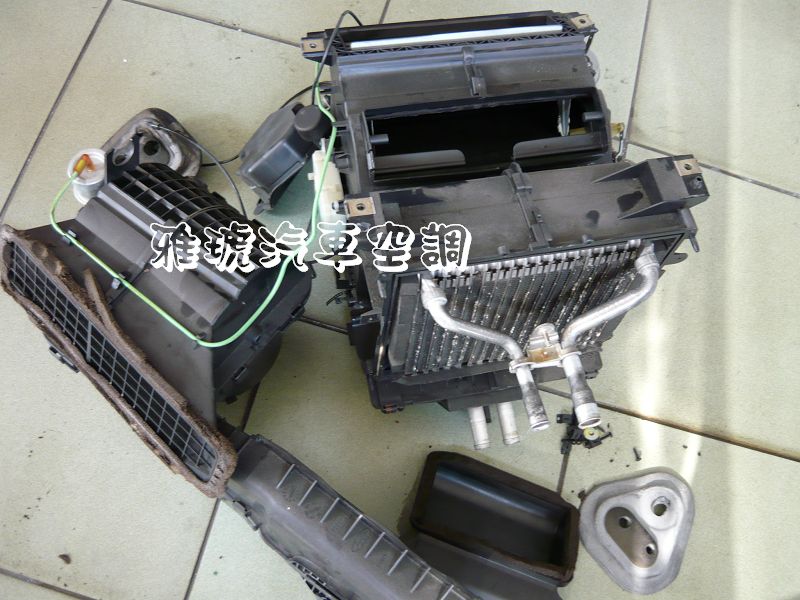

20.冷暖控制箱總成分解
21.取出蒸發器

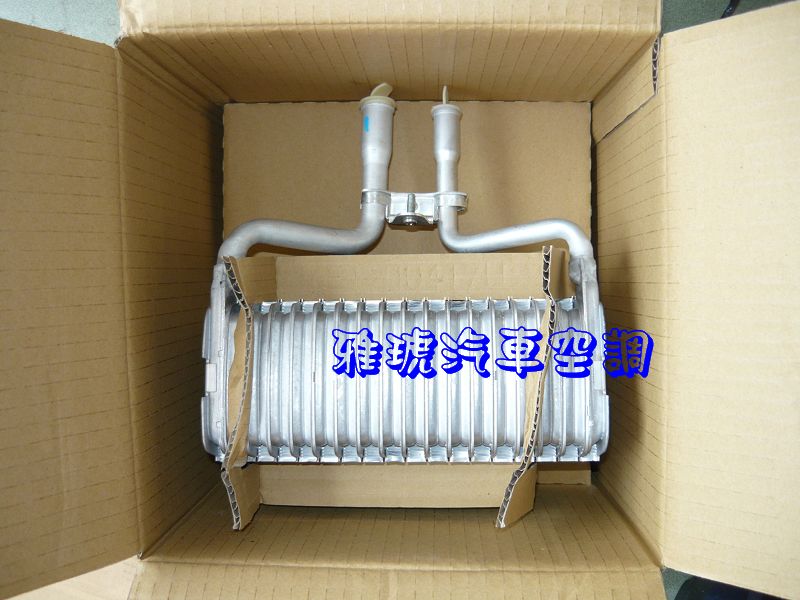

22.蒸發器全新品'

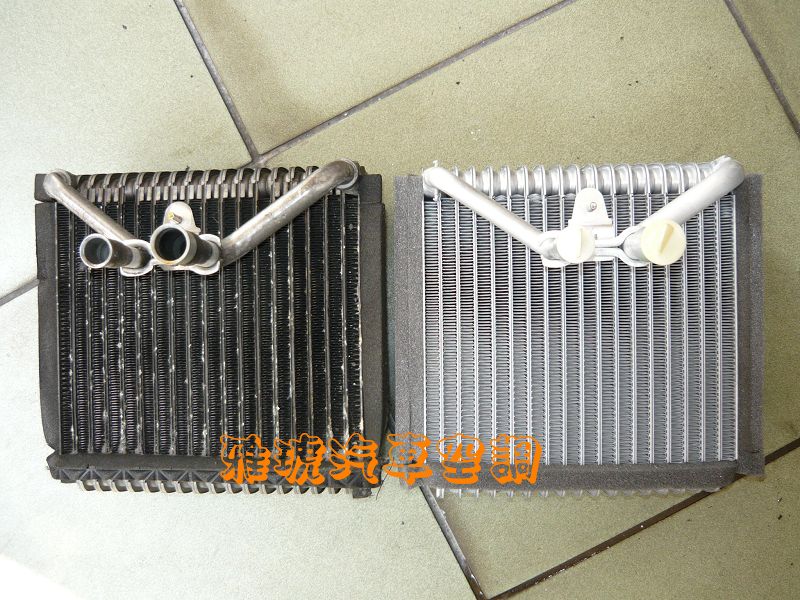

23.新舊蒸發器比較圖

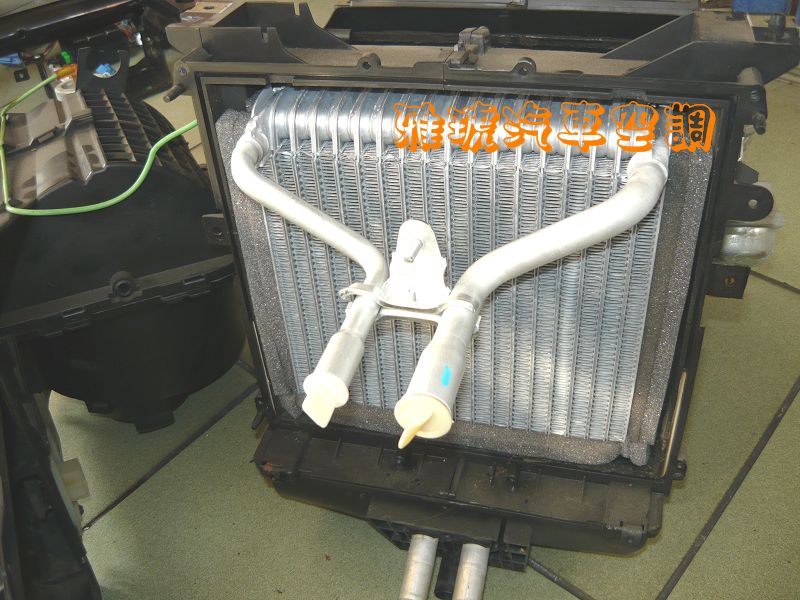

24.安裝蒸發器全新品

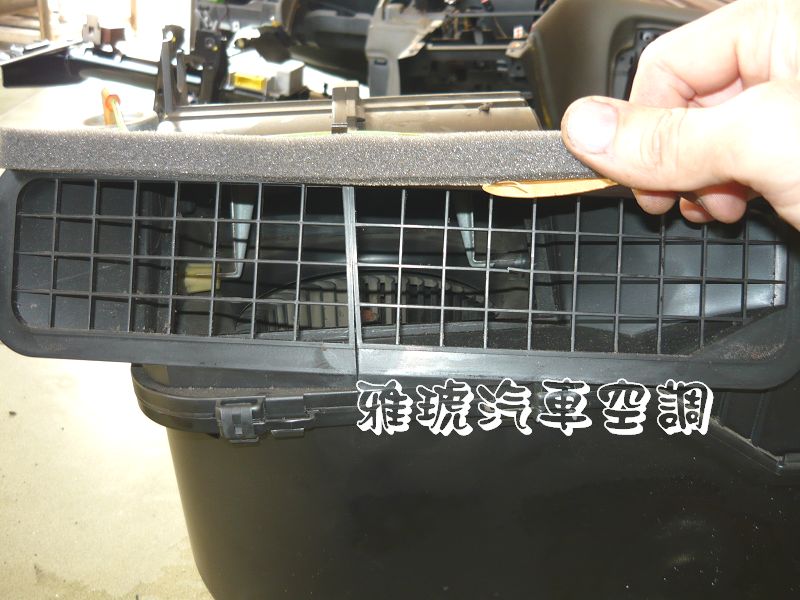

25.更換密合(封)海綿1
26.更換密合(封)海綿2

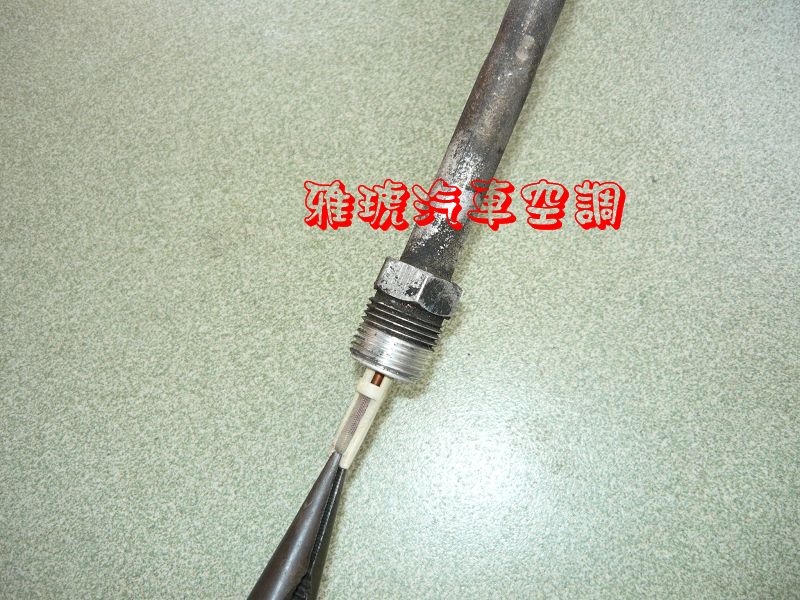

27.預備拆卸取出毛細管(註二)

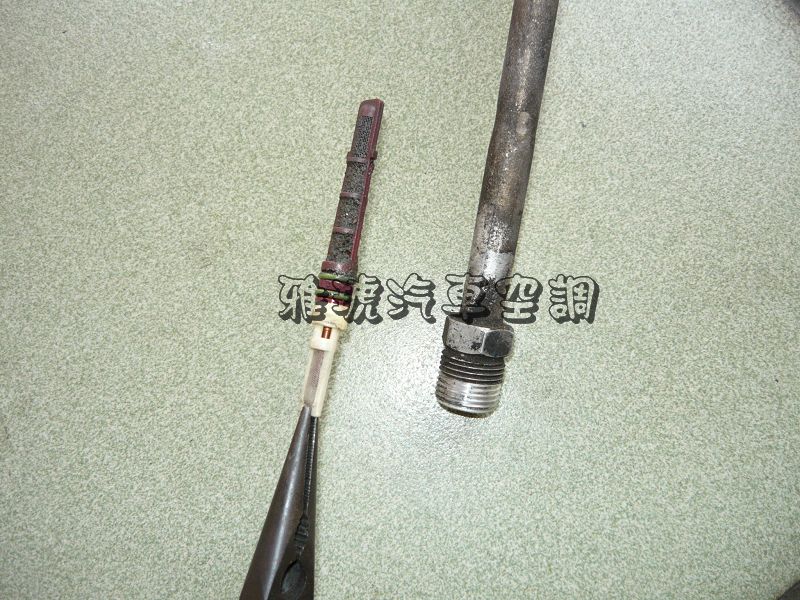

28.取出毛細管

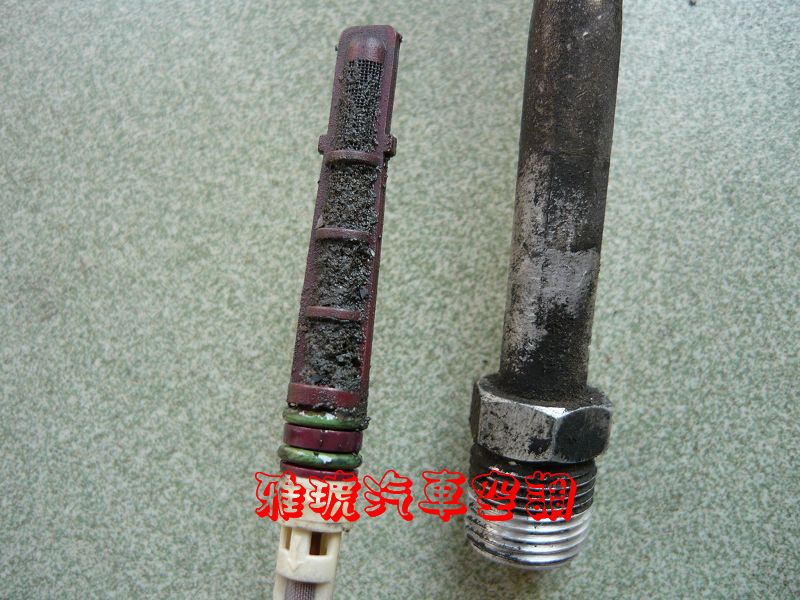

29.毛細管近視圖(註三)

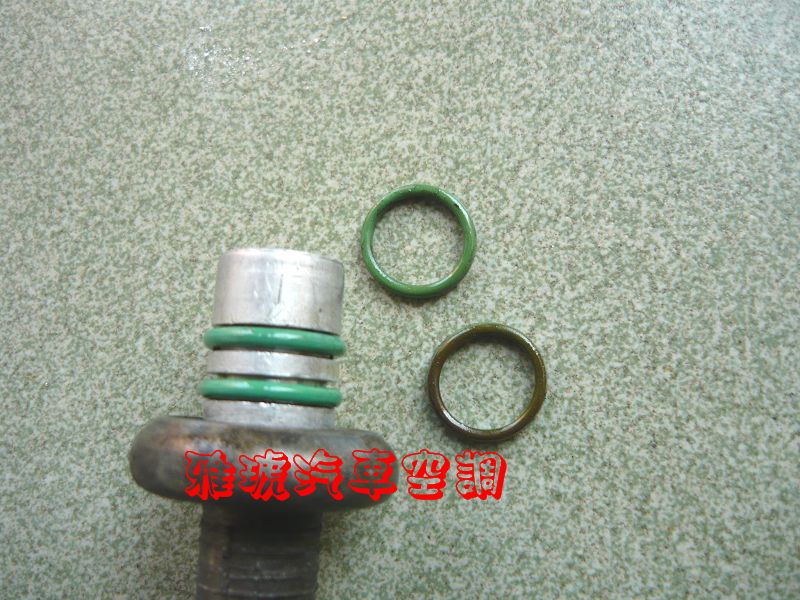

30.更換管路O型環
註一：海綿普遍應用於汽車冷氣風管銜接時使用，例如冷暖控制箱與中央出風口銜接或轉折處，或暖氣與冷氣風門控制
與內 / 外氣進入密合使用，受環境溫度變化與零件老化的影響海綿會產生黏性不佳逐漸脫落，導致銜接處無法密合產生
漏氣或冷暖氣混合或內外氣混合等現象。
註二：毛細管普遍應用於美系冷氣上使用。
註三：毛細管具有過濾異物功能，受壓縮機磨損異物的產生，美系冷氣系統較大的磨損異物最終會附著在毛細管表面，
可拆下清洗或更換。
