| VOLVO 960蒸發器拆裝圖解說明 | BMW E46蒸發器拆裝圖解說明 | |||
|
|
|
|
|

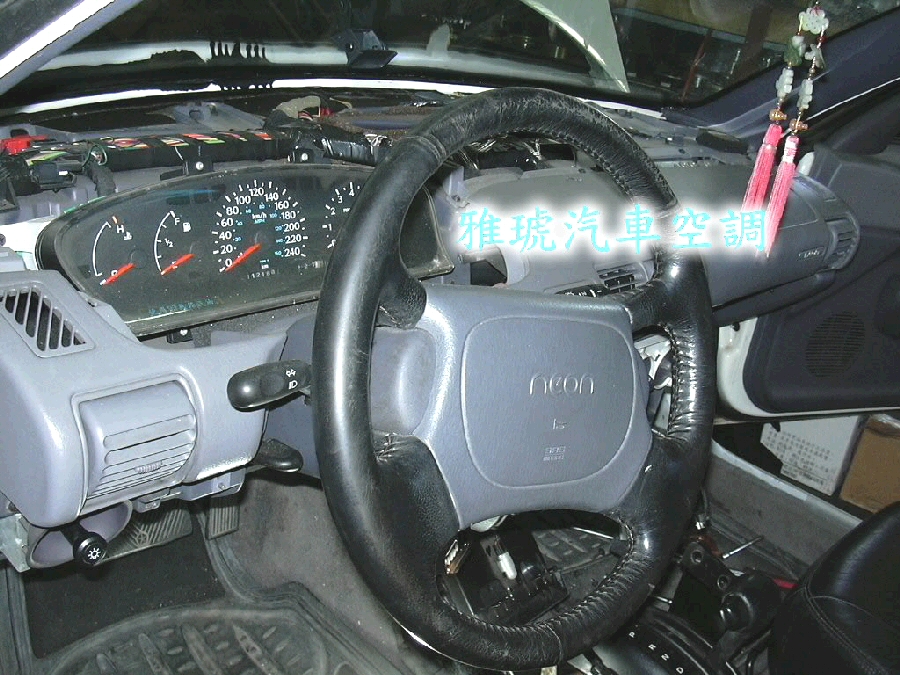

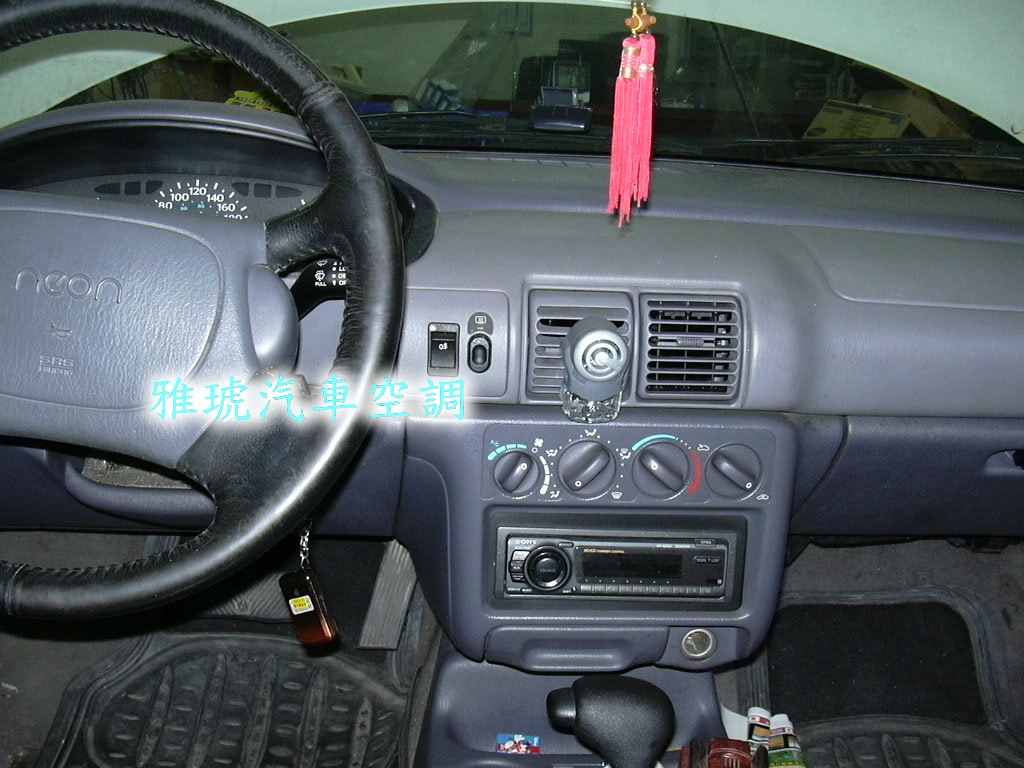

1.拆裝前

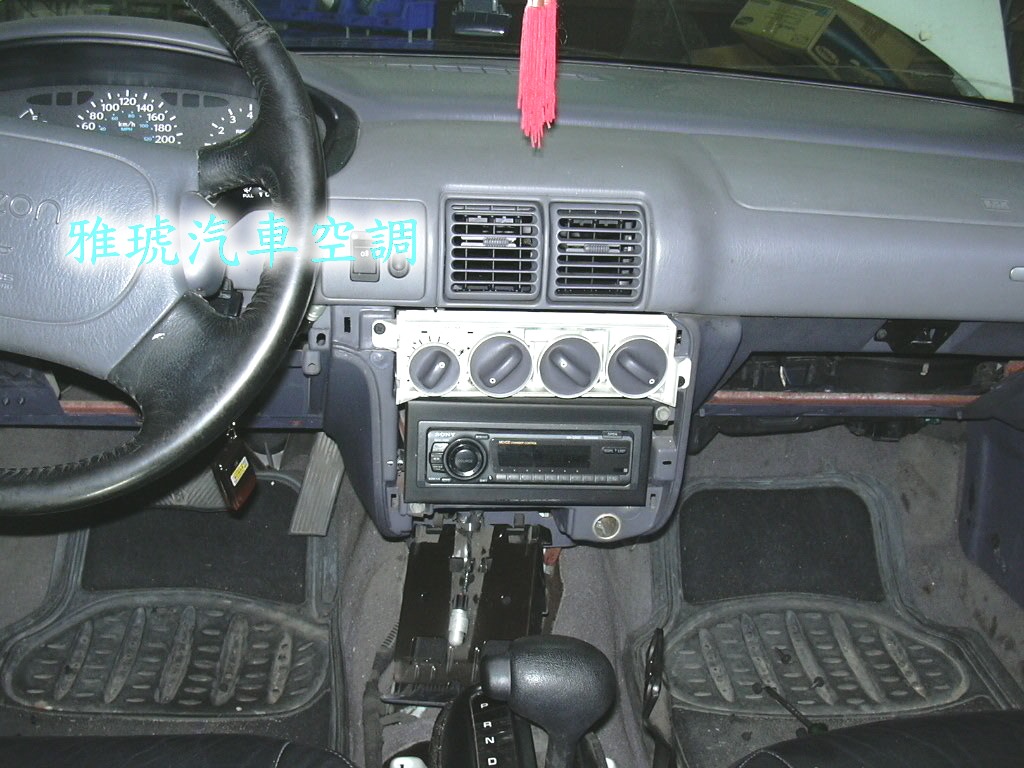

2.中央控制台拆卸
３.儀表板上蓋拆卸
4.側圖
5.儀表板外框拆卸

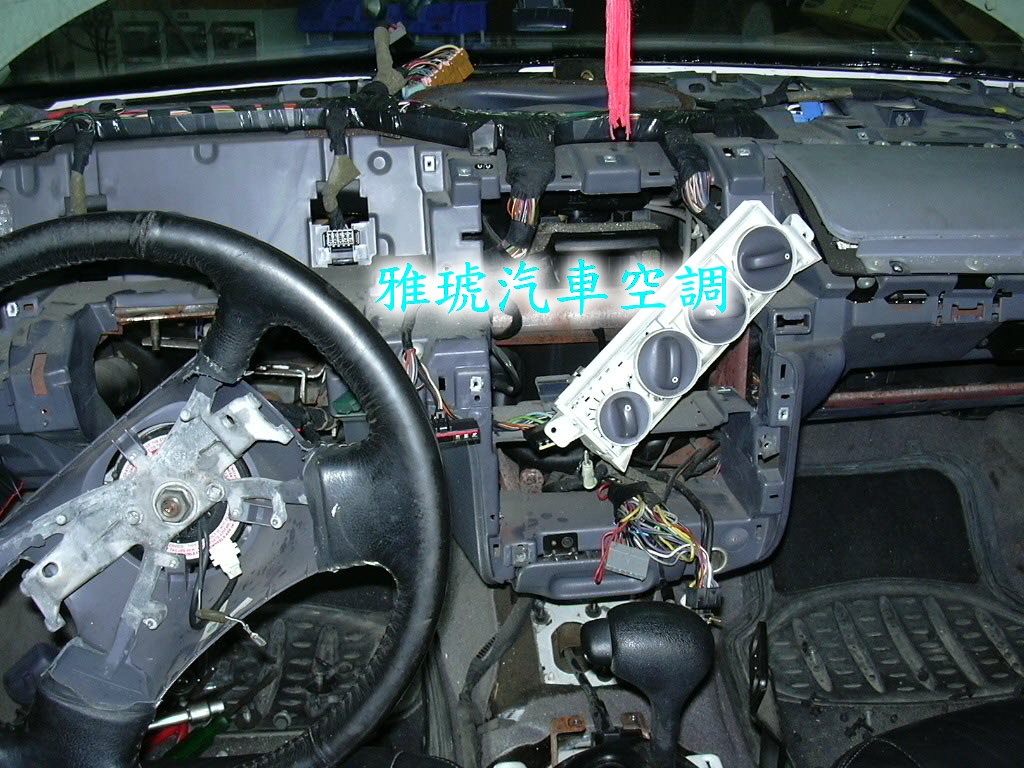

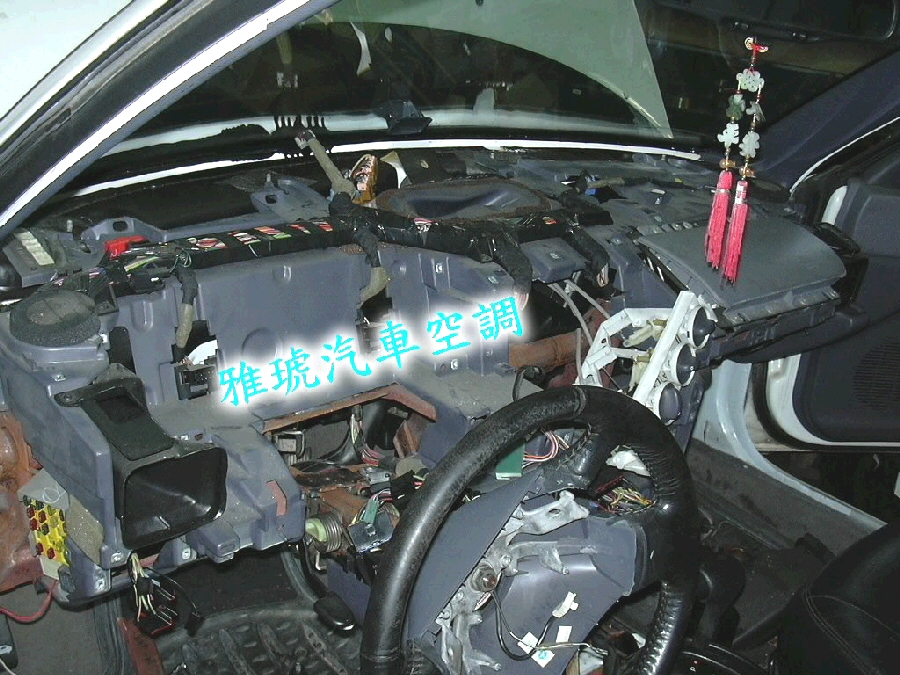

6.預備儀表板總成拆卸

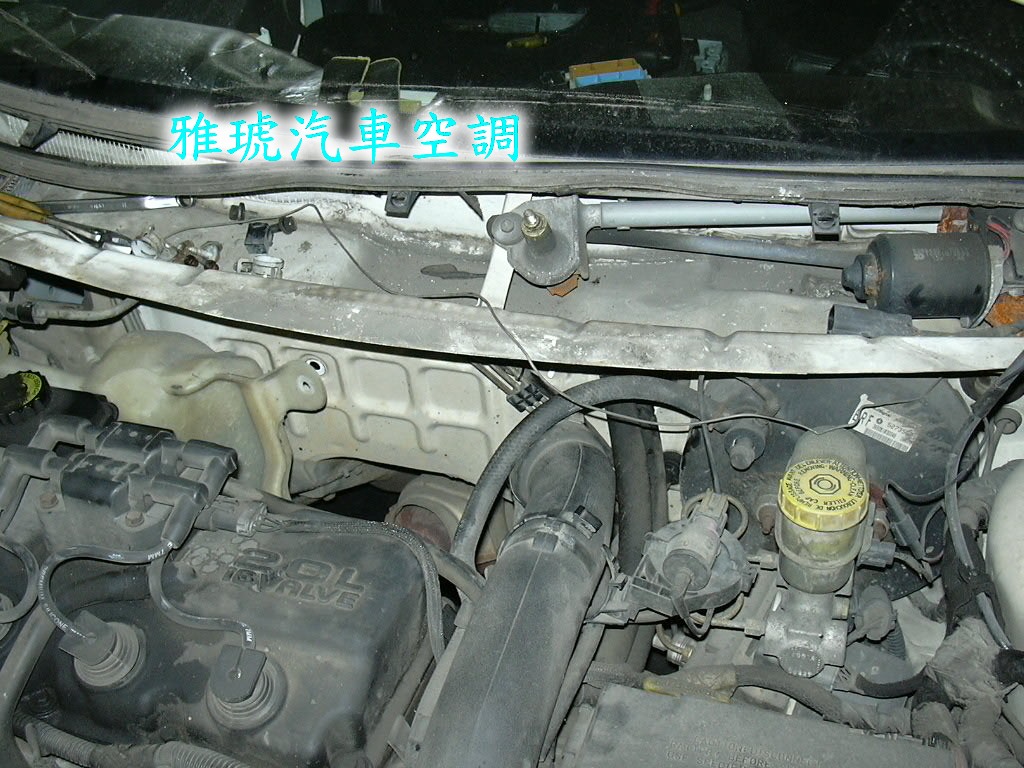

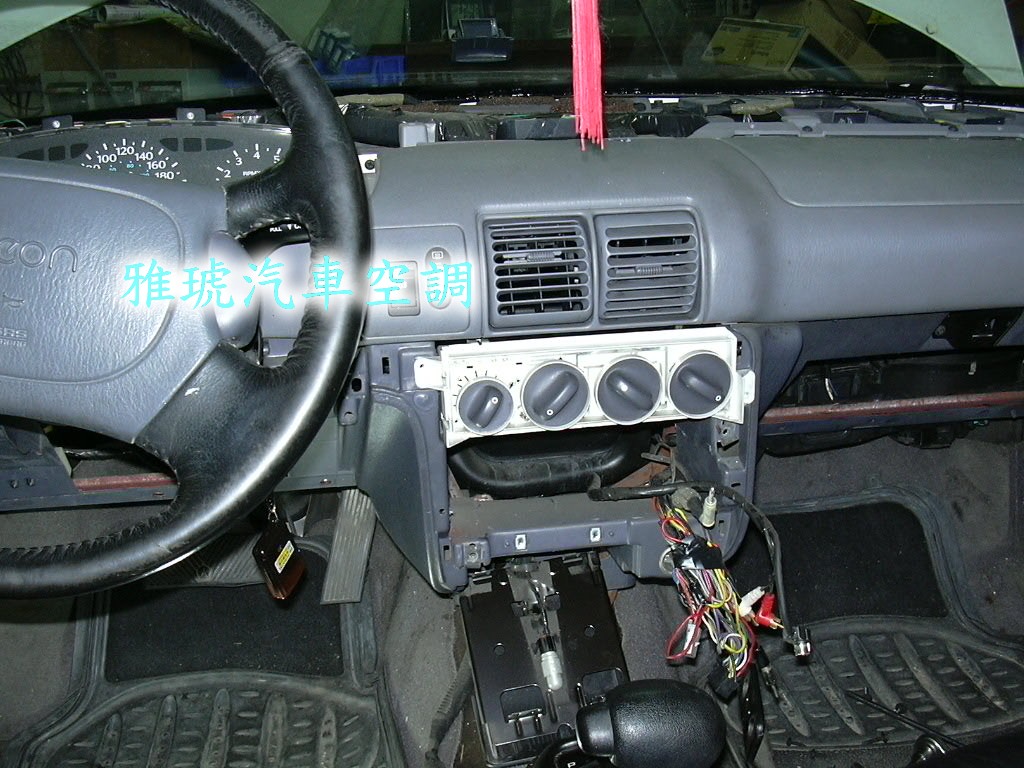

7.引擎室周邊零件拆卸(熱水管及周邊固定螺絲與線組)

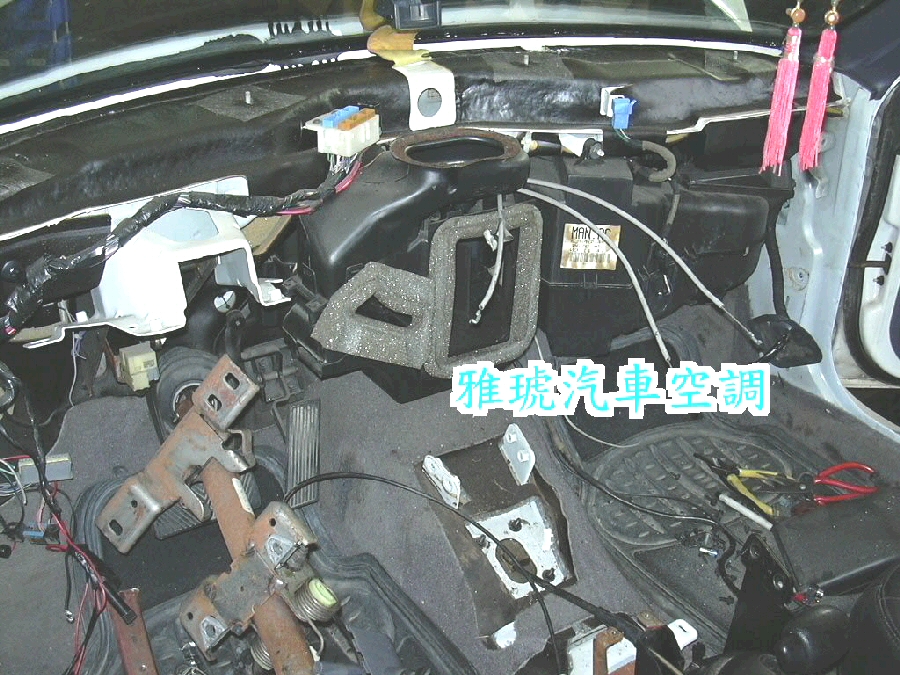

8.預備冷暖控制箱總成拆卸

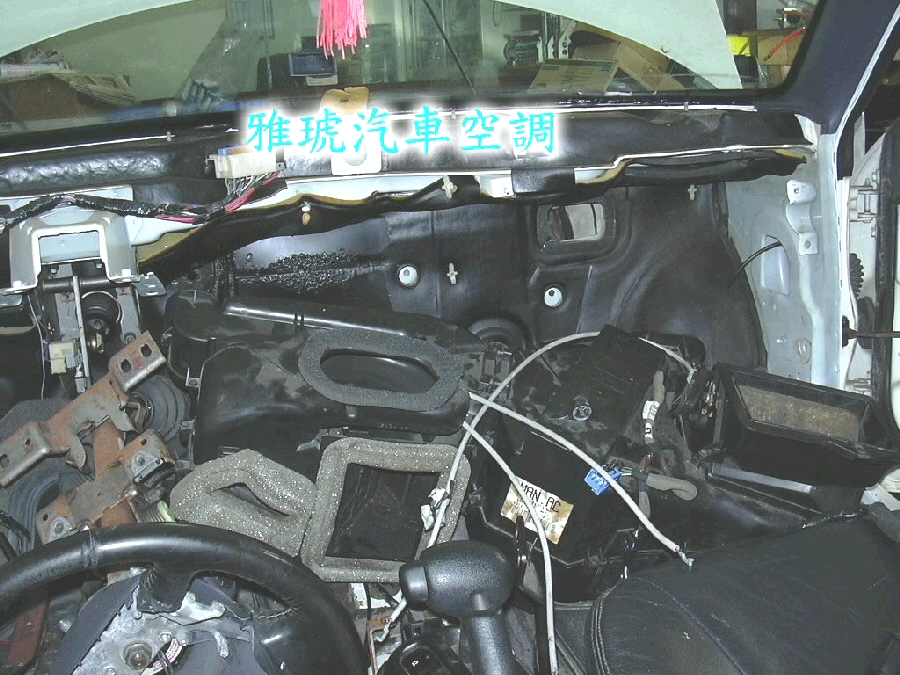

9.拆下冷暖控制箱總成

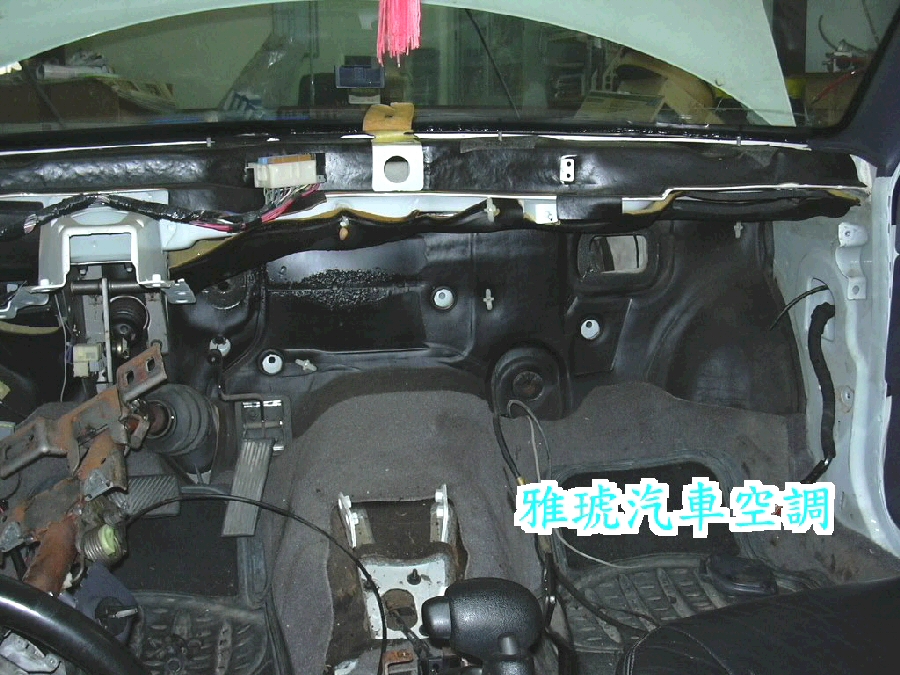

10.拆下冷暖控制箱總成後車室圖

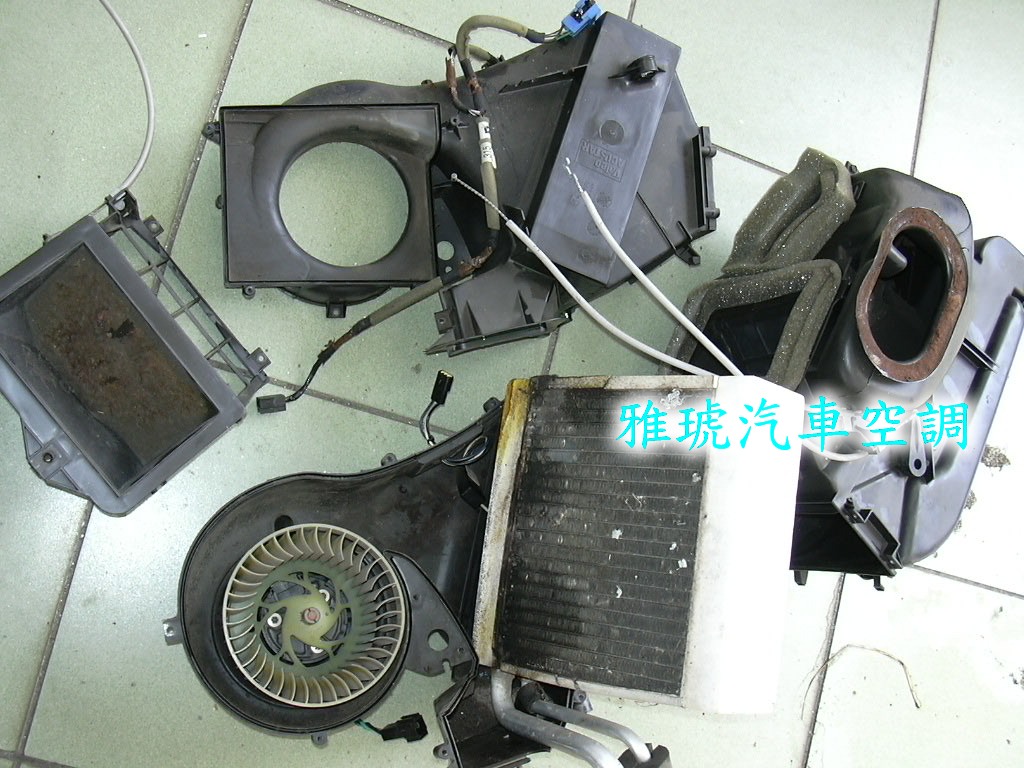

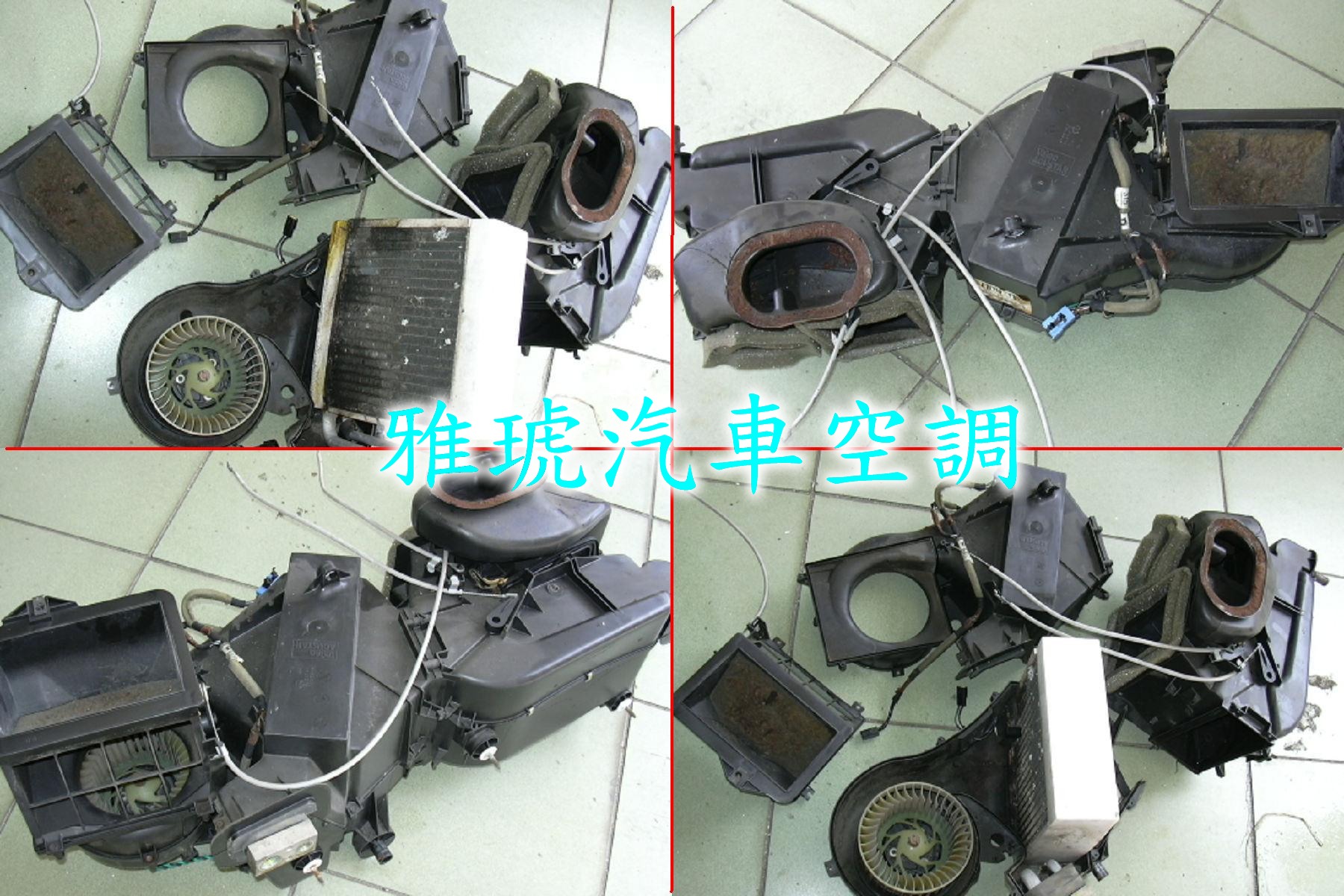

11.進行冷暖控制箱總成分解
12.觀察蒸發器洩漏處

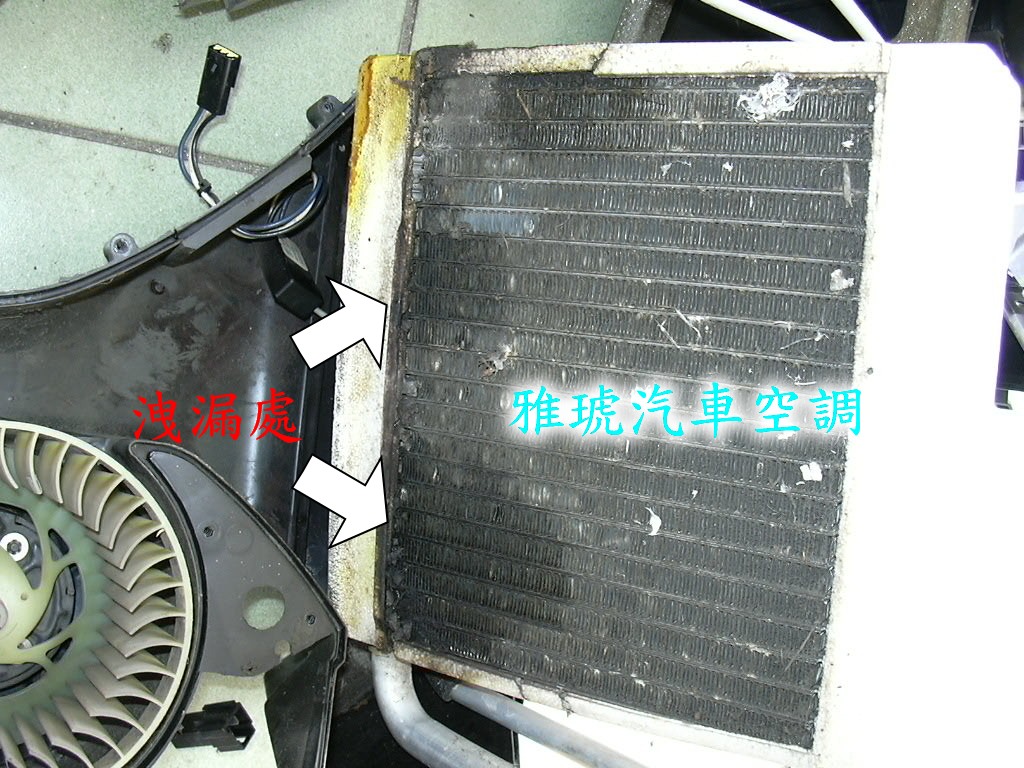

13.蒸發器出現明顯洩漏點(箭頭所指處油漬產生)

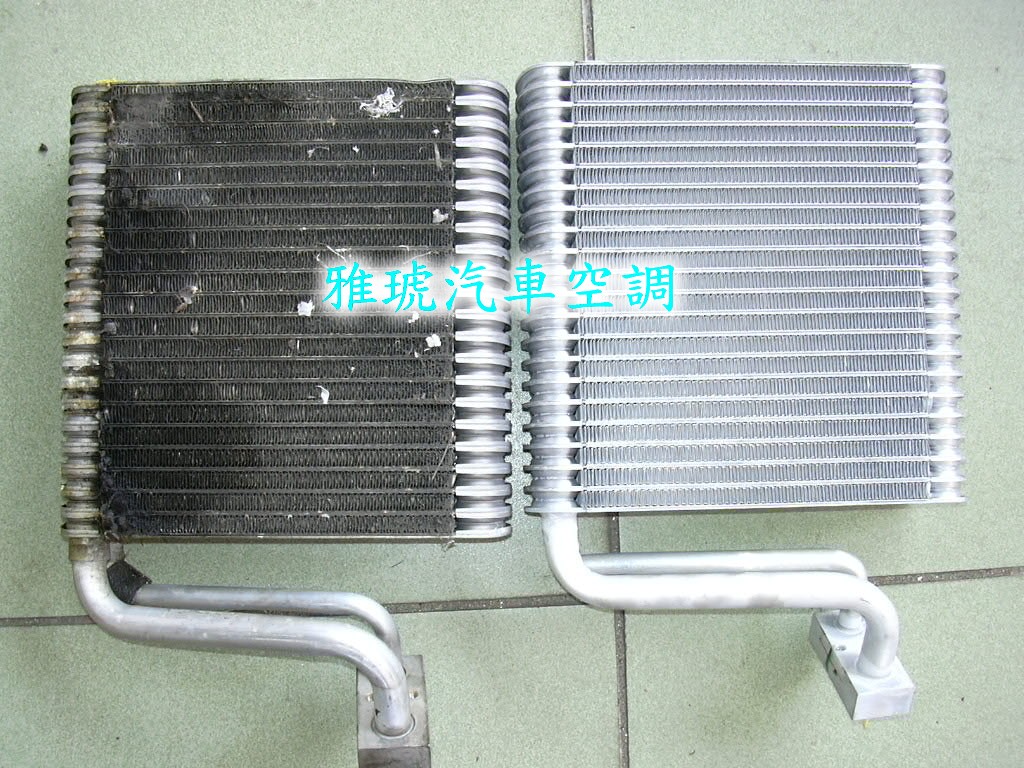

14.更換全新品蒸發器並依拆卸步驟逐步裝回各部零件
版權所有請勿盜拷
