1.前蓋 2.前段汽缸 3.後段汽缸 4.後蓋 5.中心驅動軸與平板 6.平板活塞
7.平板轉子 8.針狀軸承墊片 9.塑膠墊片 10.針狀軸承 11.壓力鋼片插銷
12.前段壓力鋼片 13.後段壓力鋼片
14.皮帶盤 15.離合器片 16.電磁線圈 17.皮帶盤軸承墊片 18.機身外殼油封
19.皮帶盤與離合器片間隙墊片及螺絲 20.電磁線圈固定卡簧 21.皮帶盤固定卡簧
22.中心軸油封 23.機身上蓋出口油封 24.皮帶盤軸承

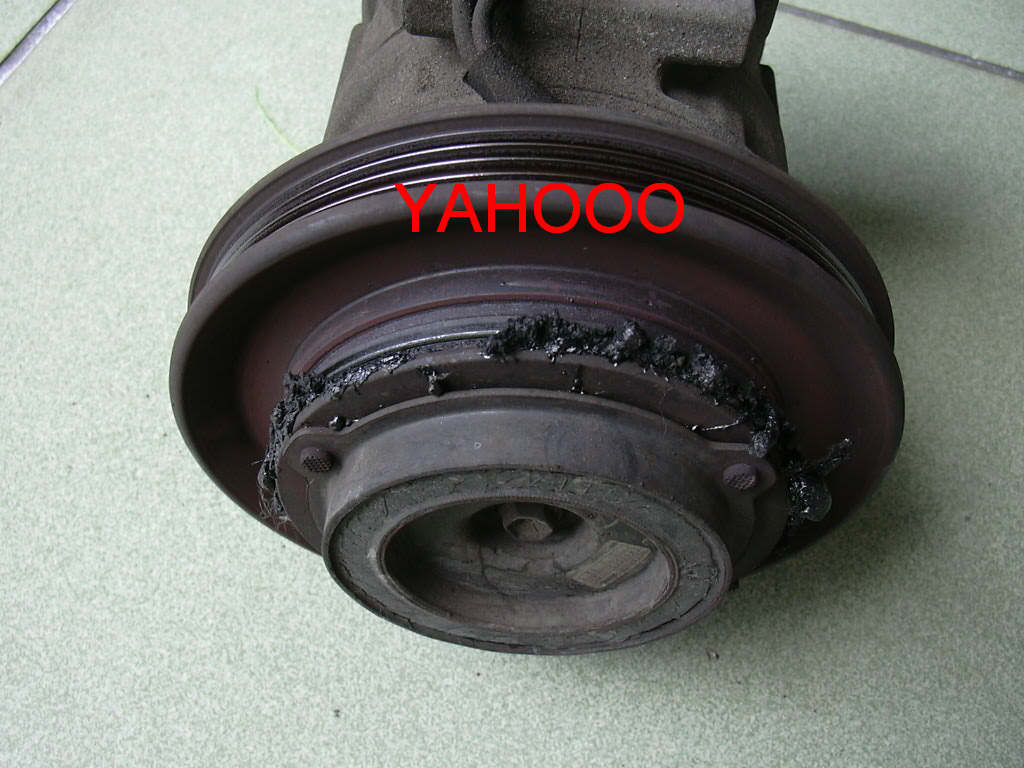

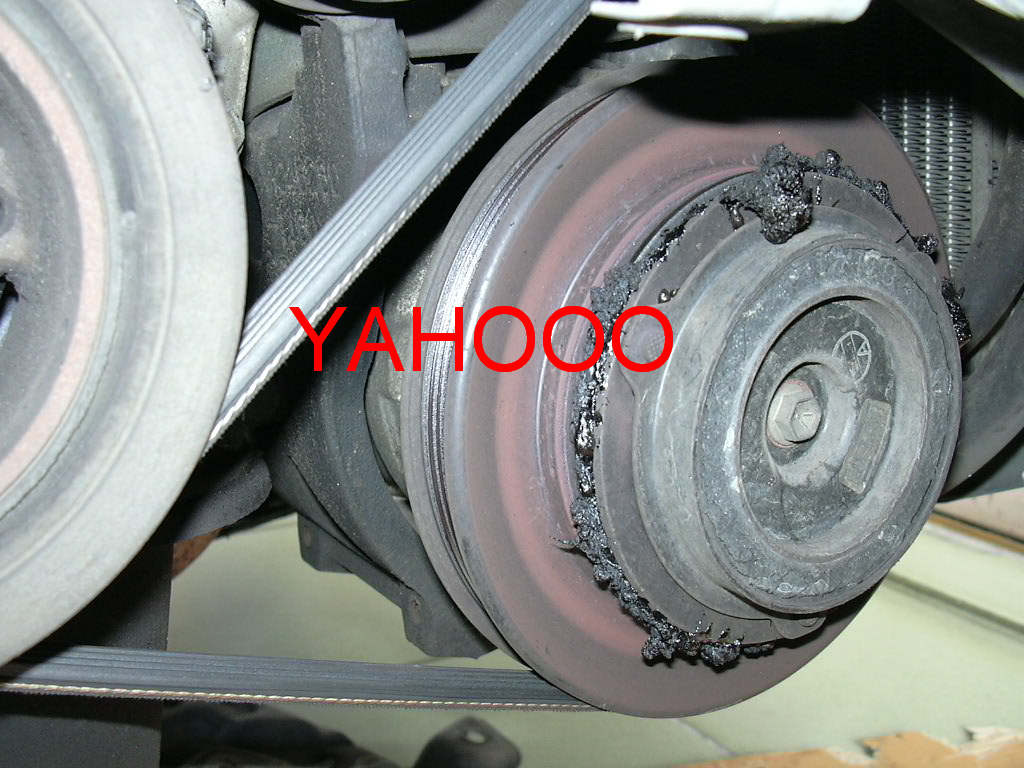

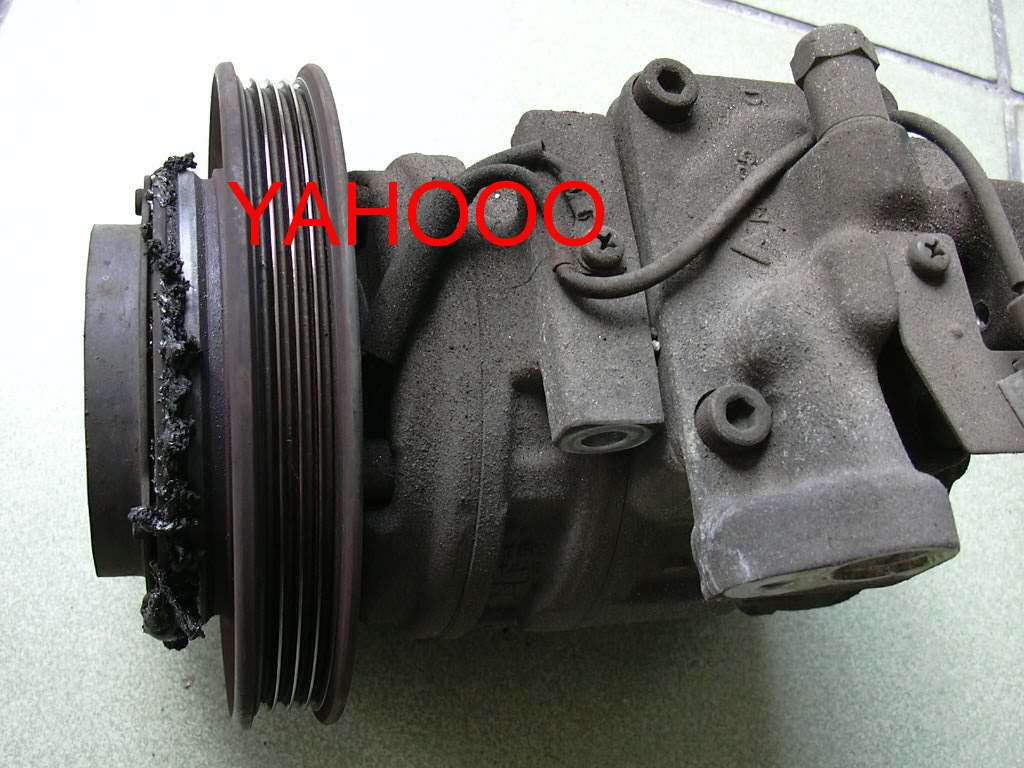

受皮帶盤過熱影響產生脫膠現象

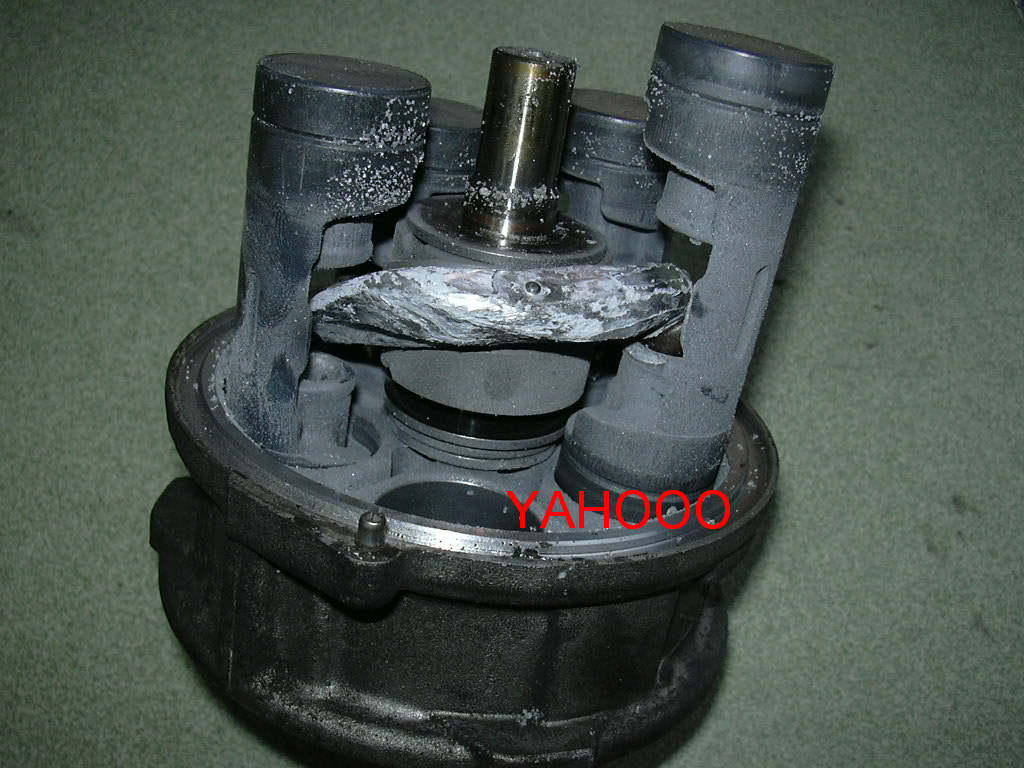

壓縮機分解後損壞的電磁線圈損壞 嚴重的平板及活塞
