CEFIRO正廠全新品壓縮機
廠牌為CALSONIC日本製造
以下說明為1999年CEFIRO A32壓縮機故障更換圖示
故障分析原因：
因蒸發器洩漏造成冷氣不冷，車主為能即時查修頻頻補充冷媒數次，最終因冷凍油流失不足壓縮機潤滑不良，導致壓縮機內部
機件磨損異音，最後無法建立正常壓力值宣告損壞，洩漏問題若能儘早檢測維修可避免此類擴大性損壞情形發生。

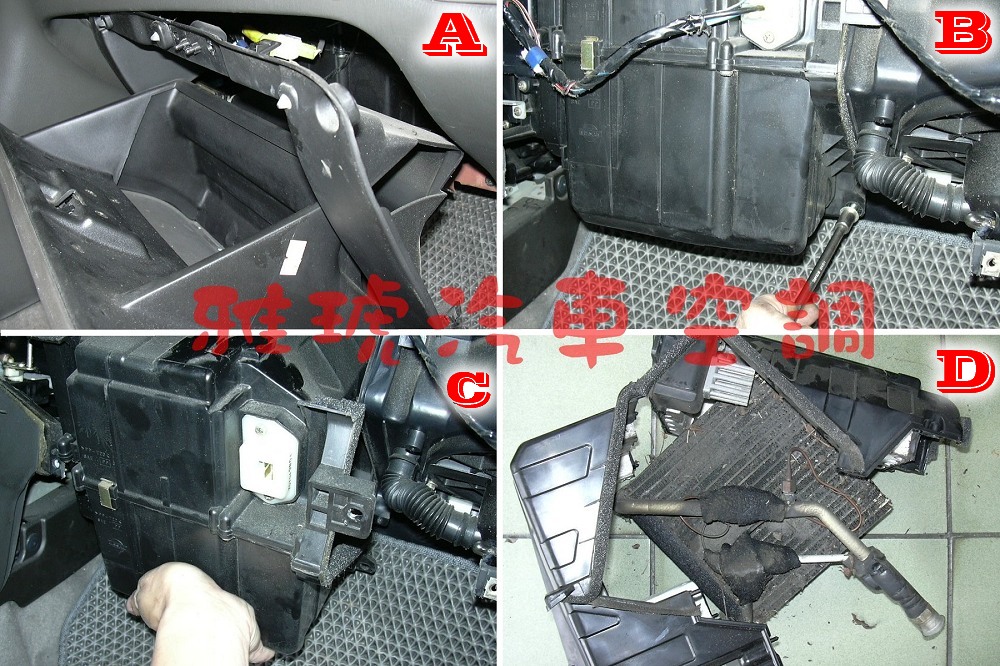

ABC拆下蒸發器總成
D蒸發器分解
E蒸發器與膨脹閥新舊比較圖(舊蒸發器經測試洩漏)
F海綿及泡棉包覆
G安裝新膨脹閥
H固定膨脹閥感溫棒並包覆密封膠

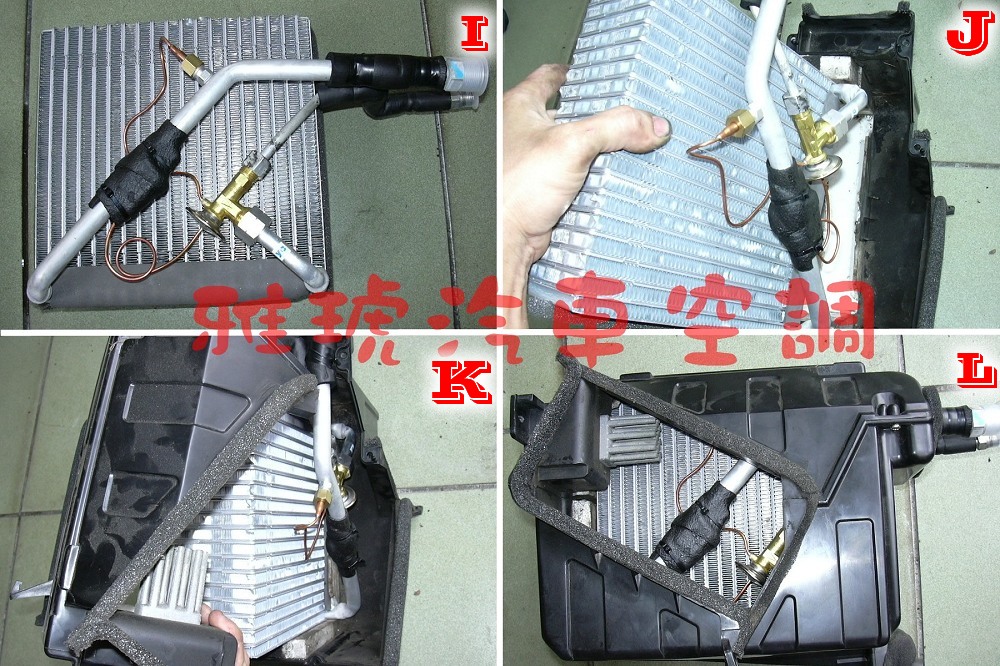

I蒸發器與膨脹閥組立完成圖
JK組裝蒸發器外殼
L蒸發器總成組立完成圖

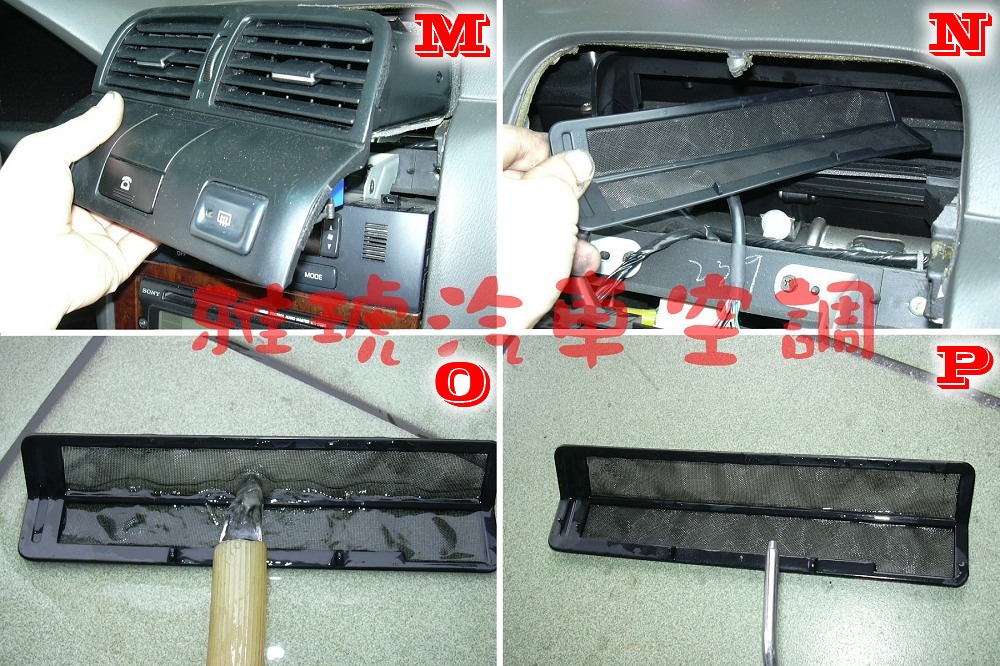

M拆下中央出風口
N取出中央出風口濾網
O以清水清洗中央出風口濾網
P以空氣槍清潔中央出風口濾網後裝回

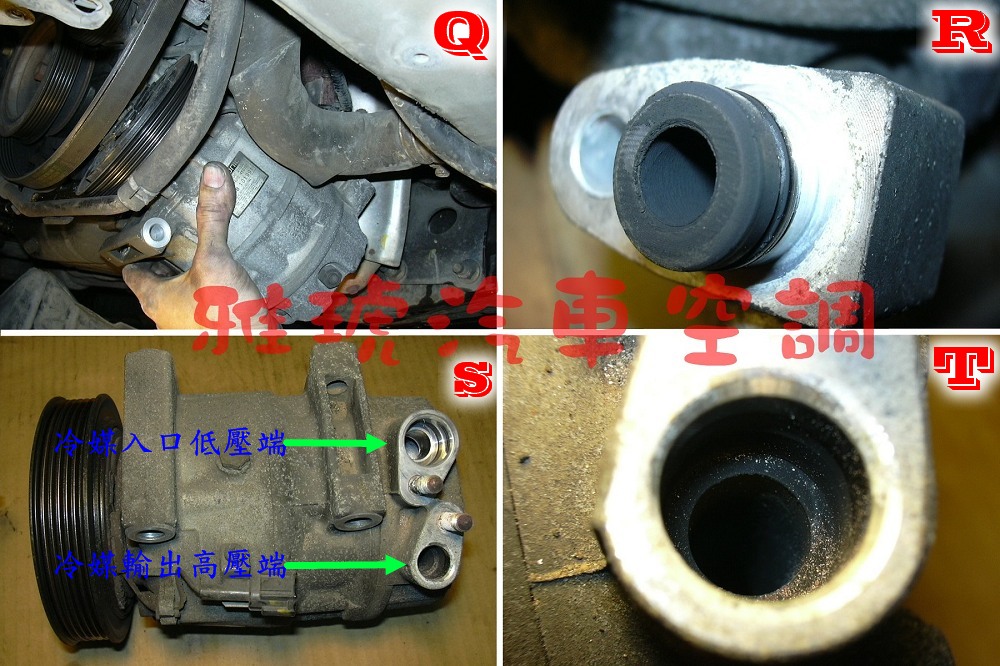

Q將壓縮機拆下
R檢視冷媒高壓管口變黑且有異物附著
S檢視壓縮機冷媒口端
T壓縮機冷媒高壓出口端也已變黑污濁且有異物

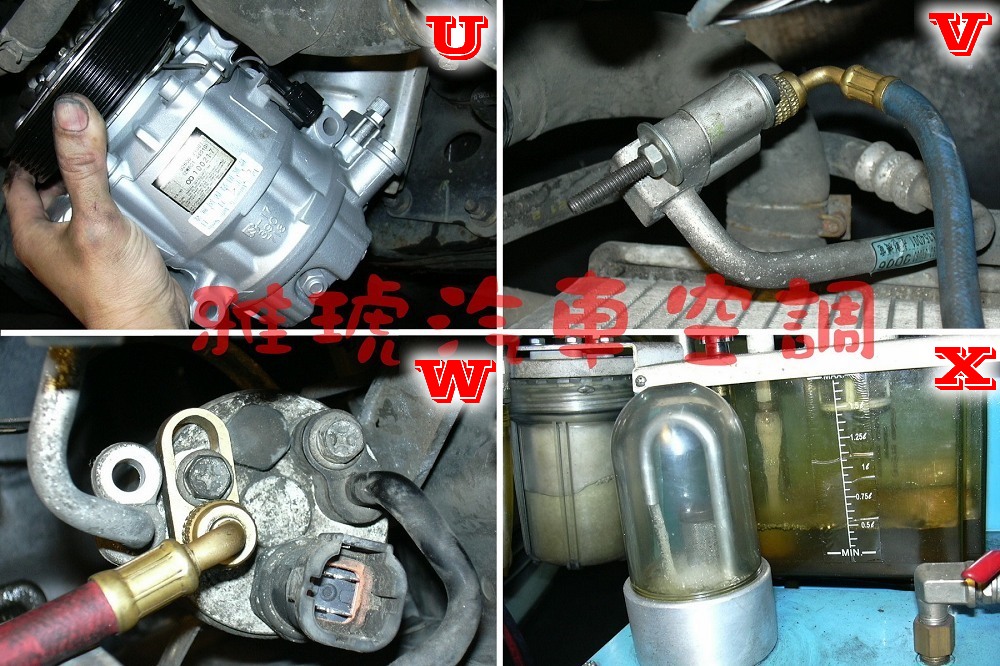

U安裝壓縮機整理品
V工具連接冷媒管高壓端
W工具連接乾燥瓶出口端
X進行循環清洗

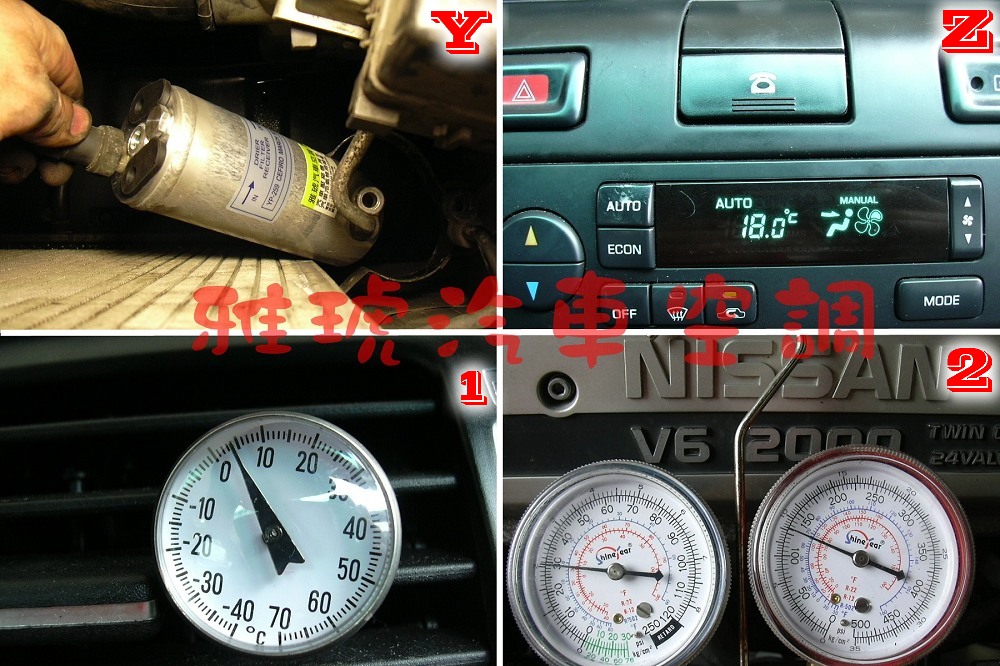

Y清洗並風乾完畢更新乾燥瓶，最後加壓測漏、抽真空及冷媒定量充填
Z冷度測試
1出風口溫度觀察
2冷媒壓力值測試
註：冷房與冷媒壓力值測試最終結果會因周圍環境溫度不同而不同，本測試環境為氣溫攝氏29度下進行之結果。
