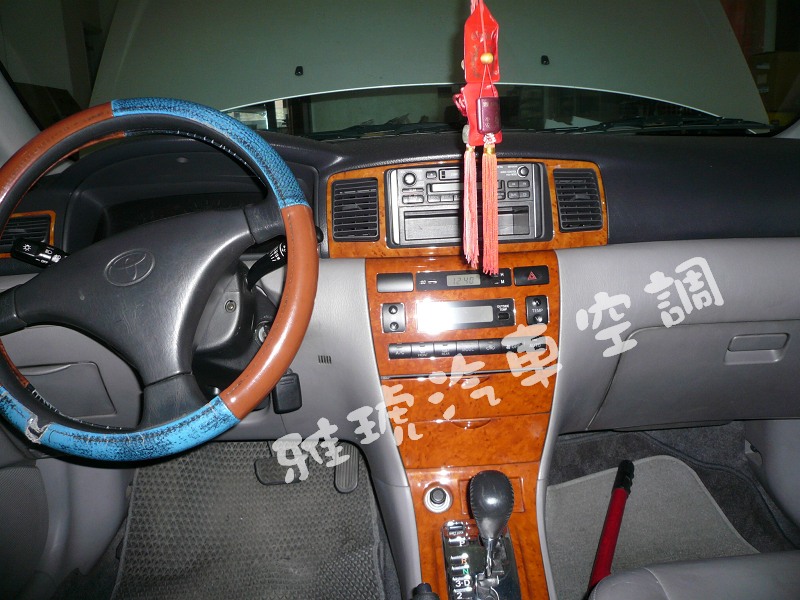

1.拆裝錢樣貌

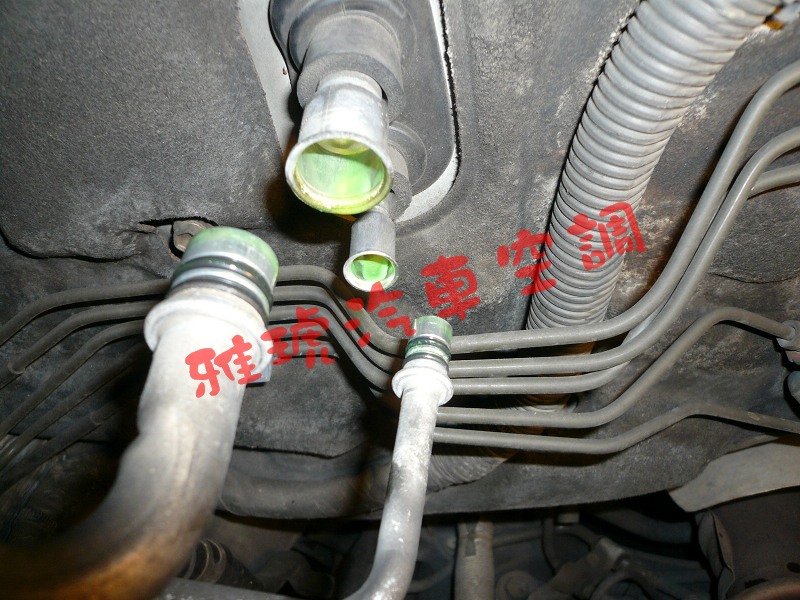

2.移除冷媒管

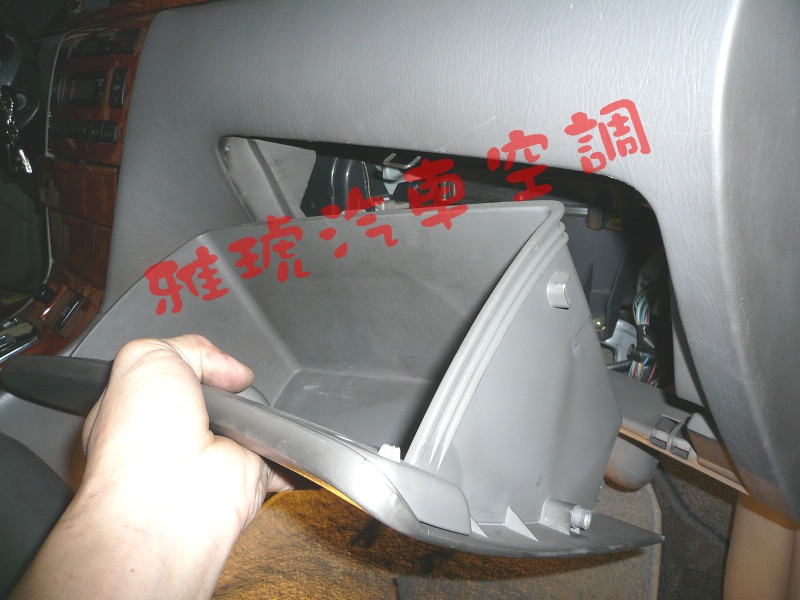

3.移除手套箱

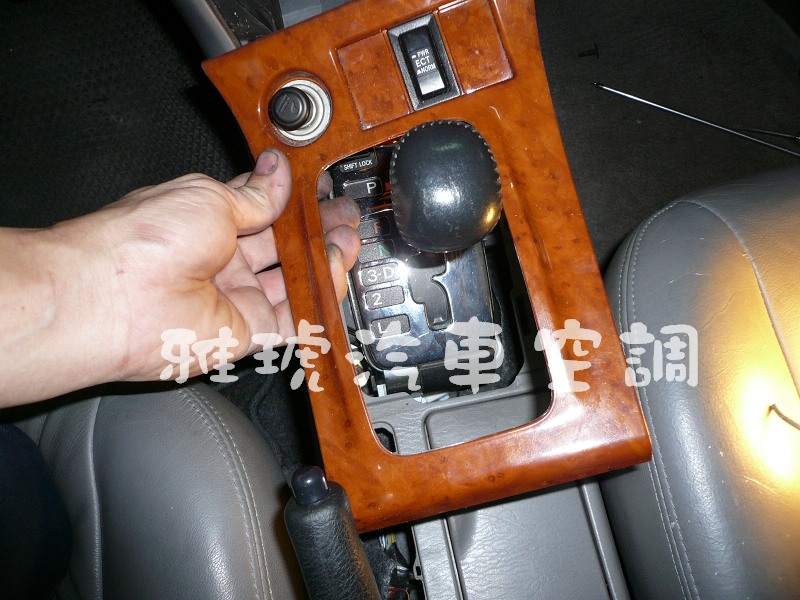

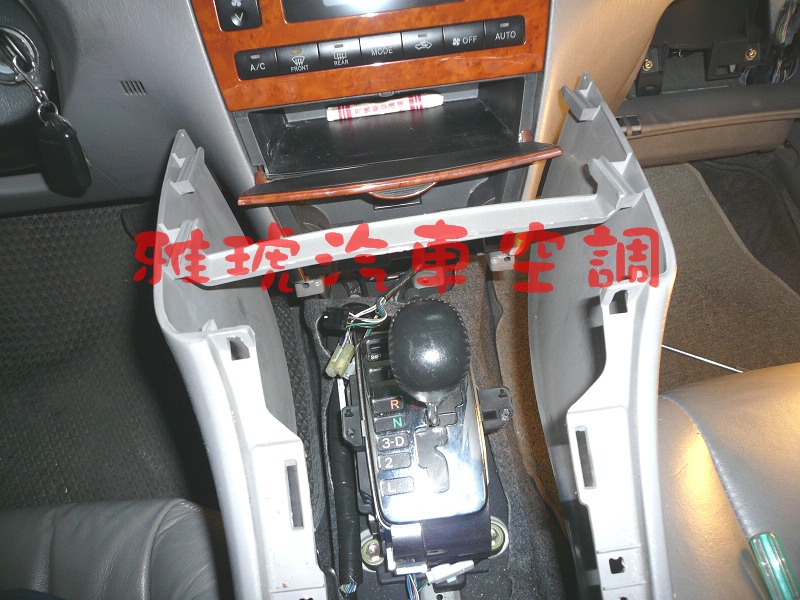

4.移除排檔桿飾板

5.中央馬鞍拆卸

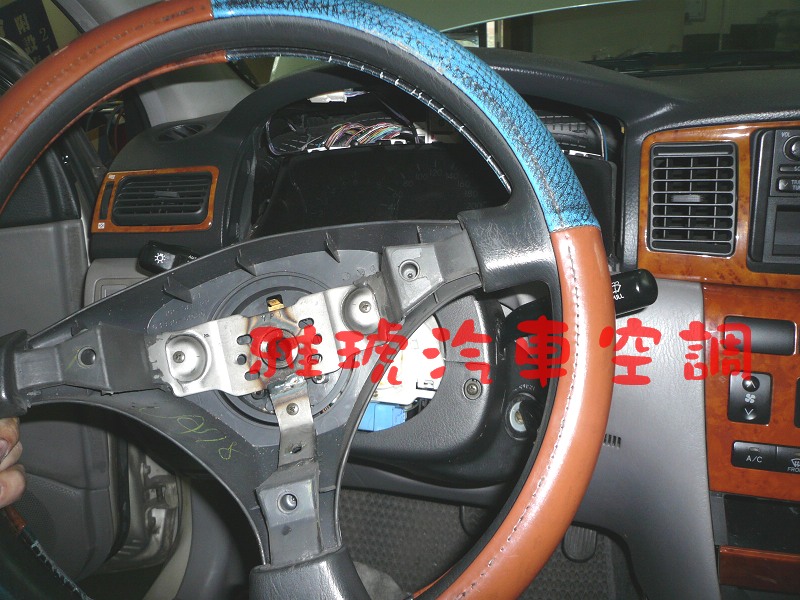

6.拆卸方向盤

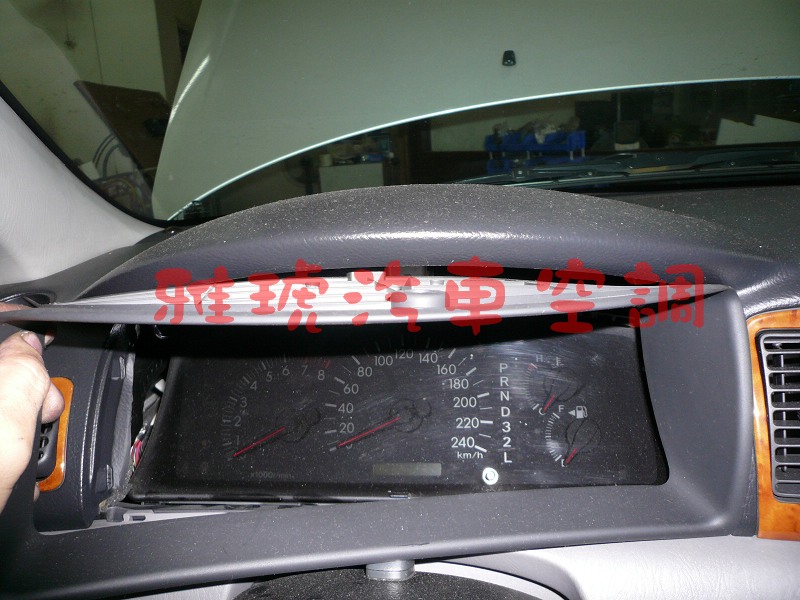

7.拆卸儀錶板外框

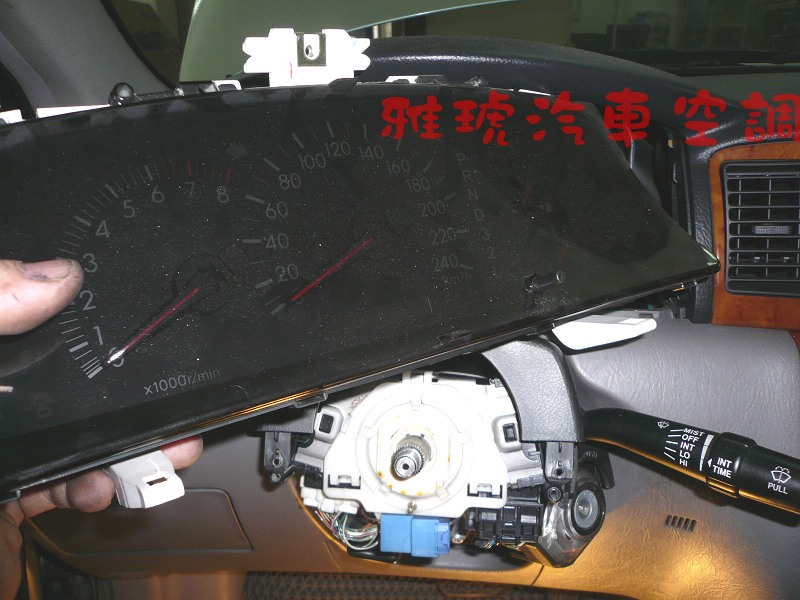

8.取出儀表板

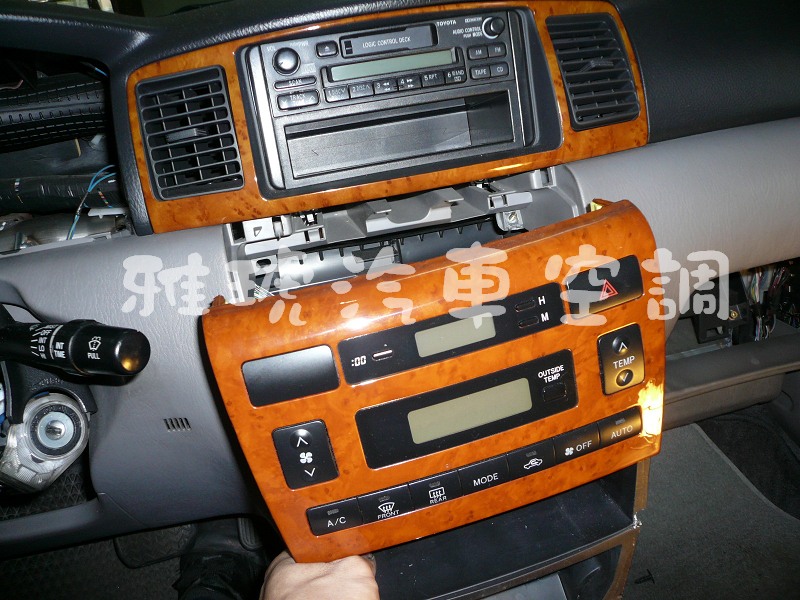

9.拆卸冷氣控制面板

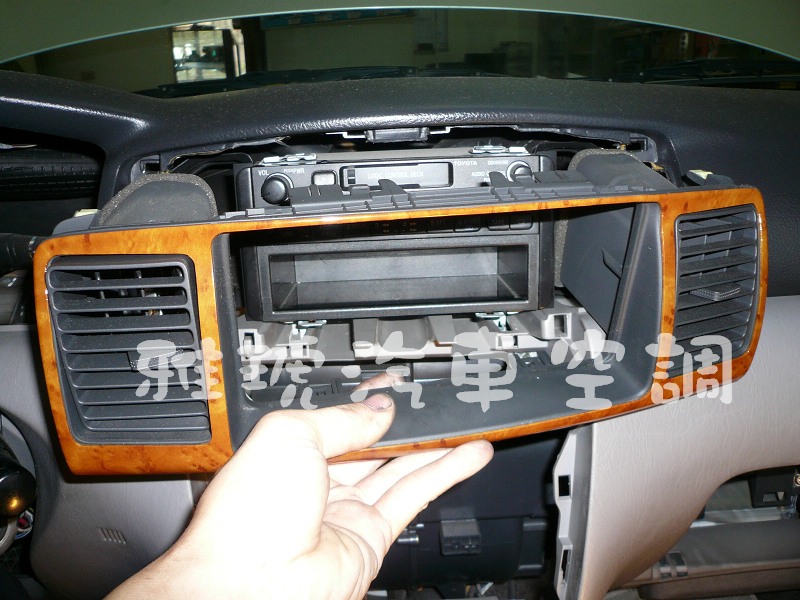

10.拆卸中央出風口

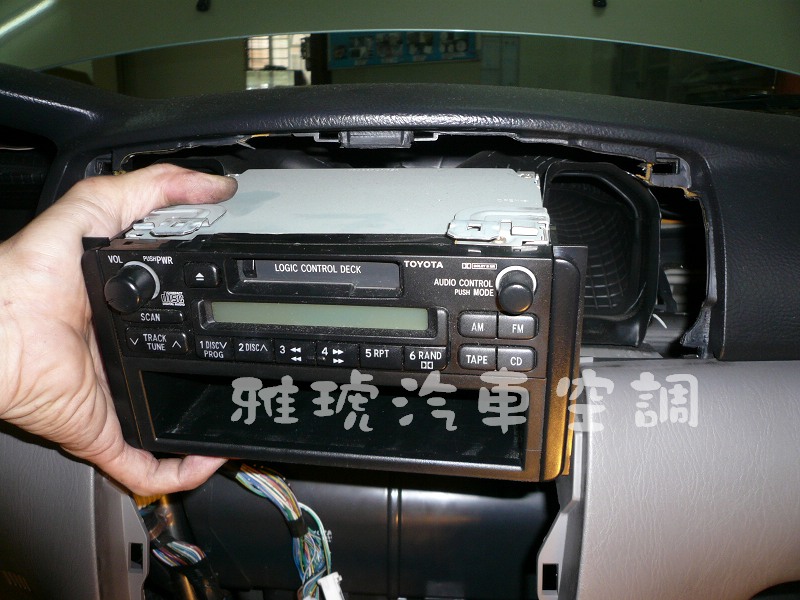

11.拆卸音響主機

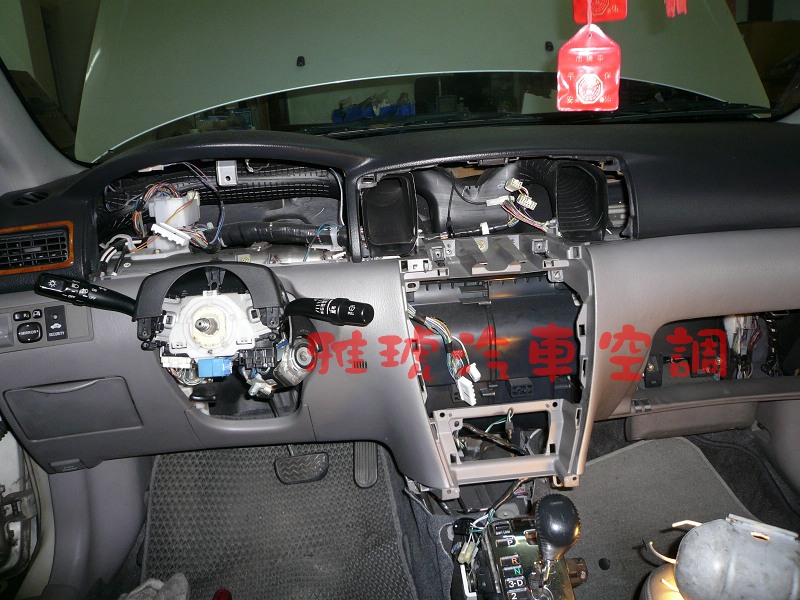

12.周邊零件拆卸後樣貌

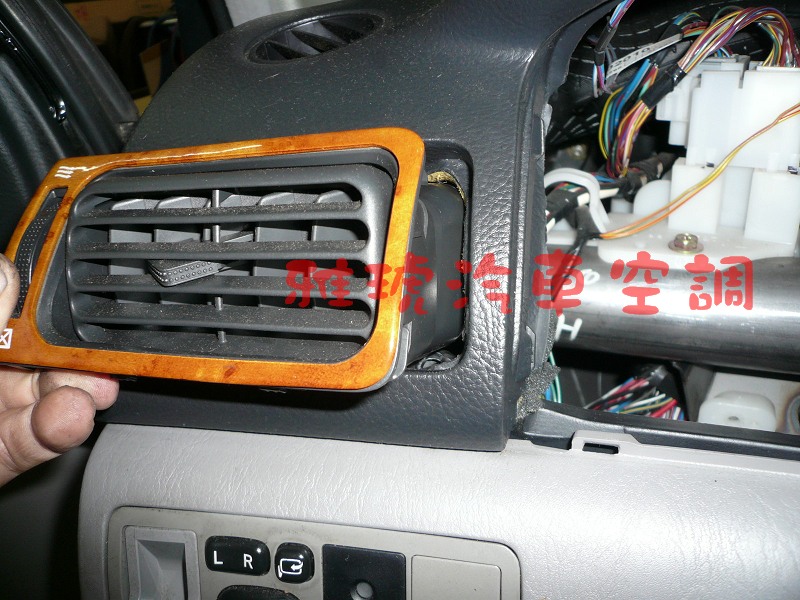

13.拆卸左前出風口

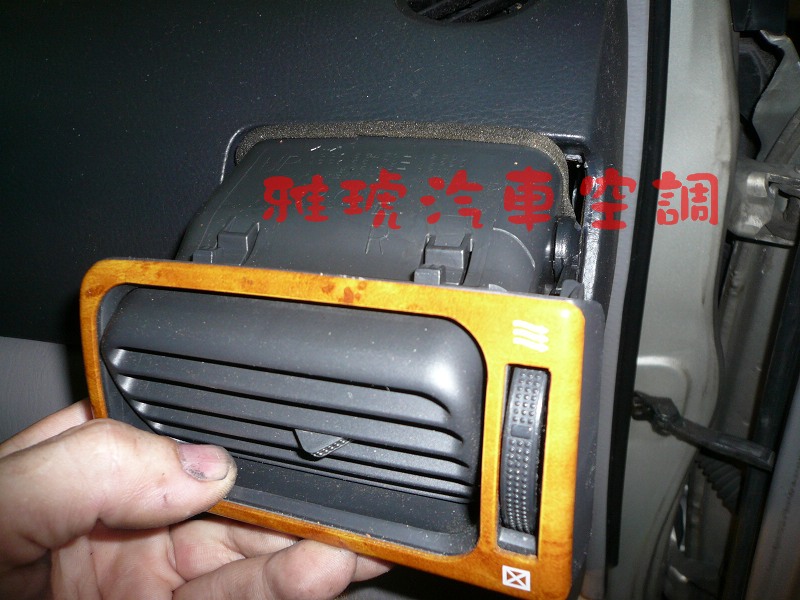

14.拆卸右前出風口

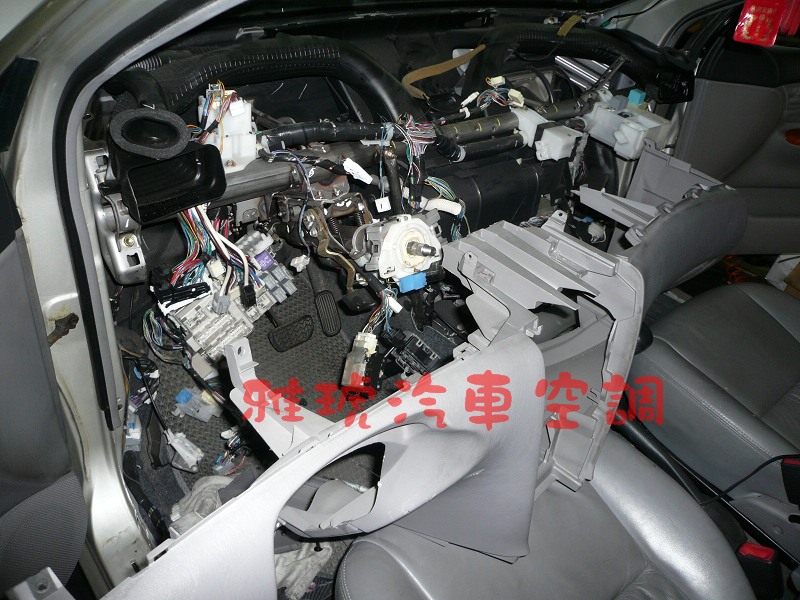

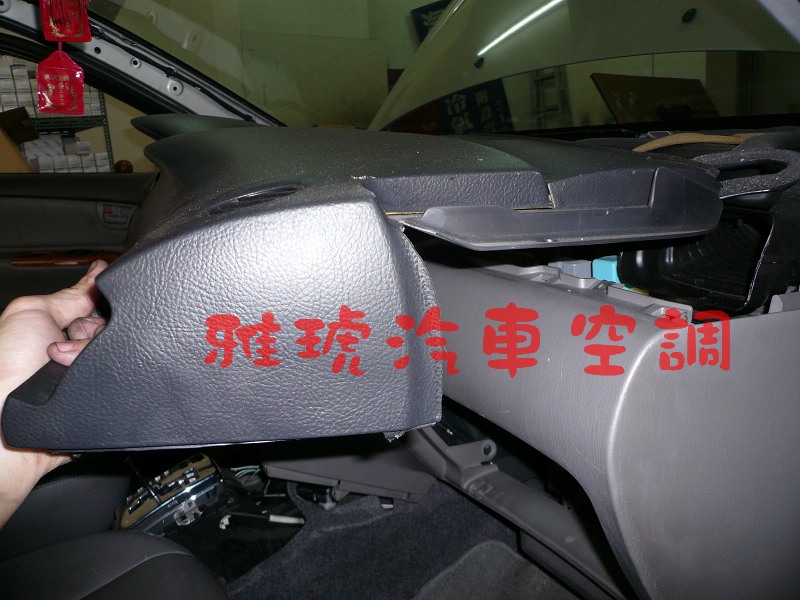

15.移除儀表板總成上蓋板

16.移除儀表板總成下蓋板

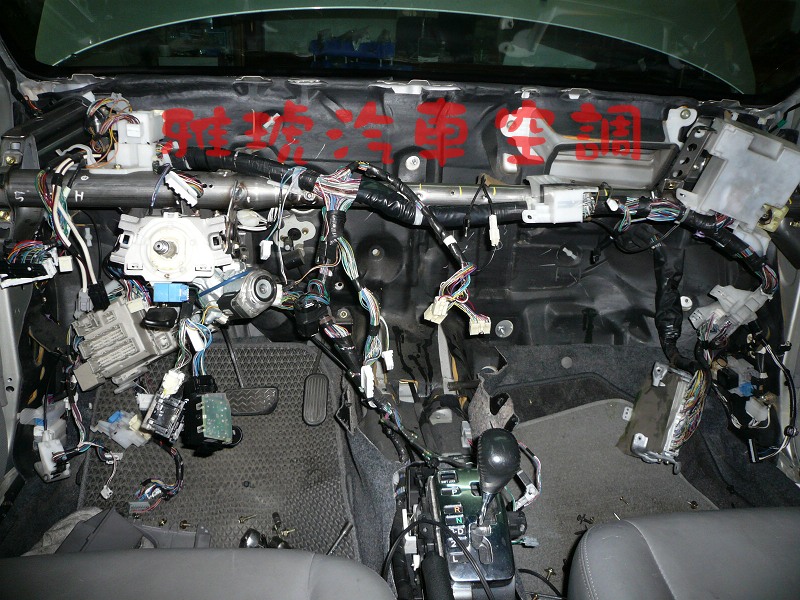

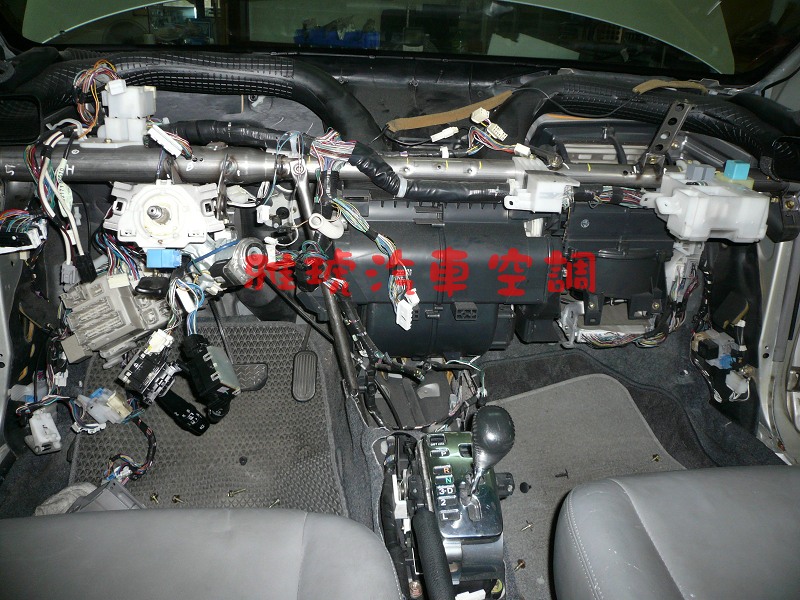

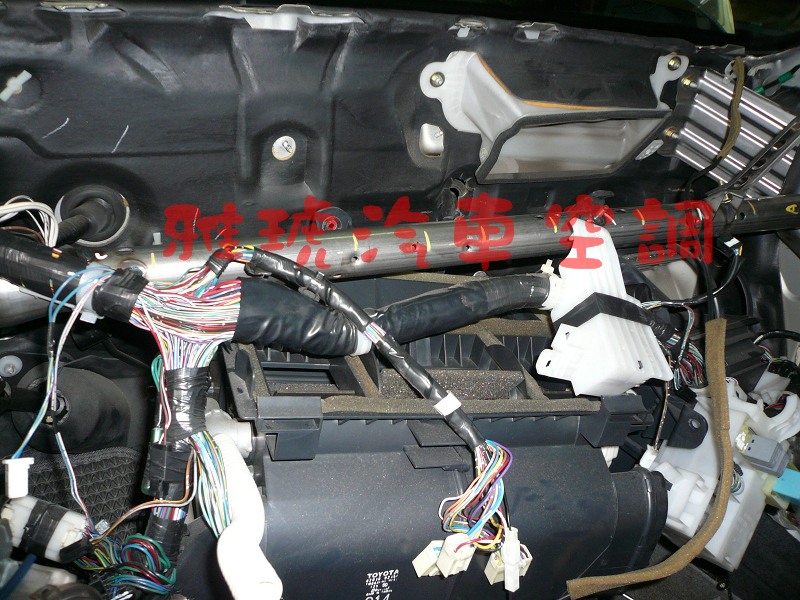

17.移除儀表板總成後樣貌一覽

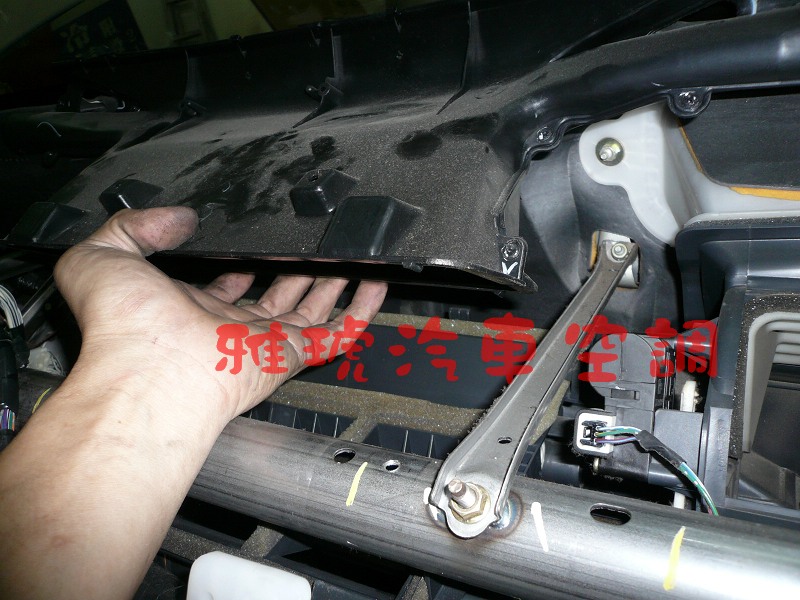

18.取出冷氣風管

29.預備取出冷暖控制相總成

20.冷暖控制相總成移除後一覽

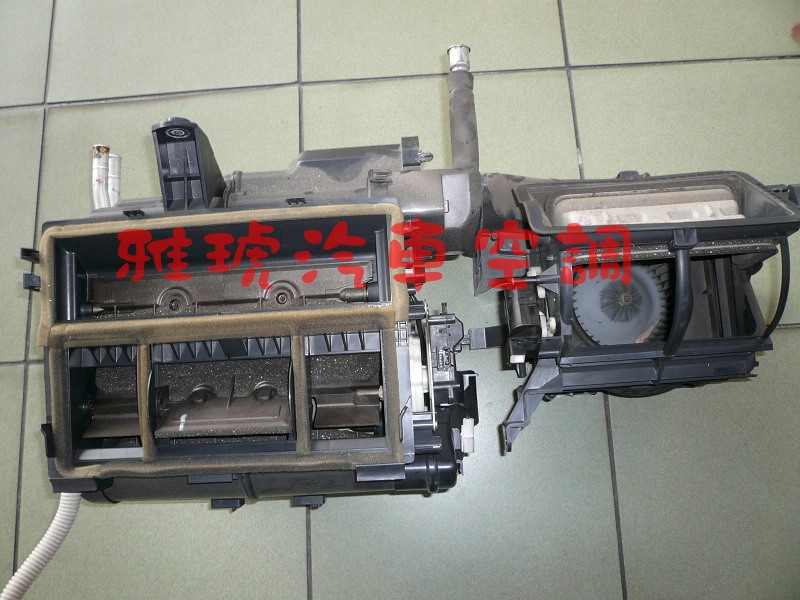

21.冷暖控制相總成樣貌

22.冷媒管移除

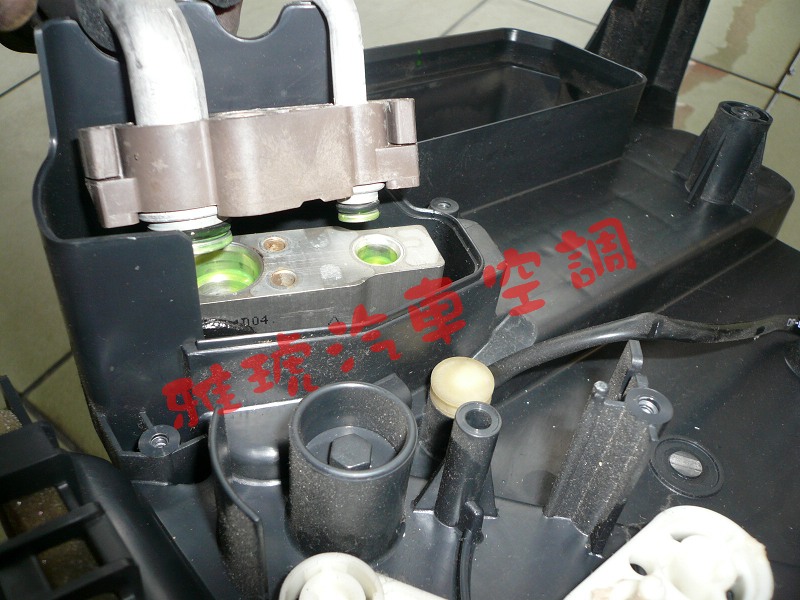

23.取出膨脹閥

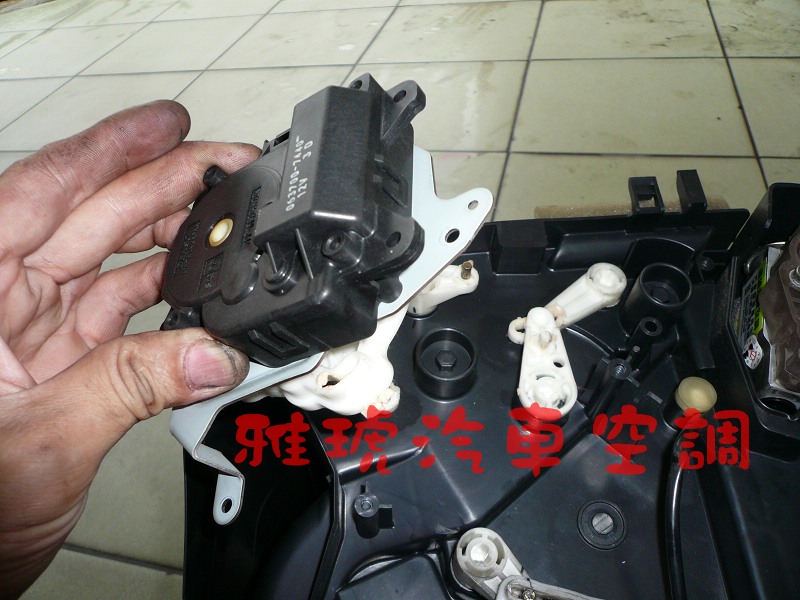

24.分解上蓋

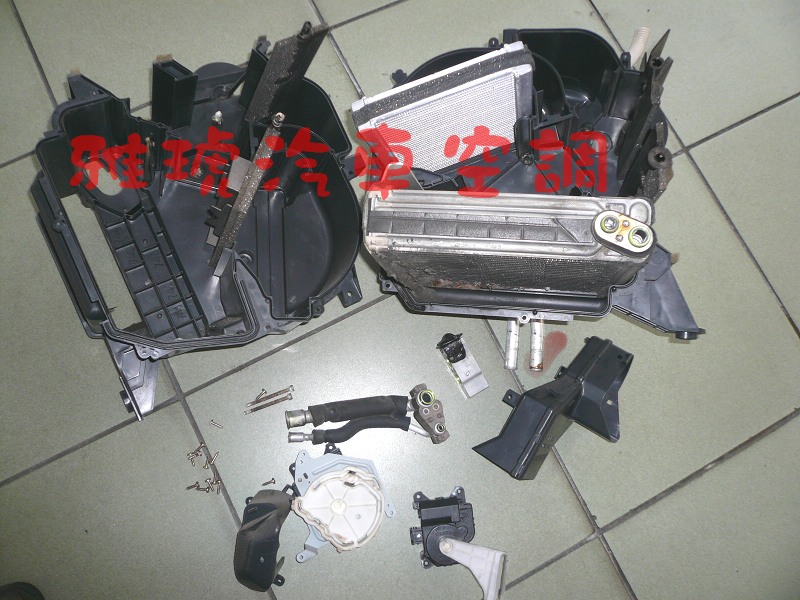

25.細部分解後一覽

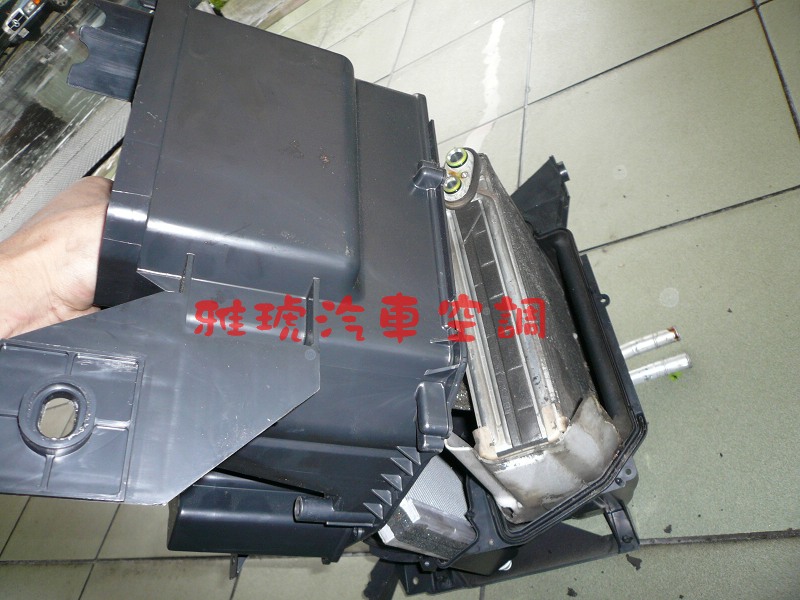

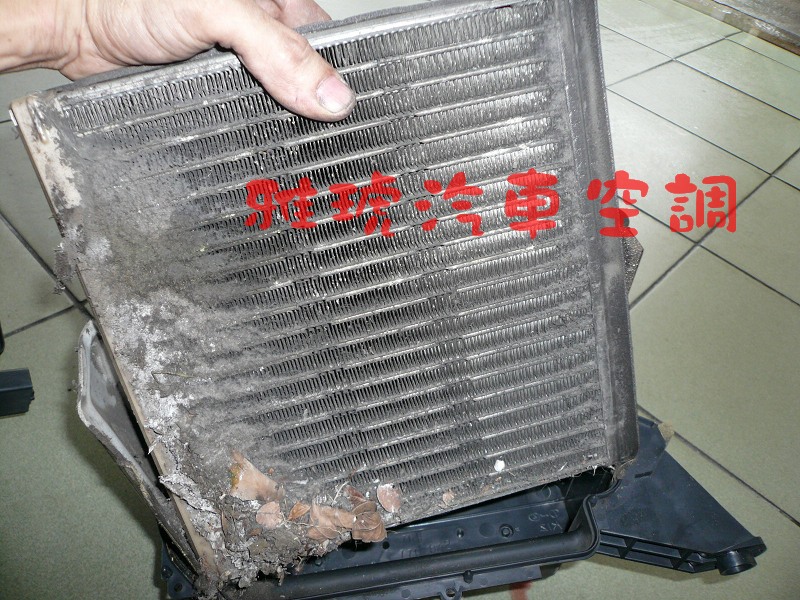

26.取出損壞(故障)蒸發器

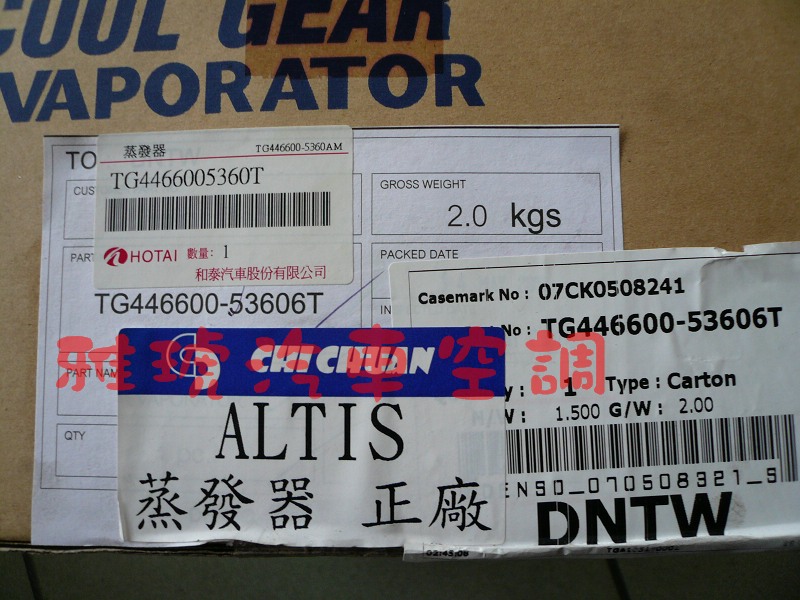

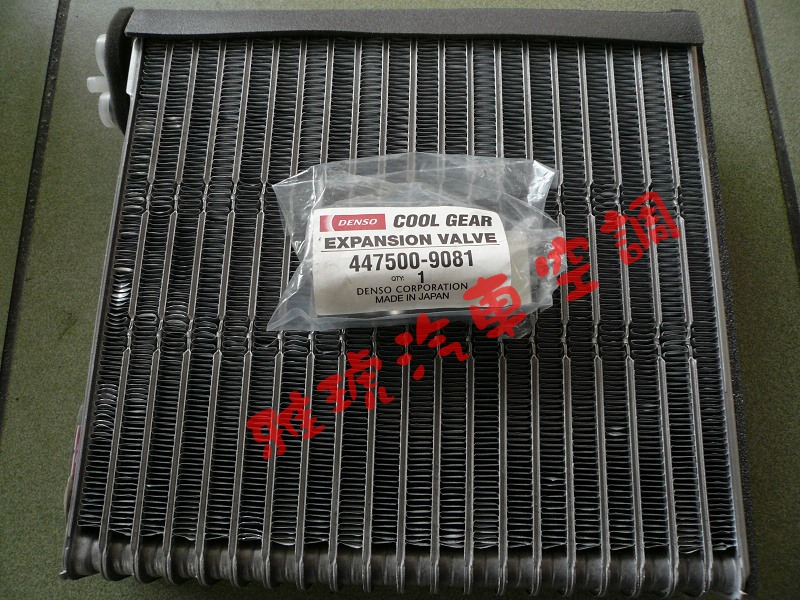

27.正廠全新品蒸發器

28.正廠全新品膨脹閥

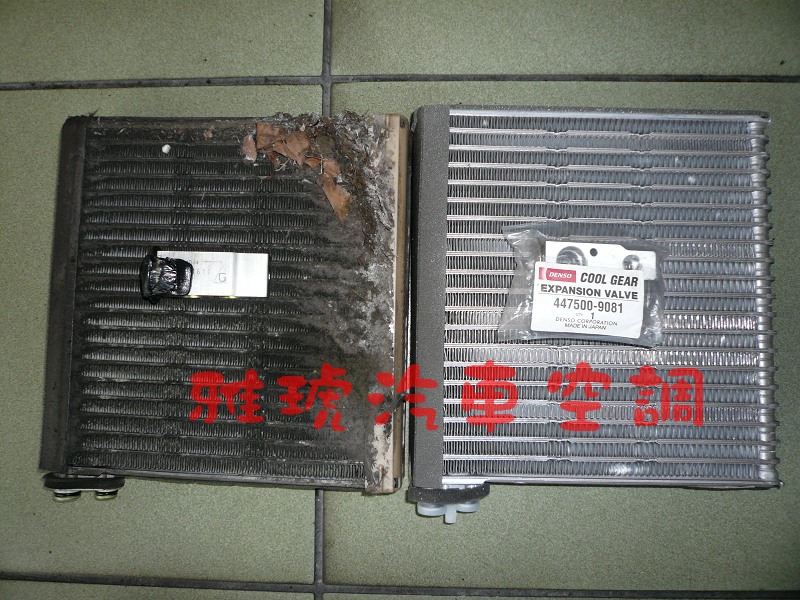

29.蒸發器與膨脹閥新舊比較圖

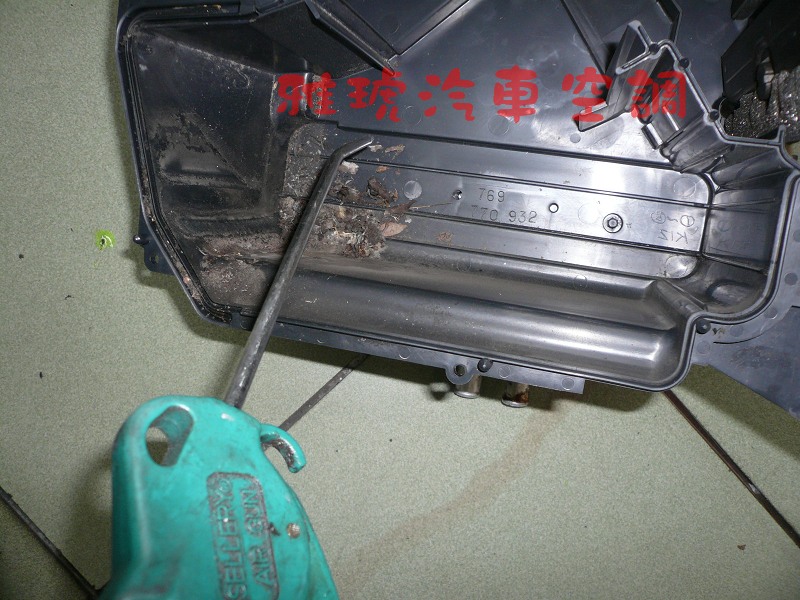

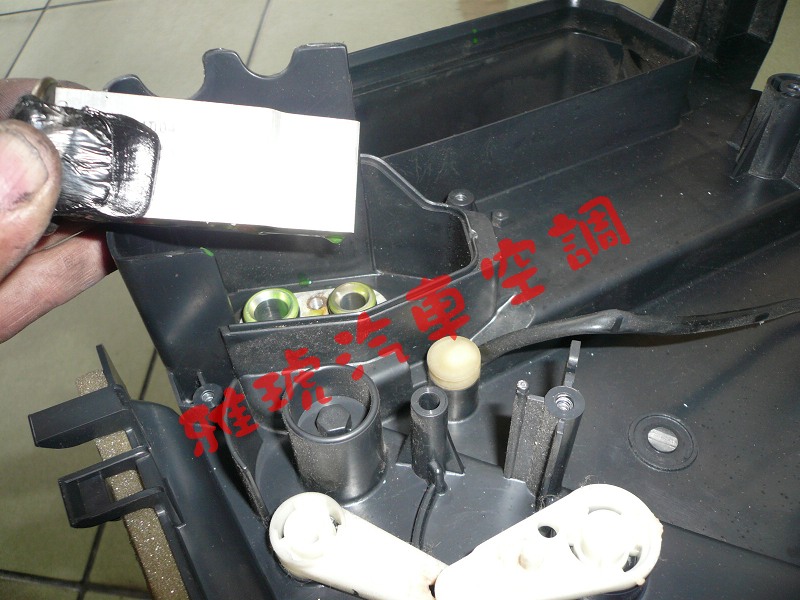

30.清除外殼內部灰塵樹葉及異物

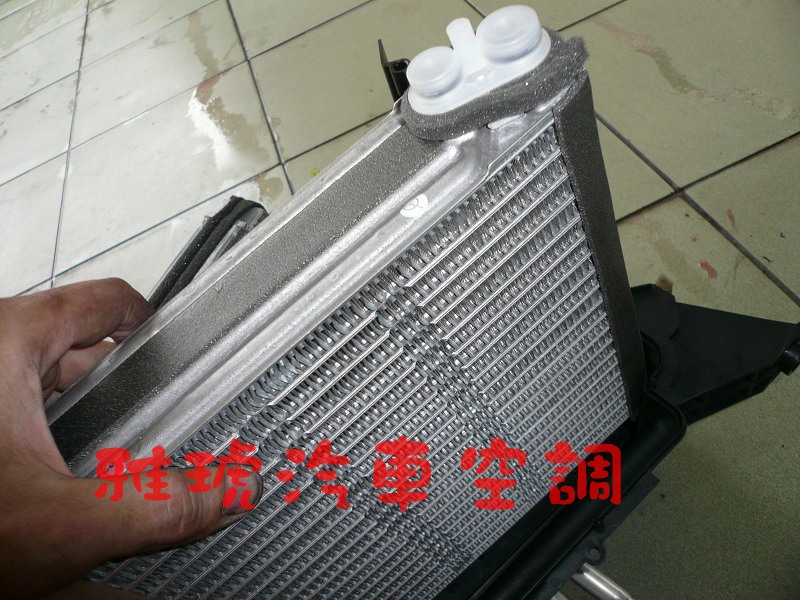

31.安裝全新品蒸發器

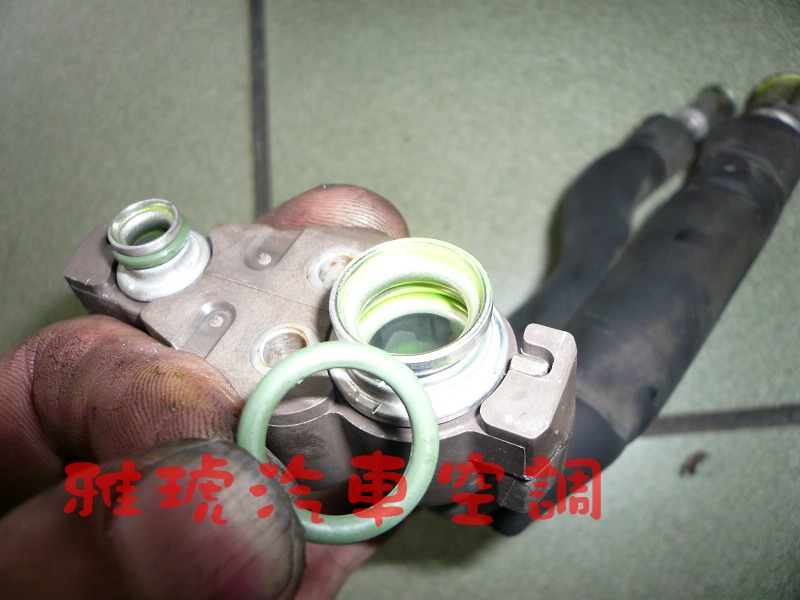

32.更新管路O型環

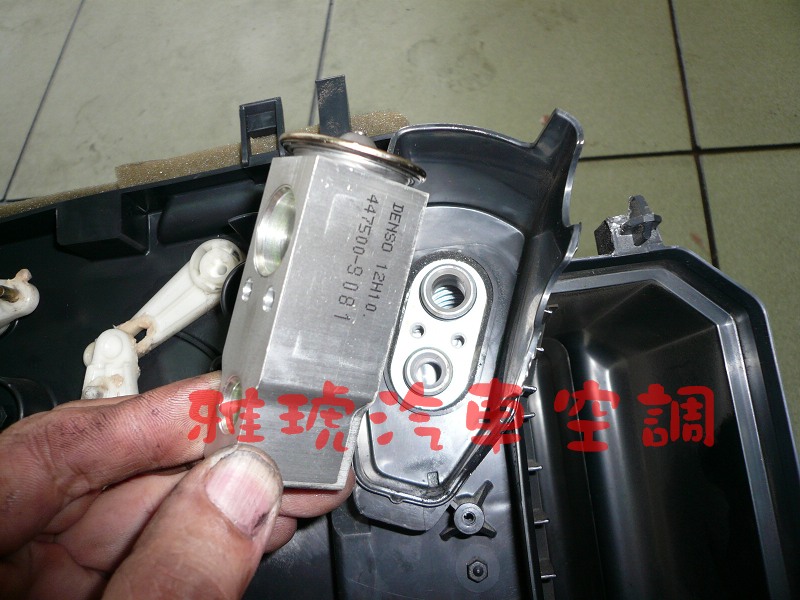

33.安裝全新品膨脹閥

34.依序裝回各部零件
