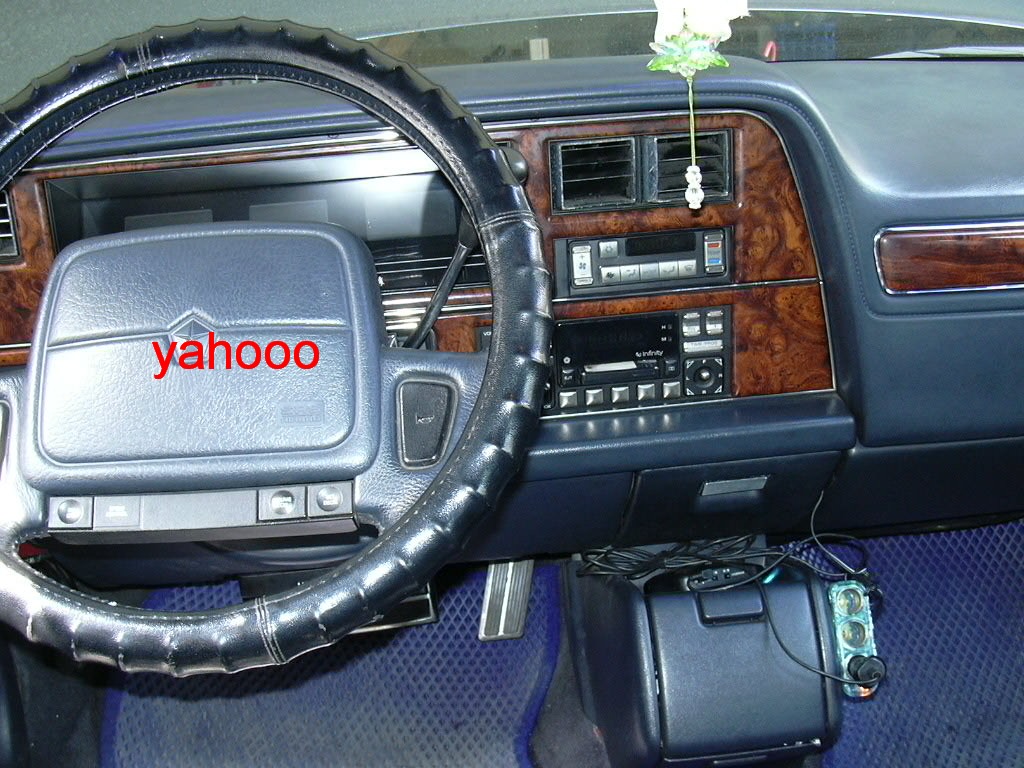

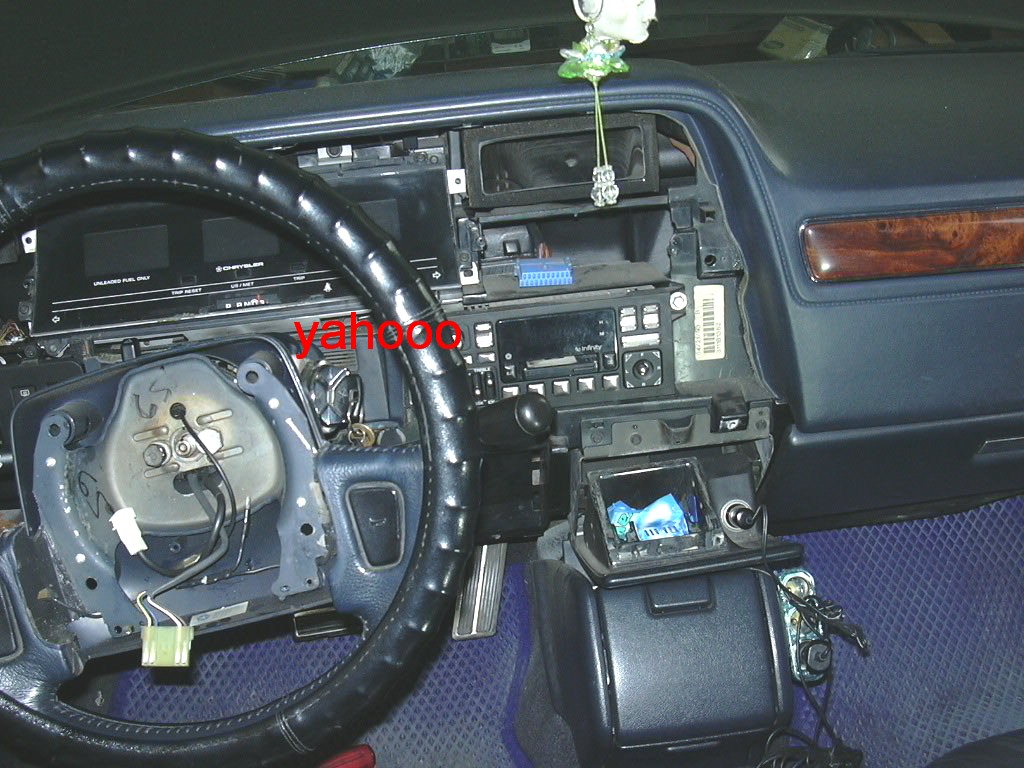

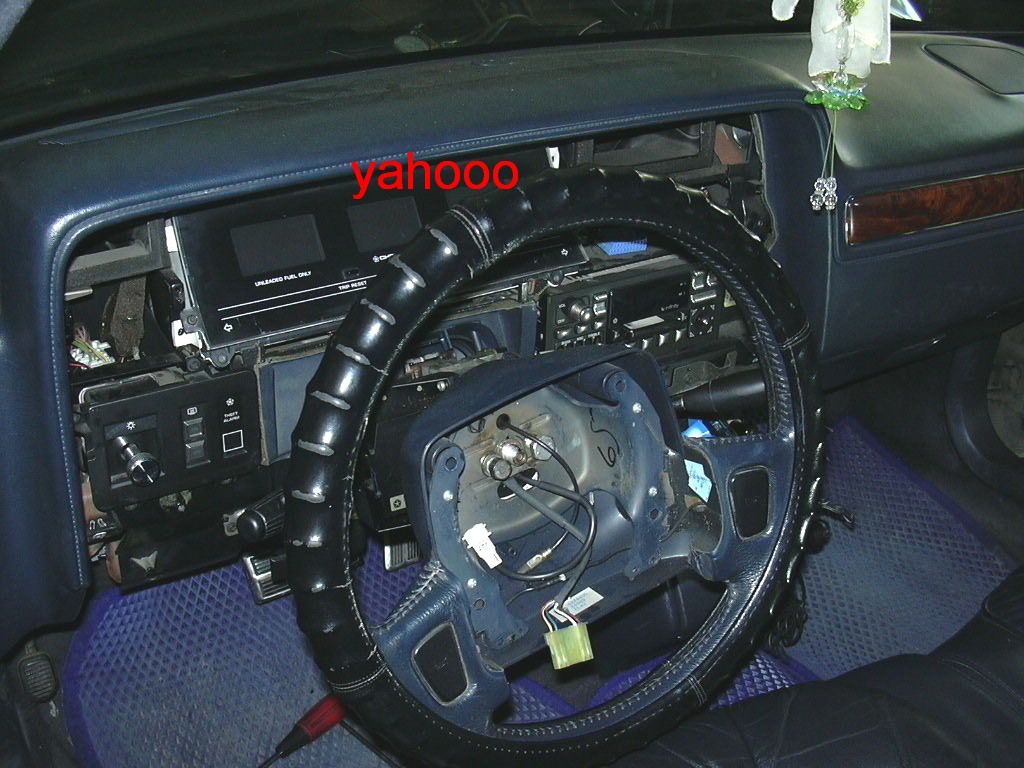

           1.預備進行各部零件拆卸                            2.儀錶板周邊拆卸

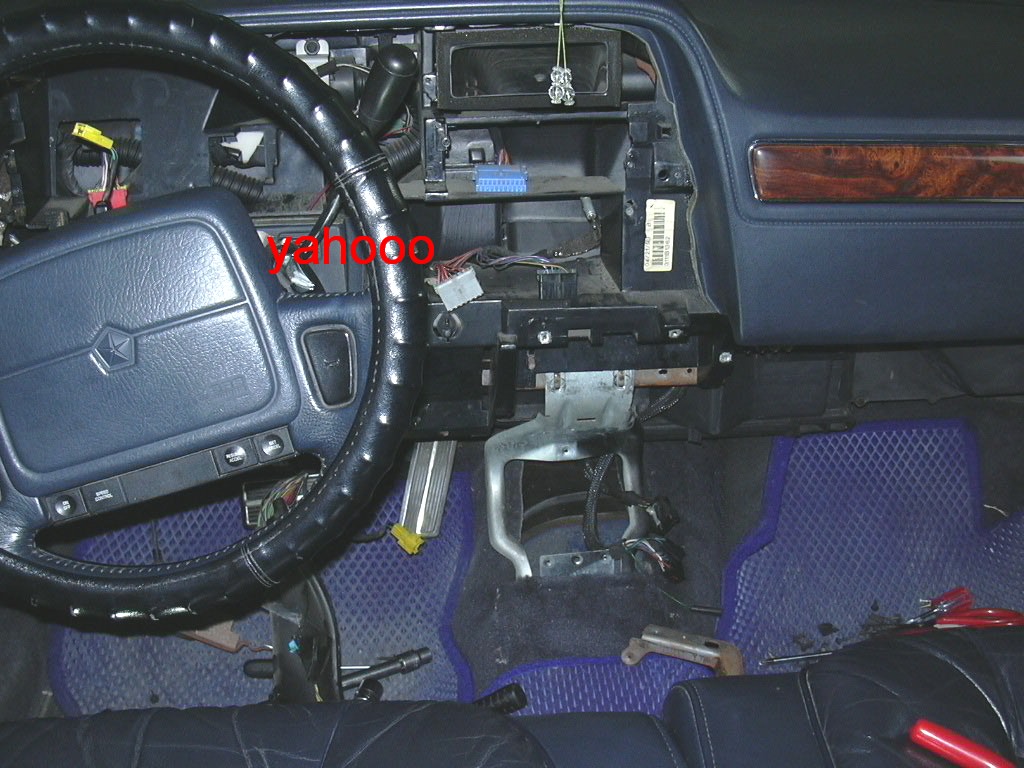

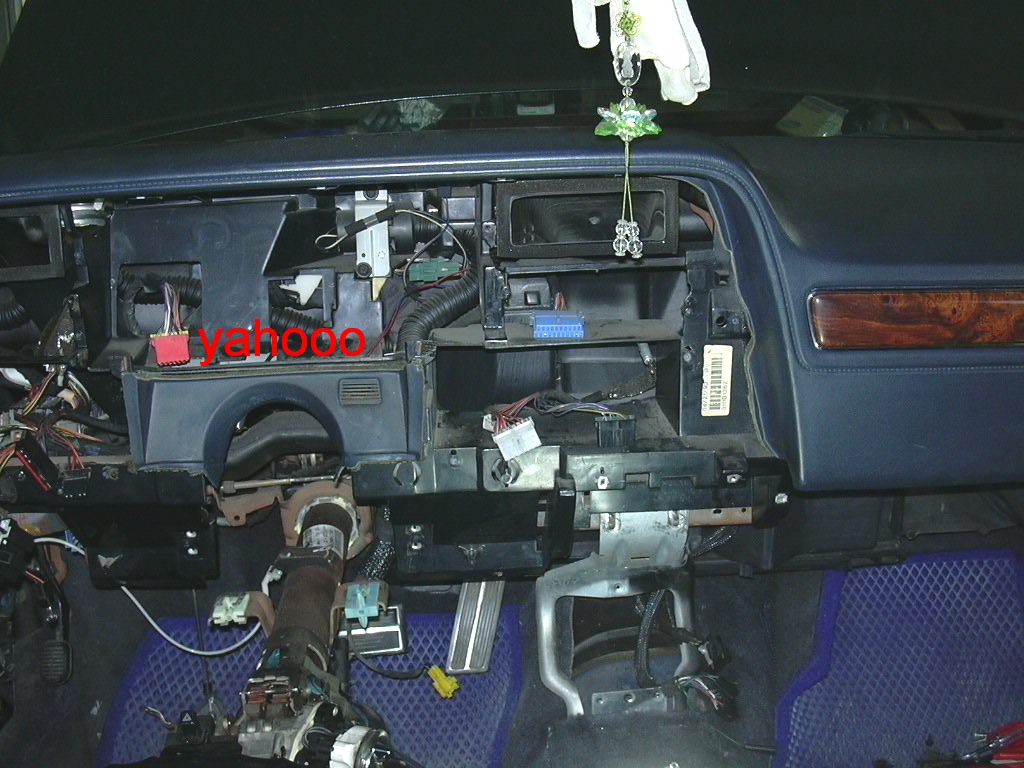

            3.取下儀表板週零件                              4.中控台零件拆卸

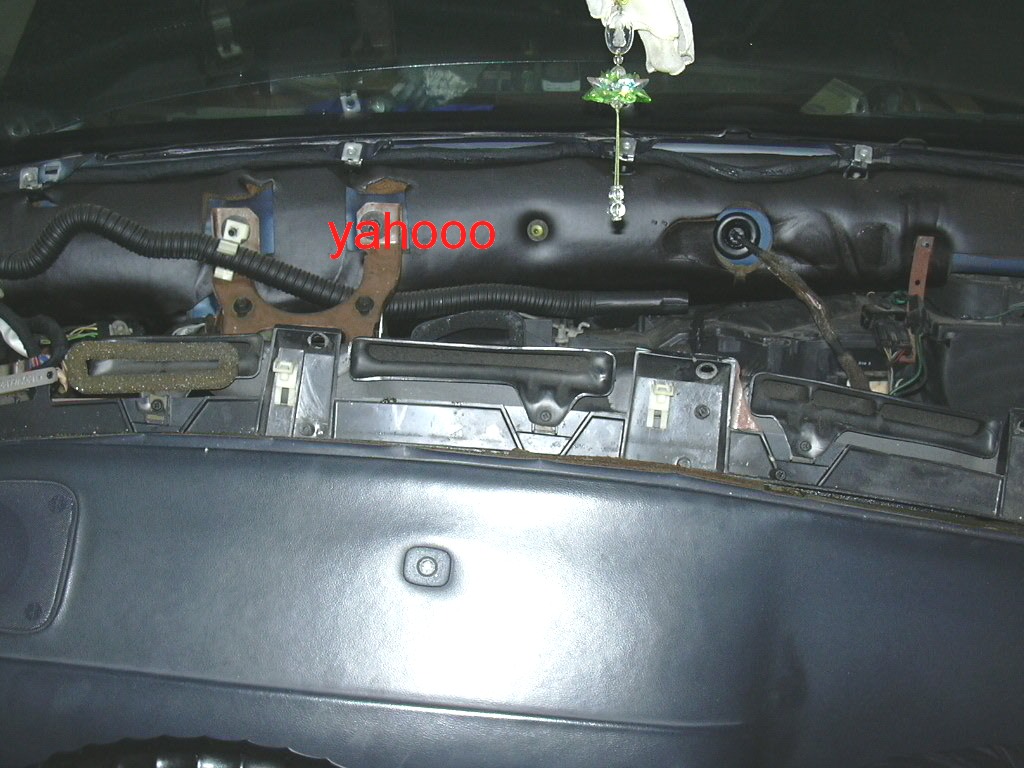

         5.儀錶板總成螺絲拆卸                            6.儀錶板總成與車身分離預備取下

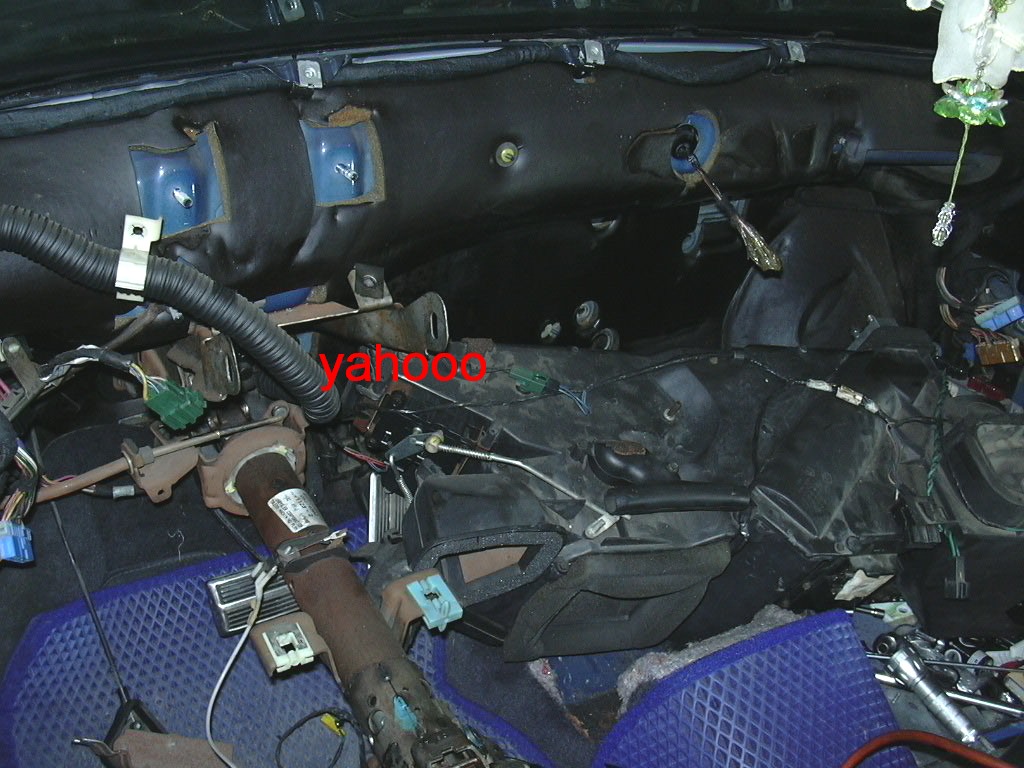

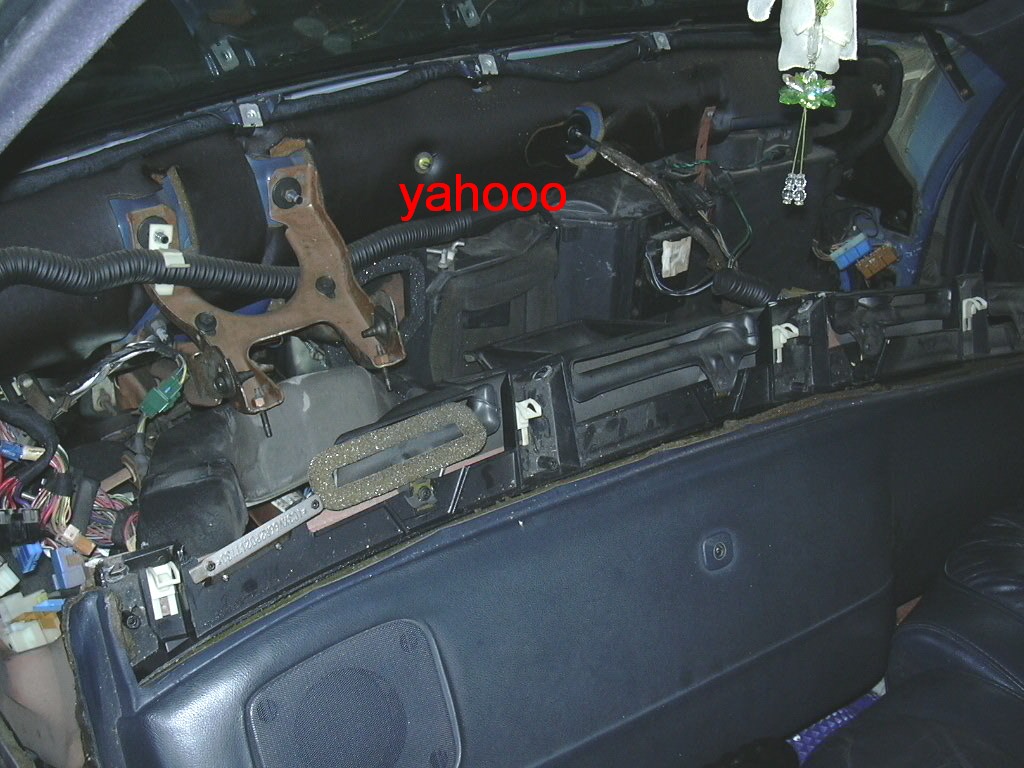

         7.完全分離後將儀錶板總成取下                   8.進行冷暖控制箱總成拆卸

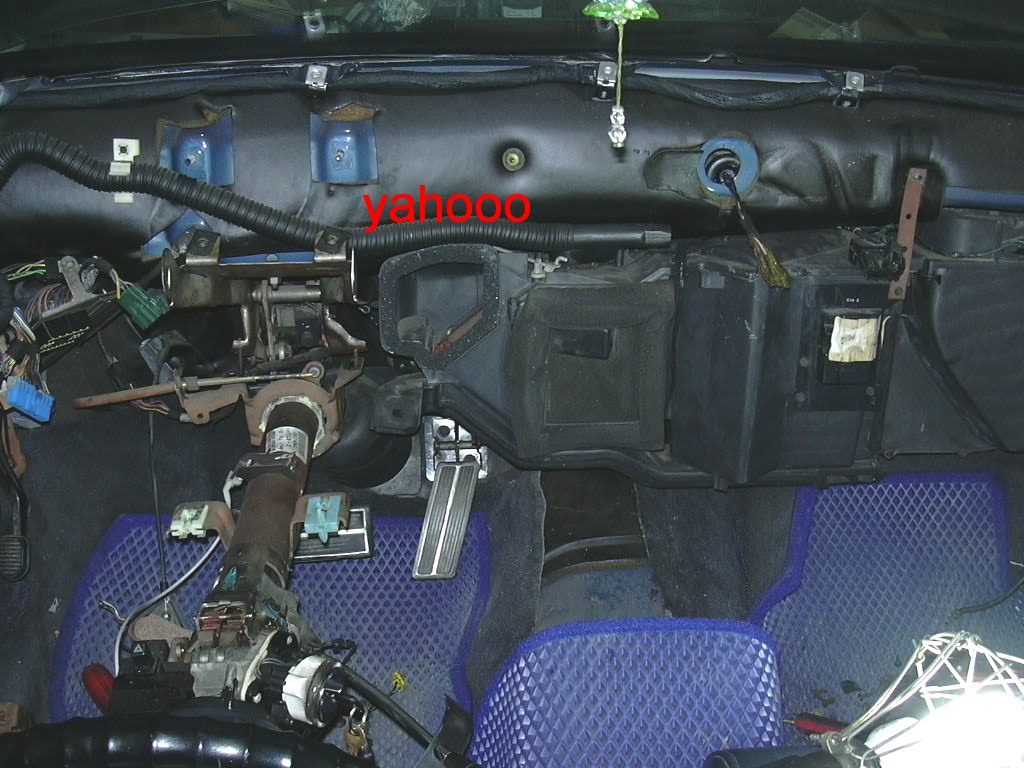

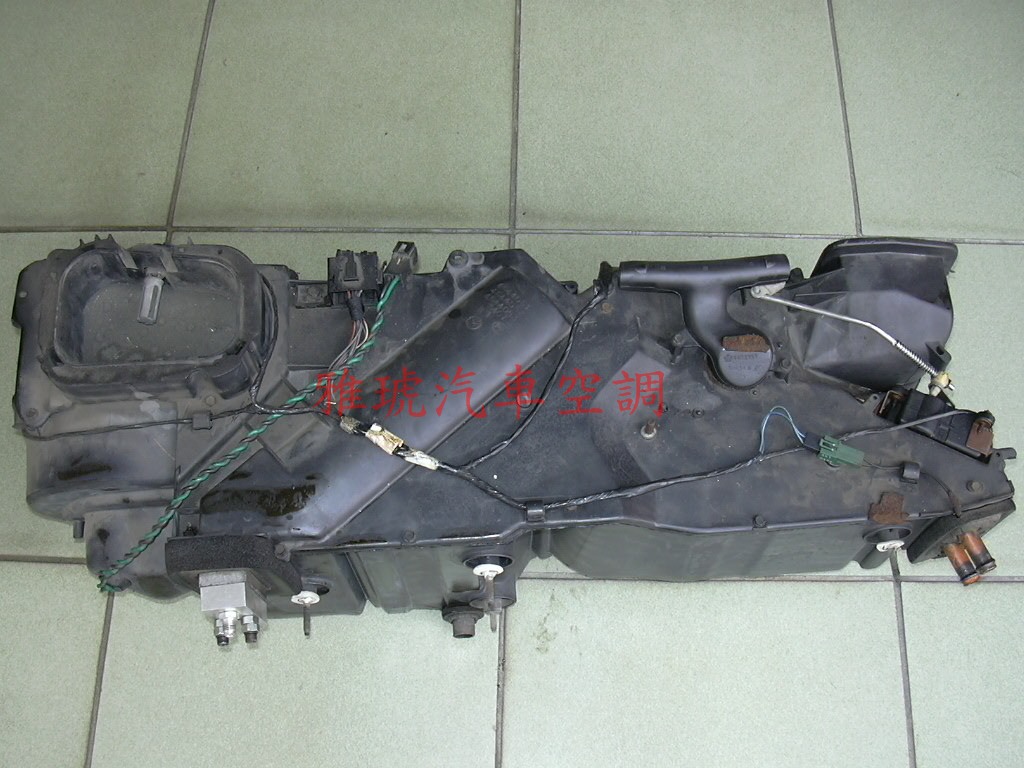

            9.固定螺絲移除後將冷暖控制箱總成拆下

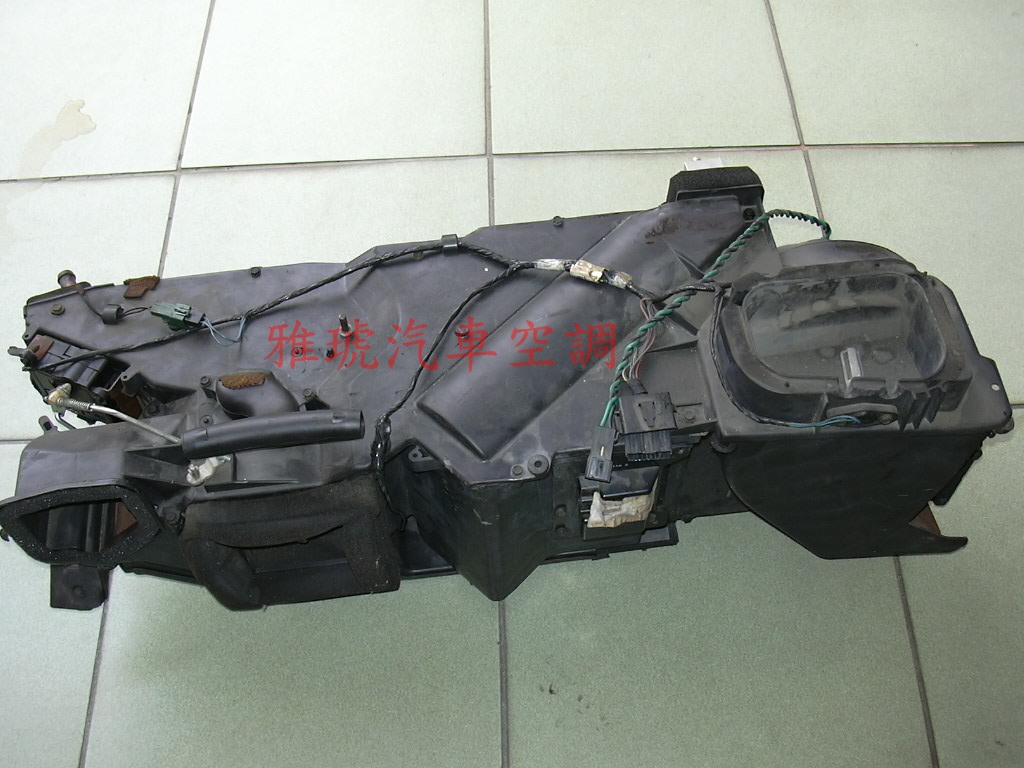

            10.預備冷暖控制箱總成分解

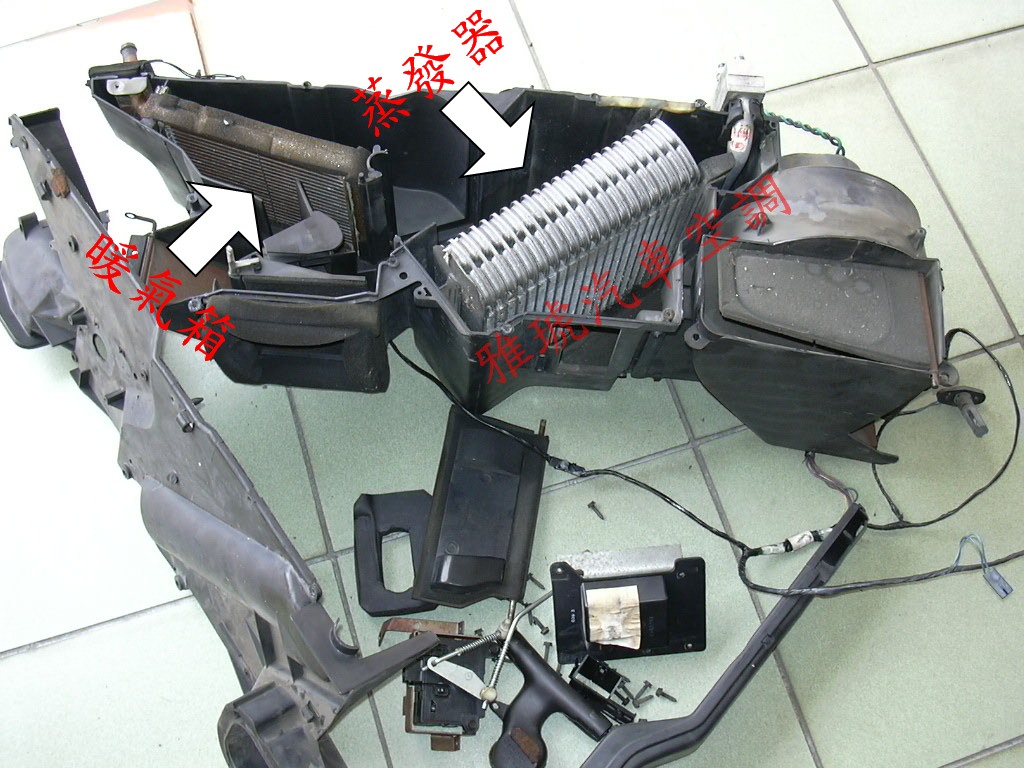

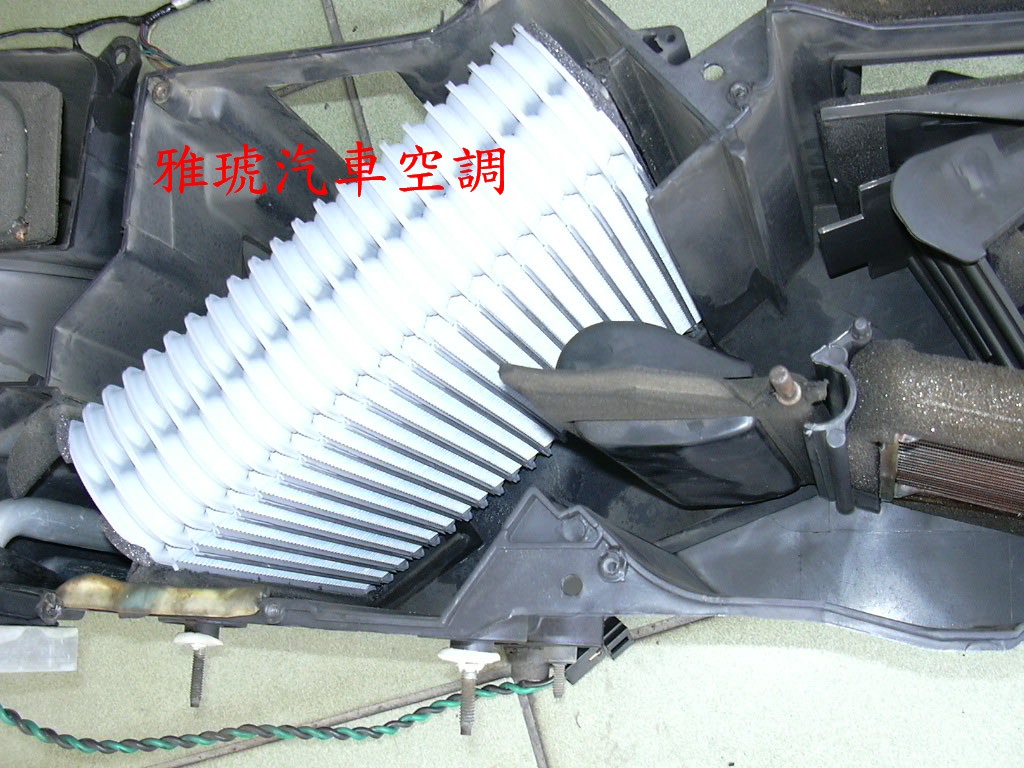

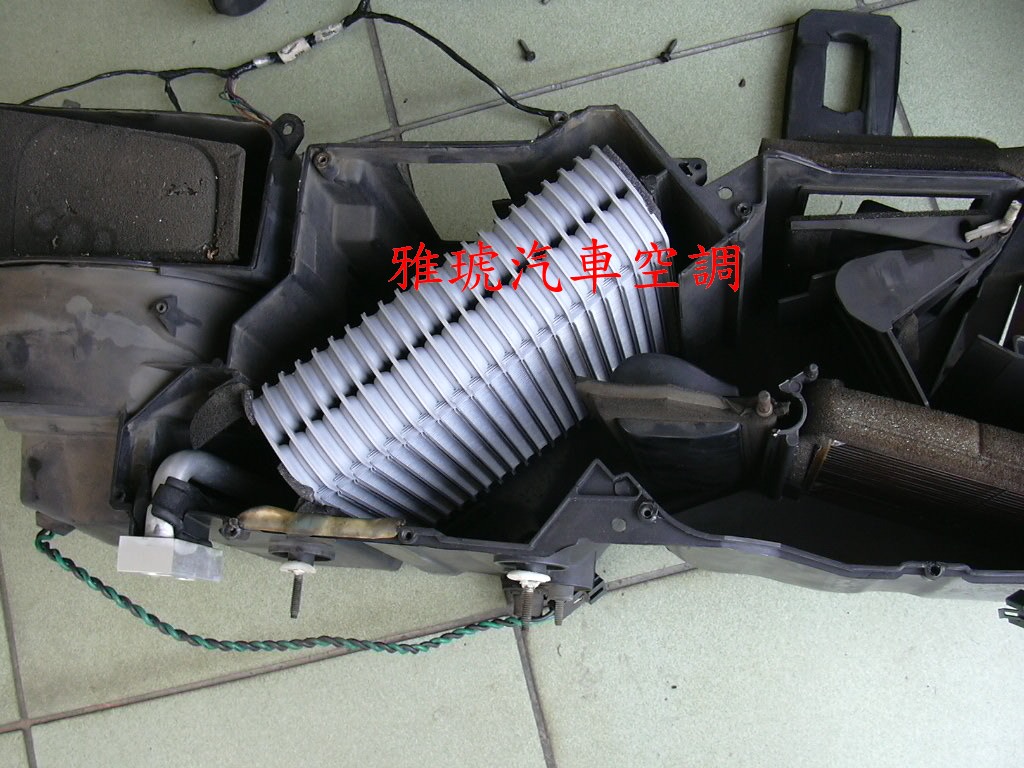

            11.將冷暖控制箱總成分解

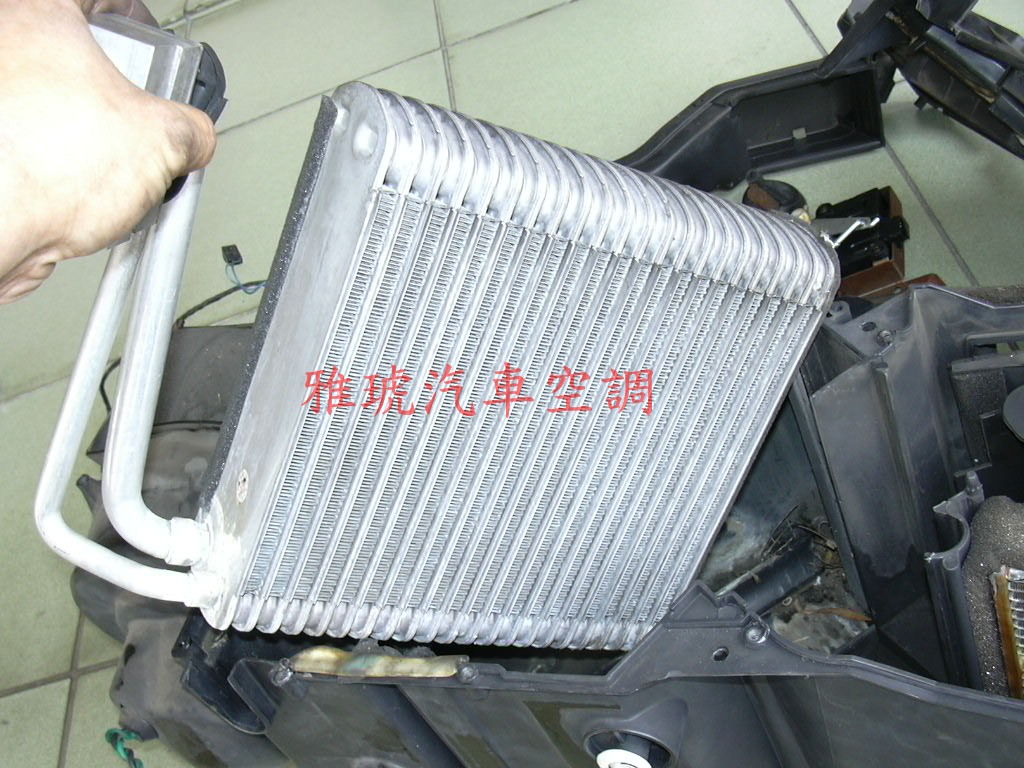

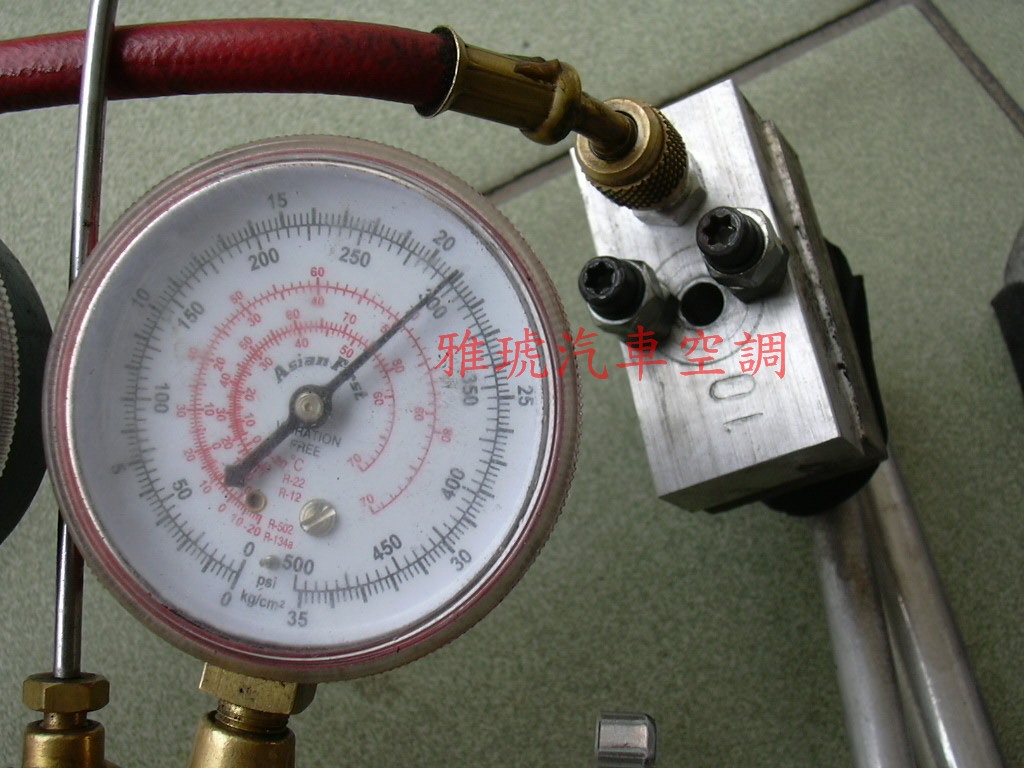

  12.取出損壞之蒸發器                   13.避免誤判錯換零件再次將蒸發器施以特殊工具密封並加壓

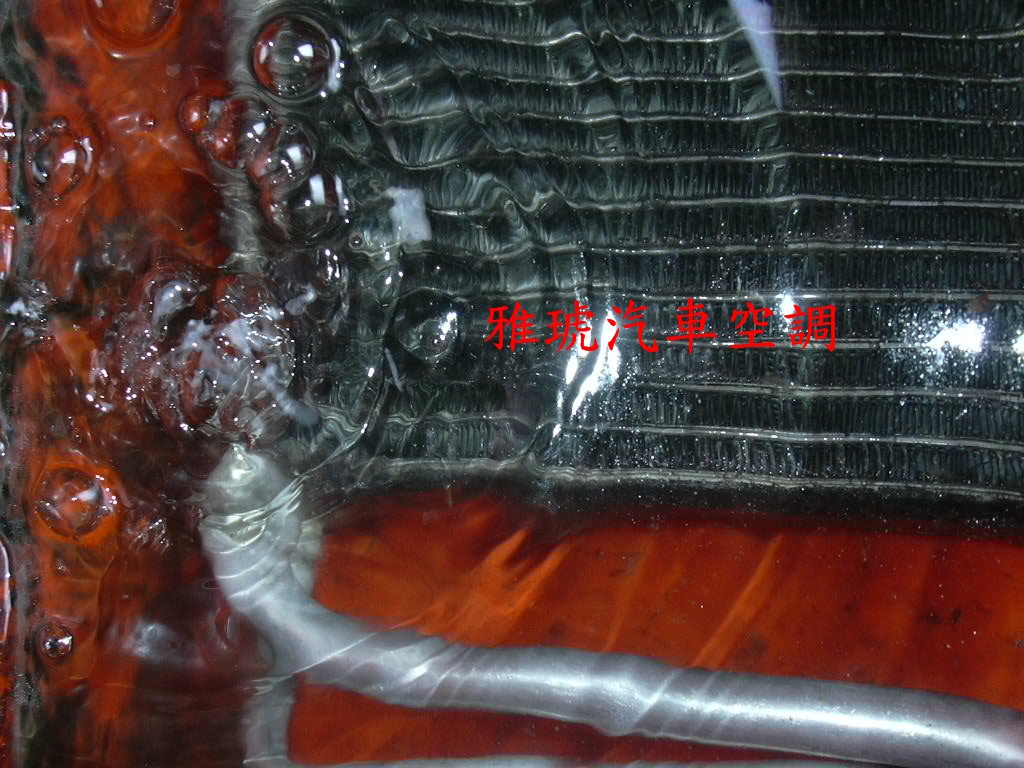

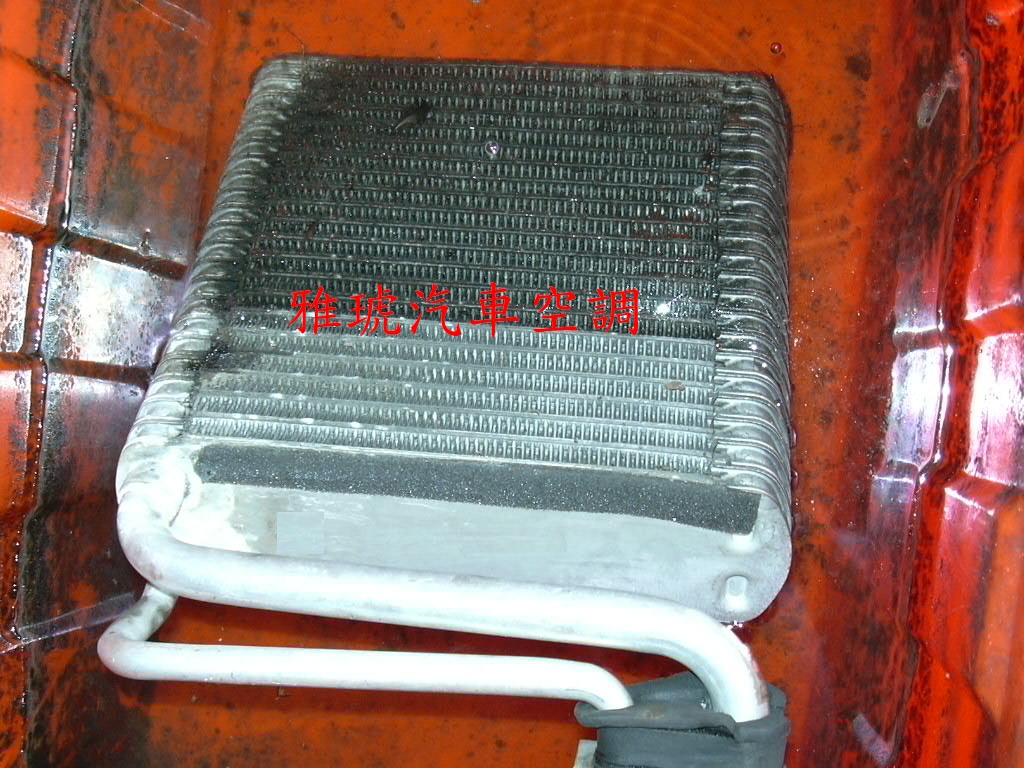

      14.將已加壓之蒸發器置入水中        15.水中蒸發器出現大量氣泡表示洩漏(氣泡大小與洩漏程度有關)

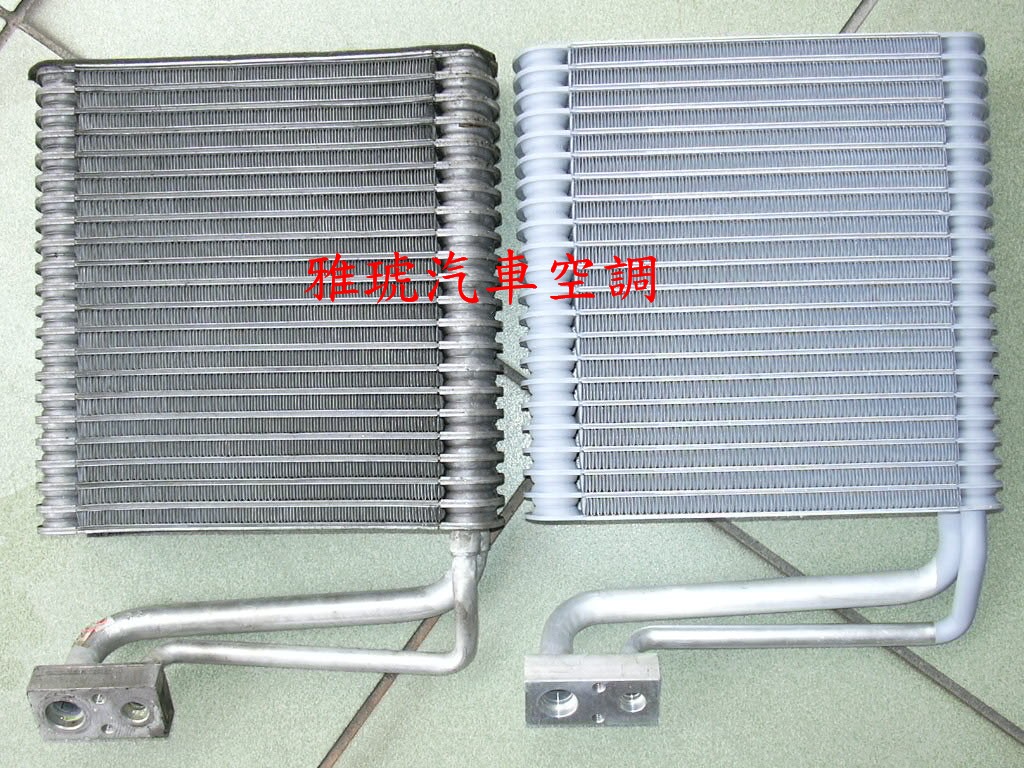

            16.新舊蒸發器比較圖(原車左圖舊品蒸發器已於他廠更換過)



            17.安裝全新品蒸發器後依拆卸步驟流程逐一裝回零件
