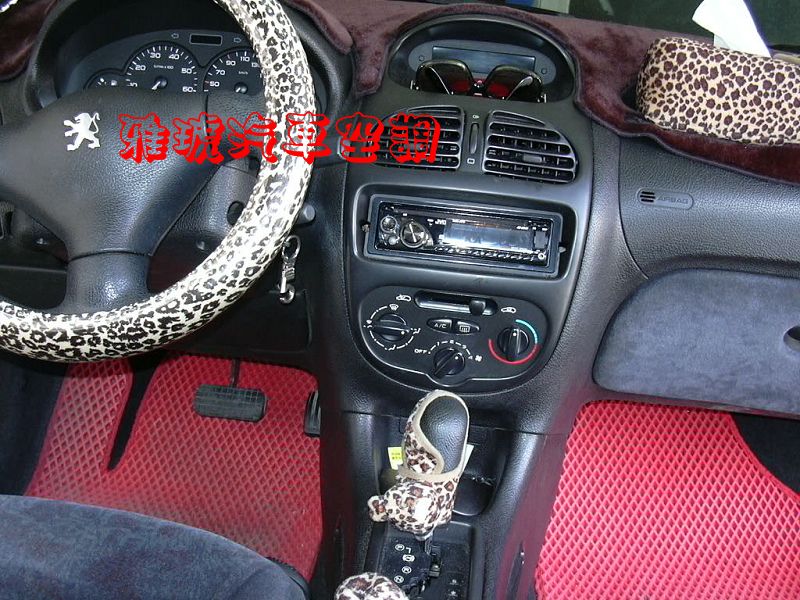

1.拆裝前一覽

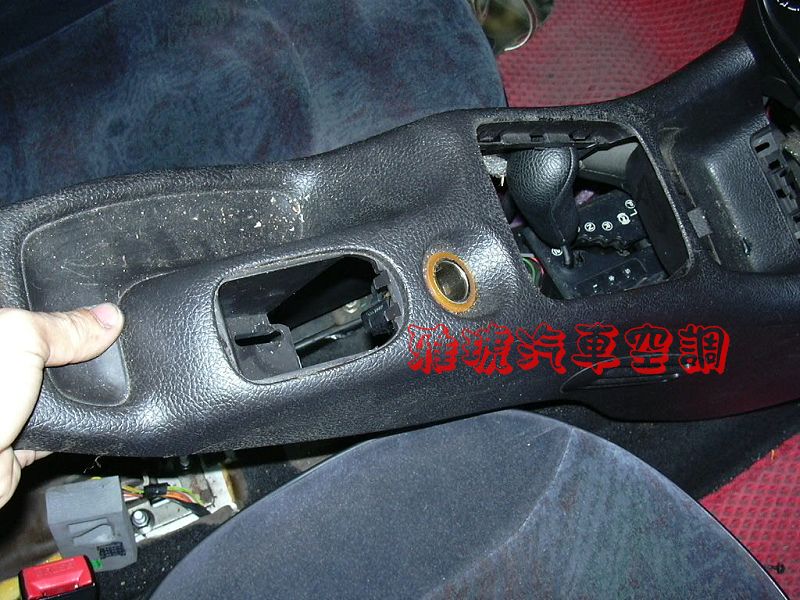

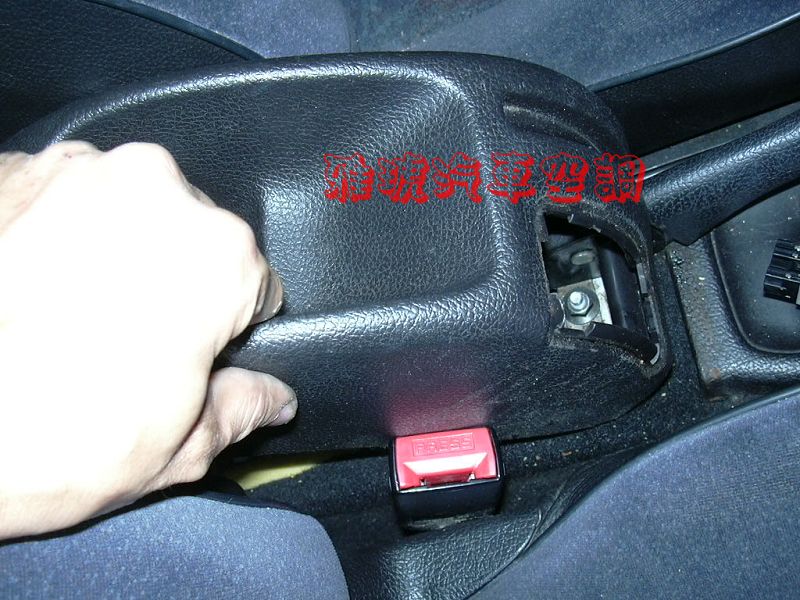

2.拆卸中央馬鞍

3.拆卸中央馬鞍

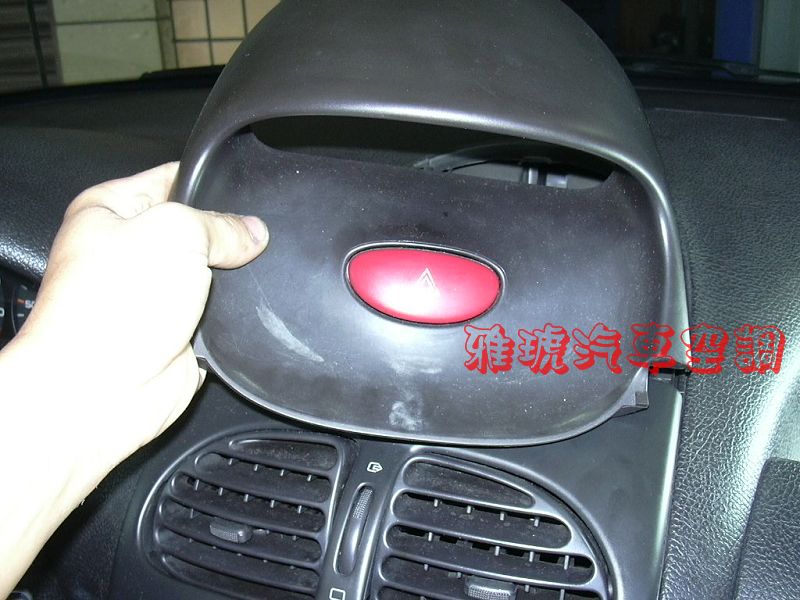

4.拆卸儀表板週邊

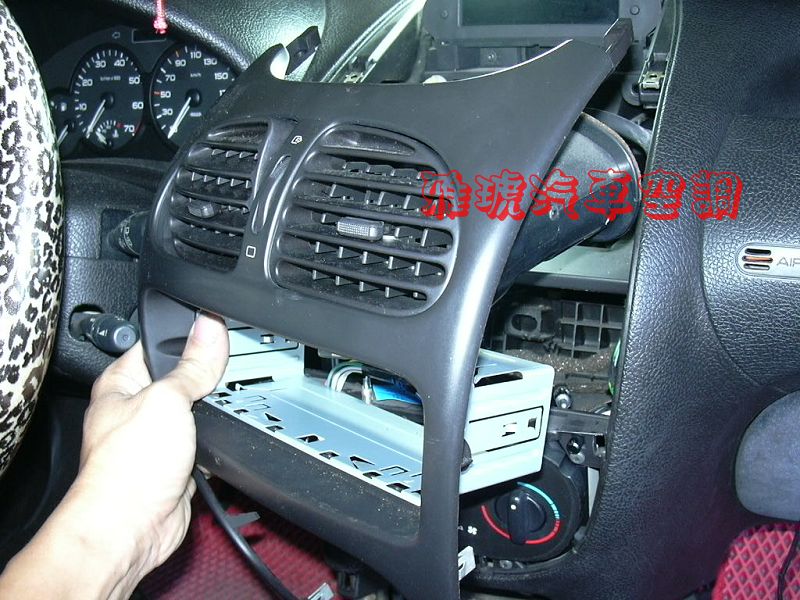

6.拆卸中央出風口

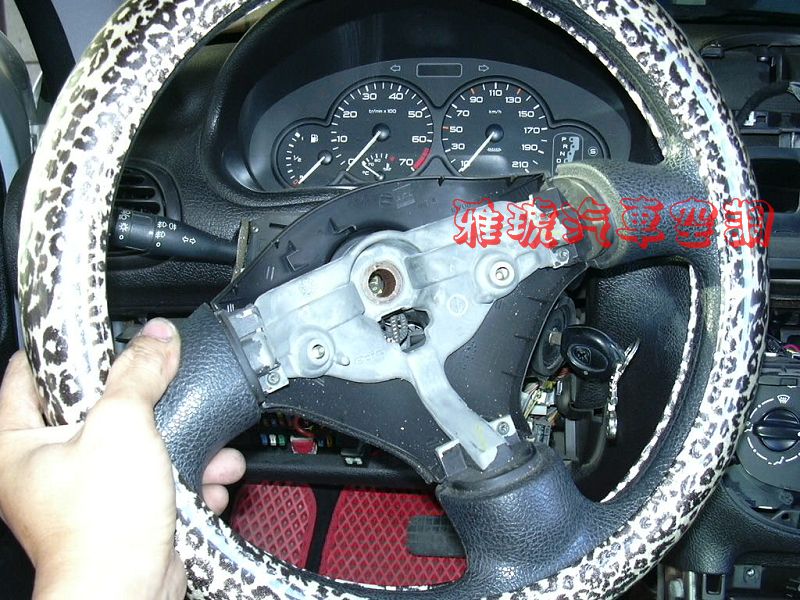

7.拆卸方向盤

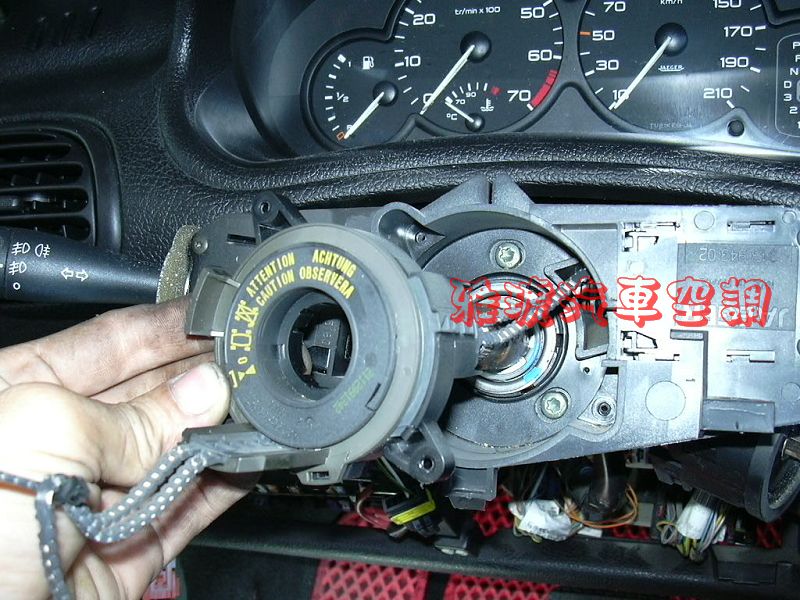

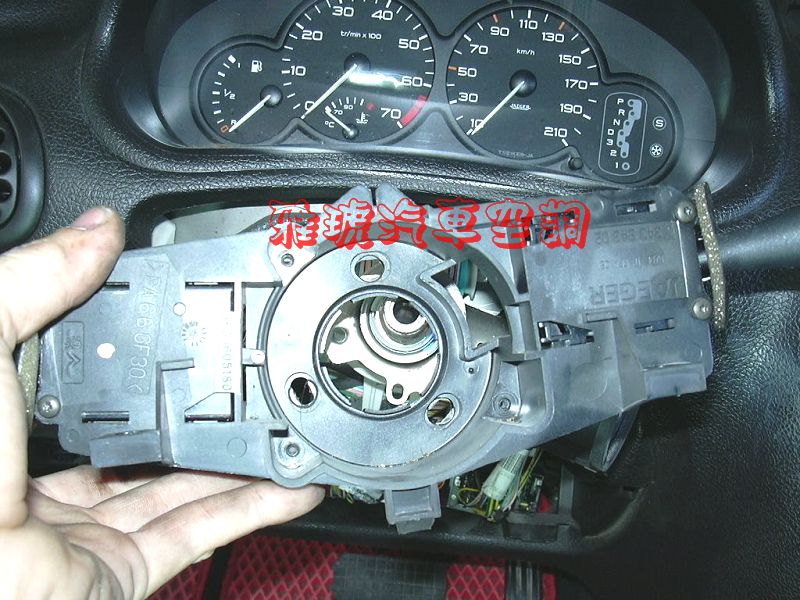

8.拆卸時鐘彈簧(觸環)

9.拆卸大燈開關總成

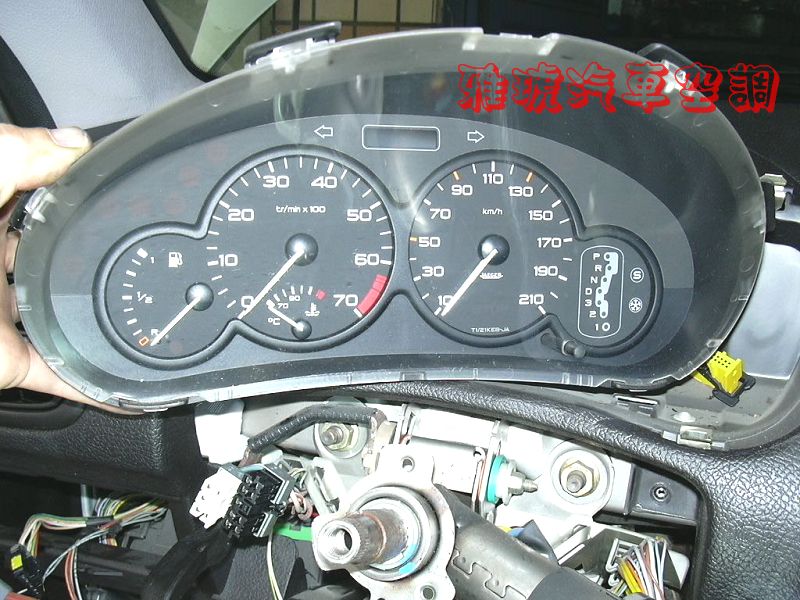

10.拆卸路馬錶總成

11.預備取出儀表板總成

12.預備取出儀表板總成

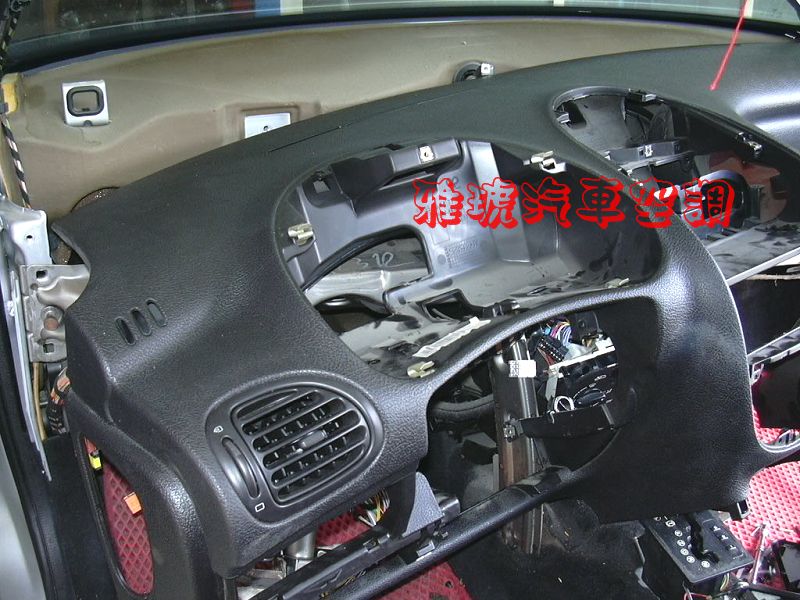

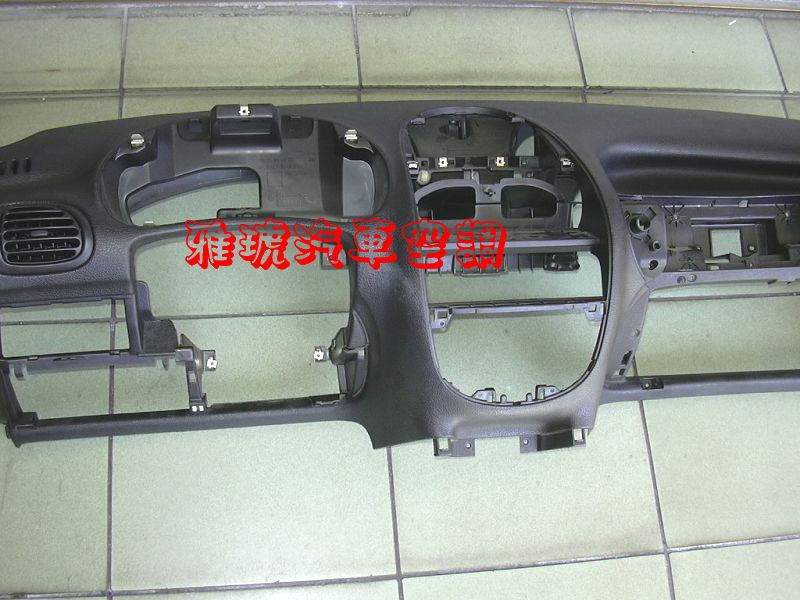

13.取出儀表板總成

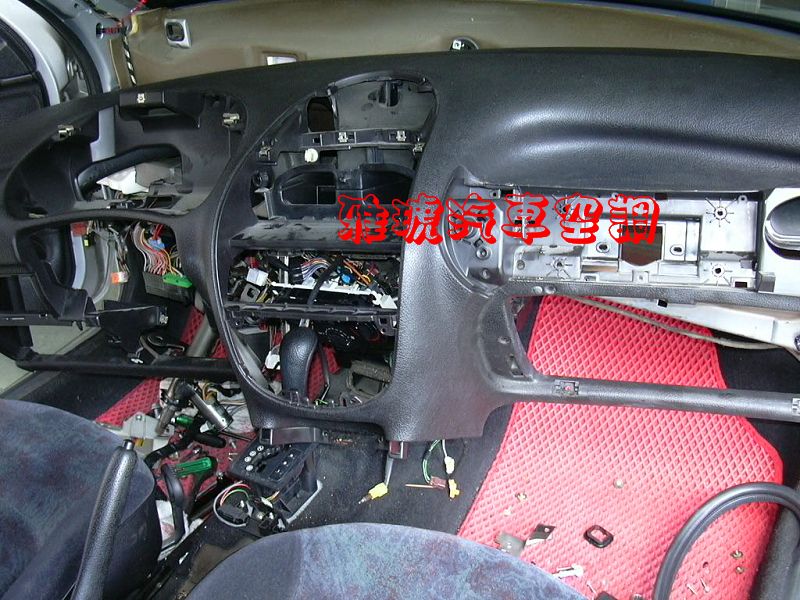

14.取出儀表板總成後一覽

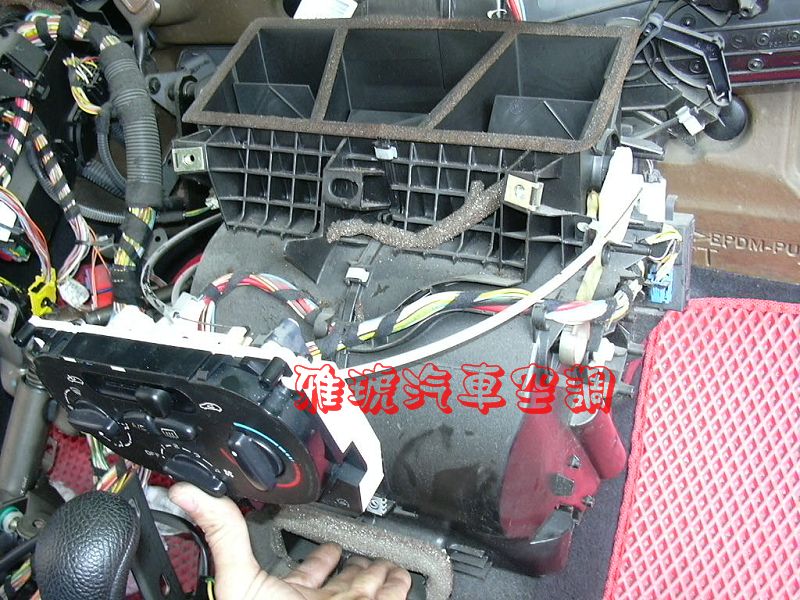

15.預備取出冷暖控制箱總成

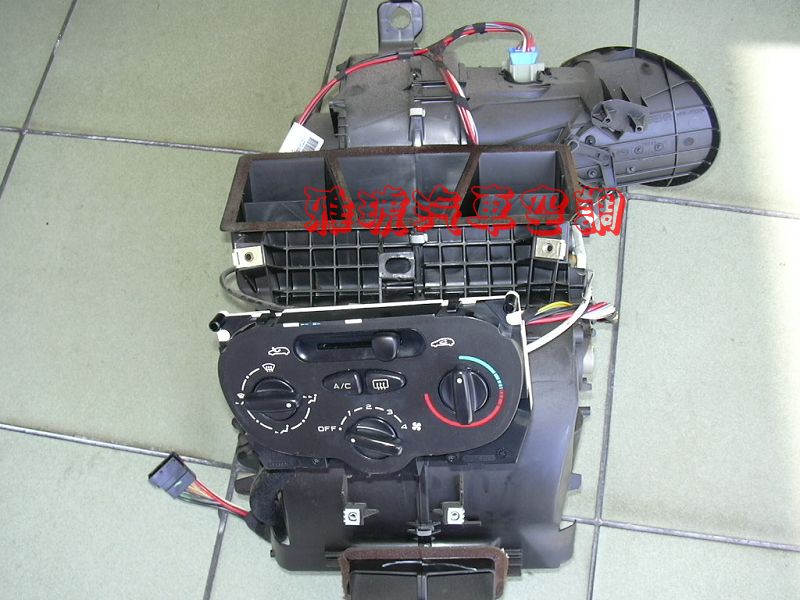

16.冷暖控制箱總成一覽

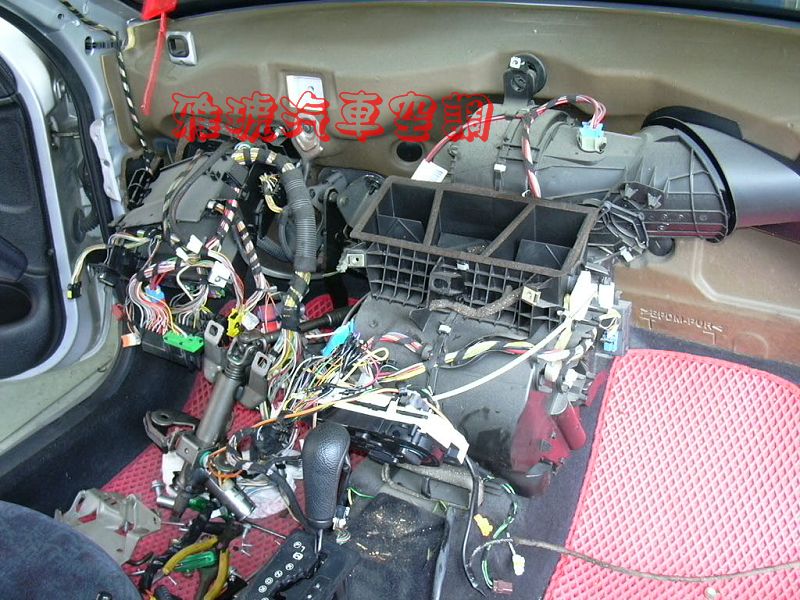

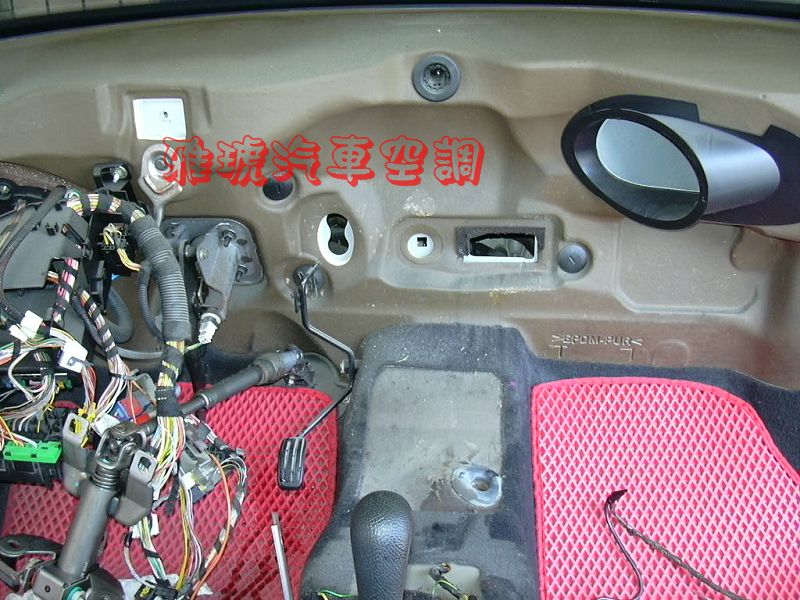

17.周邊拆除後一覽

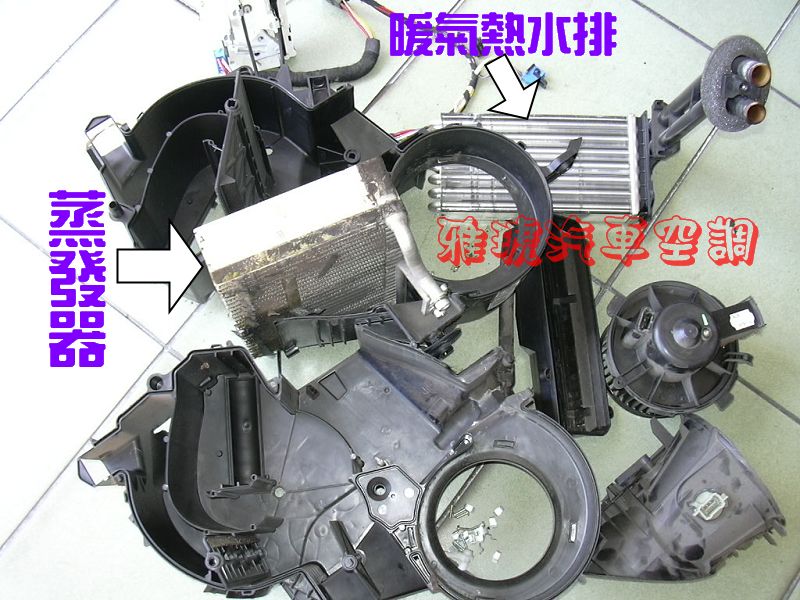

18.分解冷暖控制箱總成

19.取出蒸發器

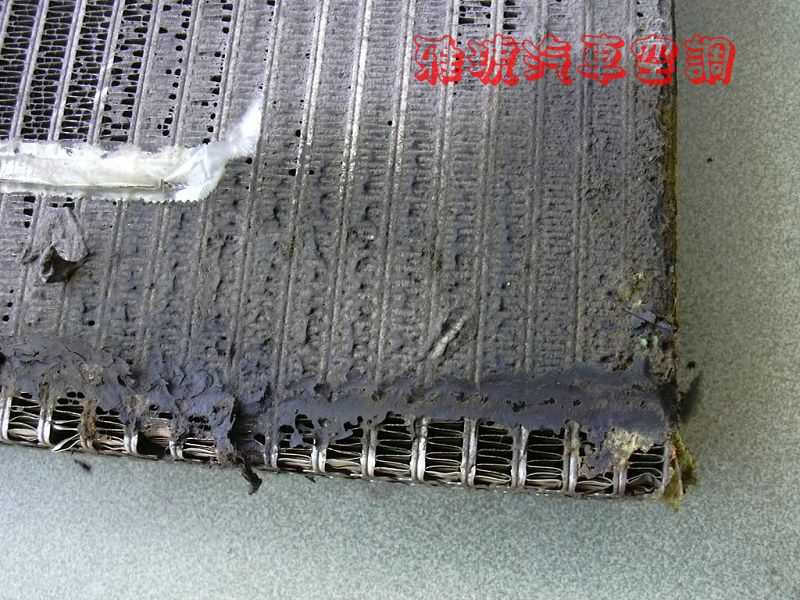

20.目視洩漏處(已加壓確定洩漏)

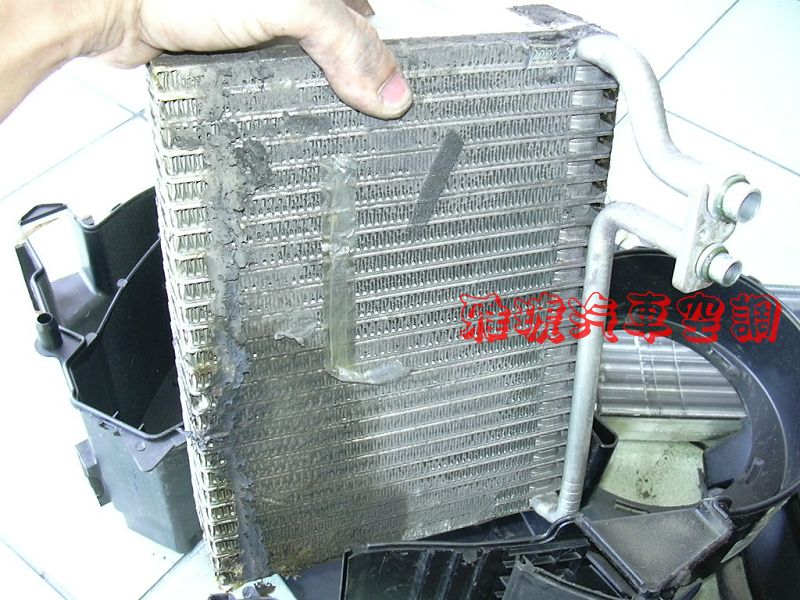

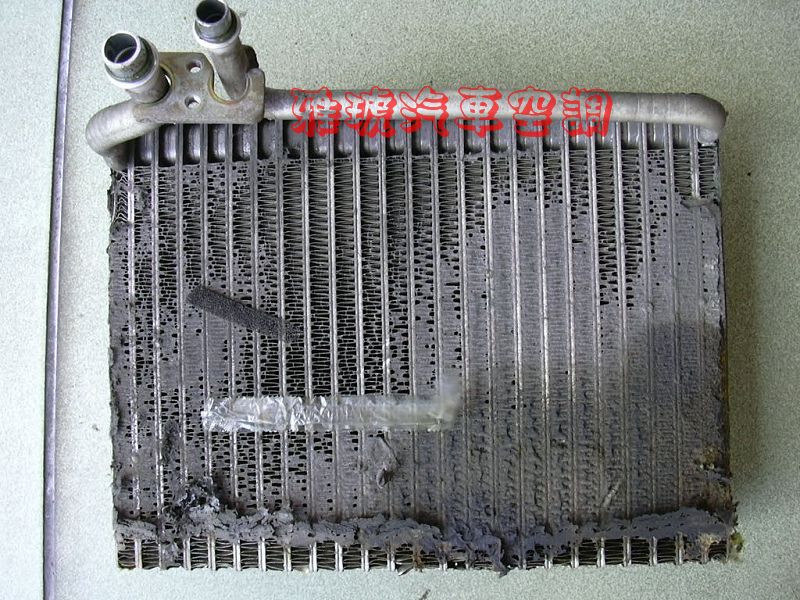

21.損壞(洩漏)蒸發器

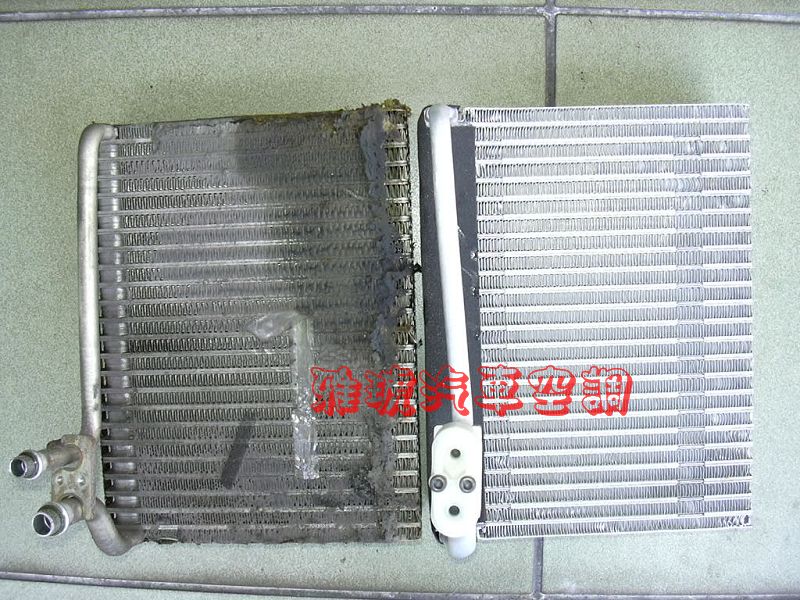

22.蒸發器新舊比較圖

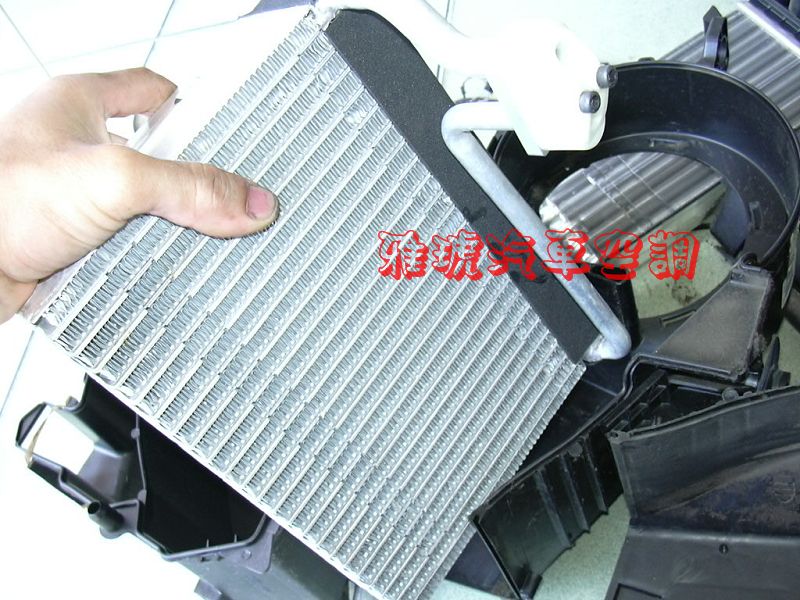

23.安裝全新品蒸發器

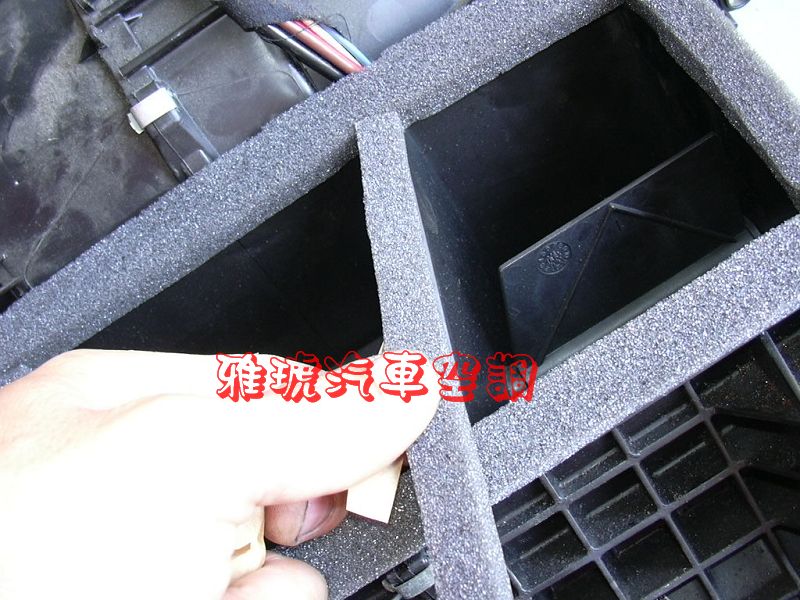

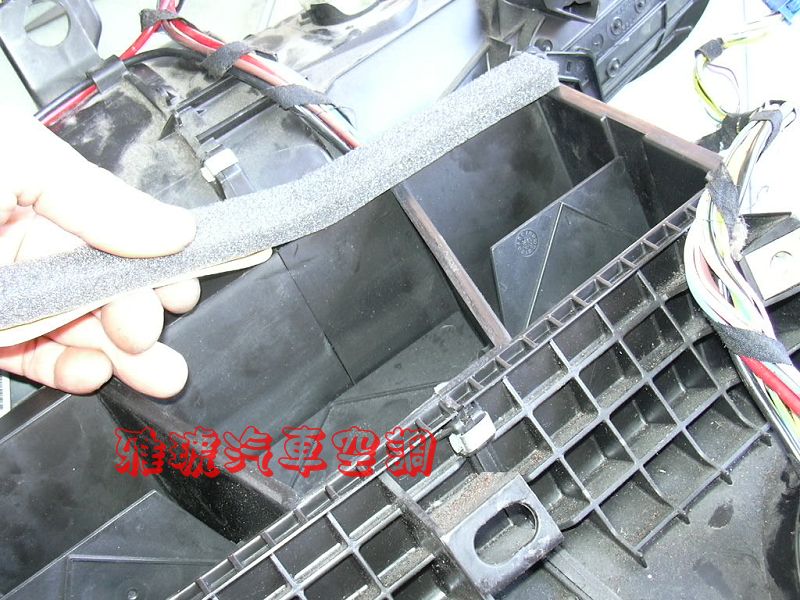

24.更換冷暖控制箱總成外部海綿

25.將損壞脫落或碳化密合不良海綿全數更換

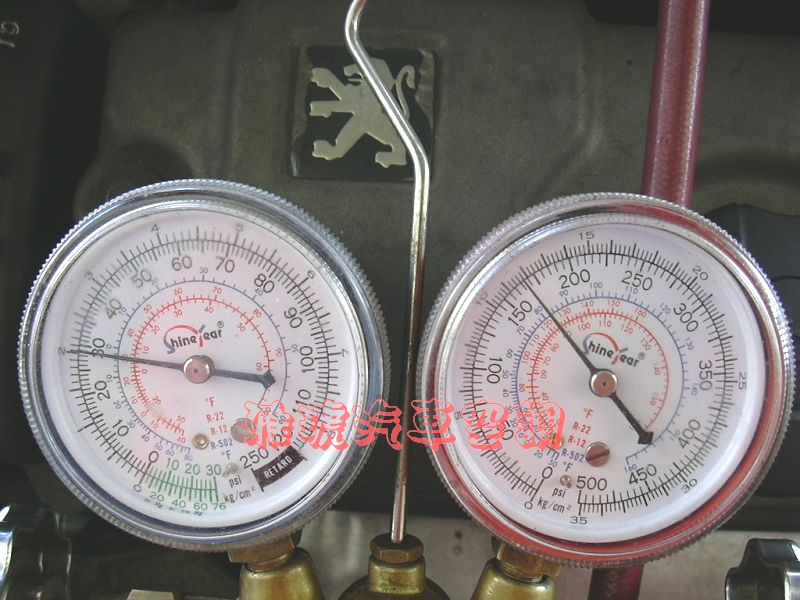

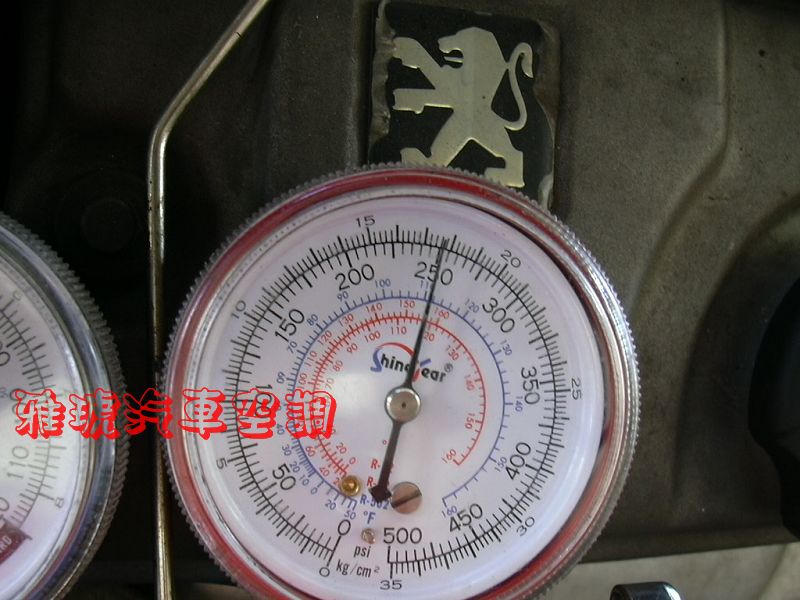

26.所有零件按原拆卸步驟裝回並進行冷氣系統加壓測試

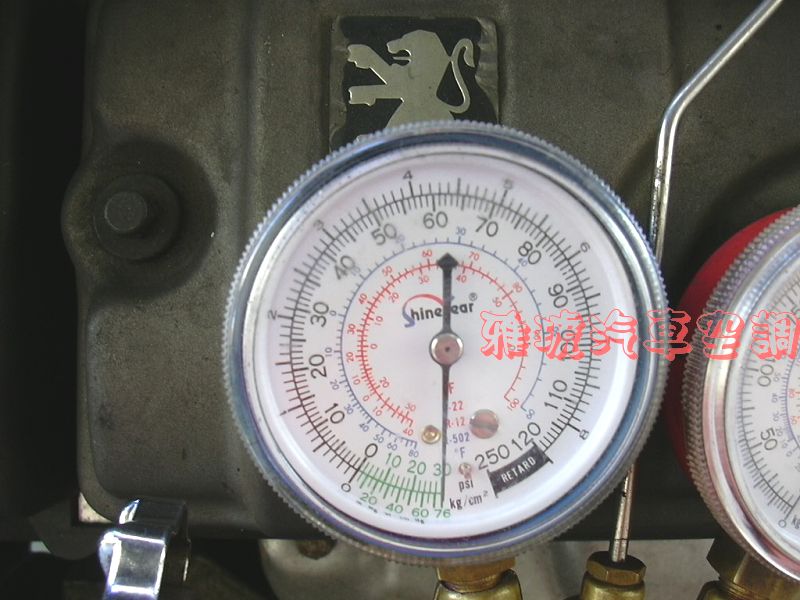

27.可進行負壓洩漏測試交叉觀察

28.確定無洩漏抽真空並適量補充冷凍油最後冷媒充填

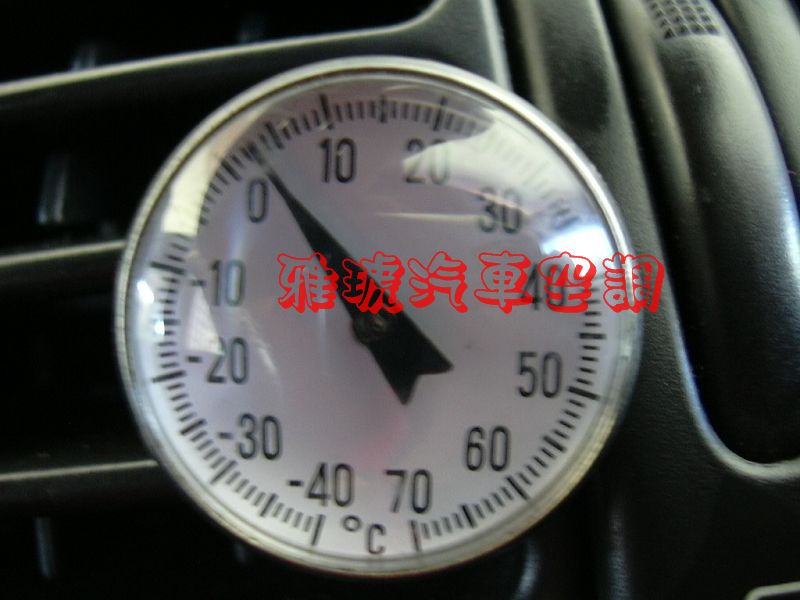

29.冷度效果測試

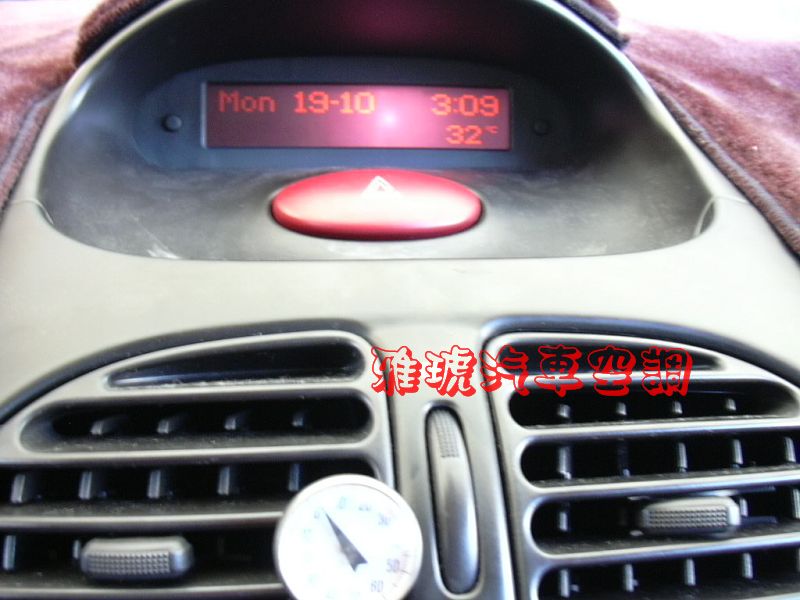

30.觀察出風口冷房表現
