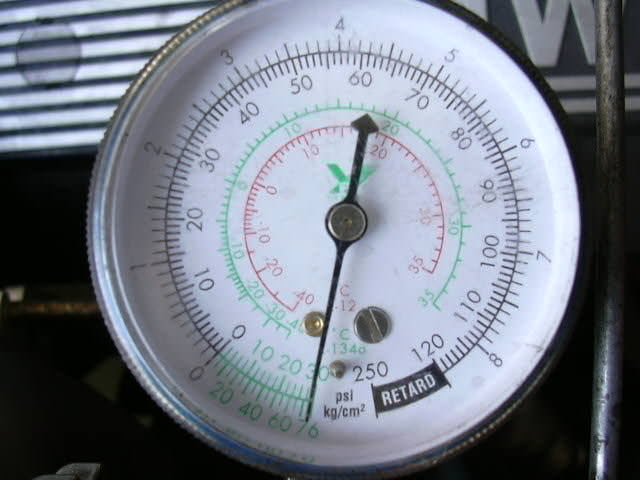

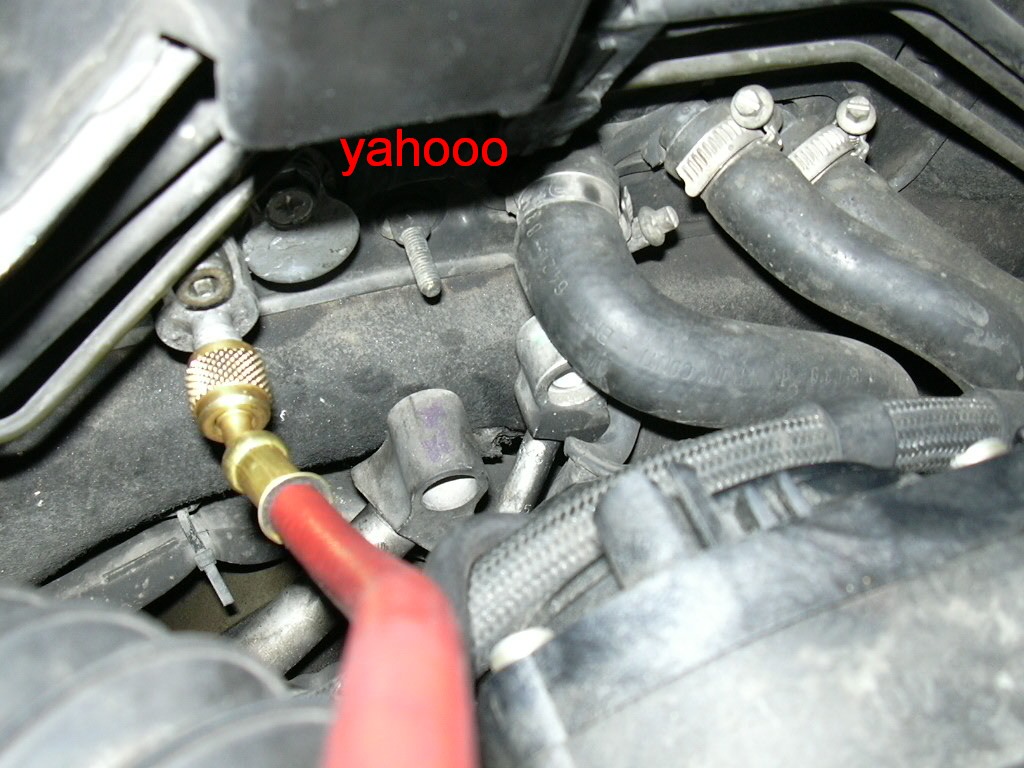

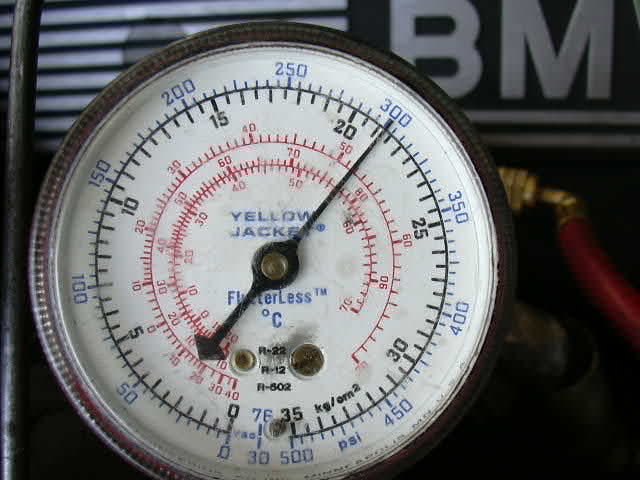

   1.為避免誤判錯換零件,先針對蒸發器施以特殊工具各別加壓測試 ,加壓至300 PSI



        2.採以加壓及負壓交叉測試             3.預備進行拆裝

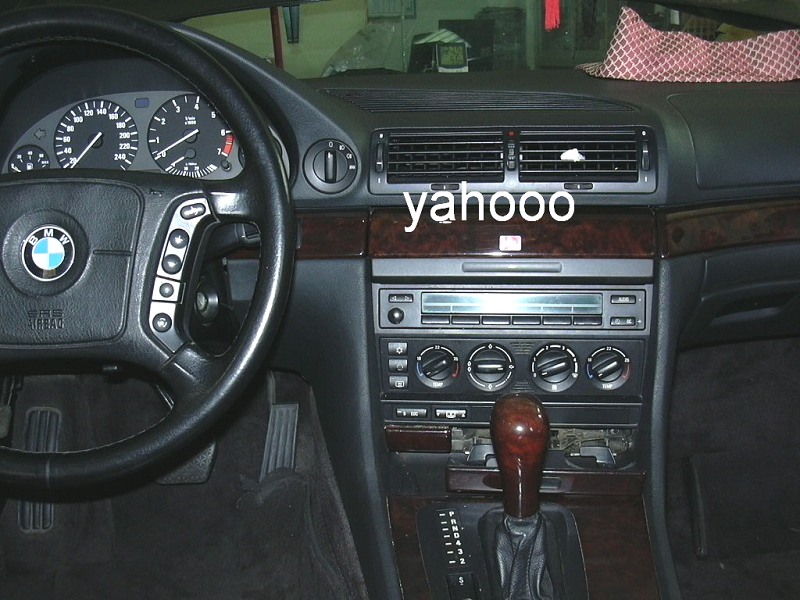

4.預備進行拆裝車室側圖

                                        5.中控台零件拆卸



  6.中央馬鞍及中控台拆卸

                                        7.乘客座周邊零件拆卸

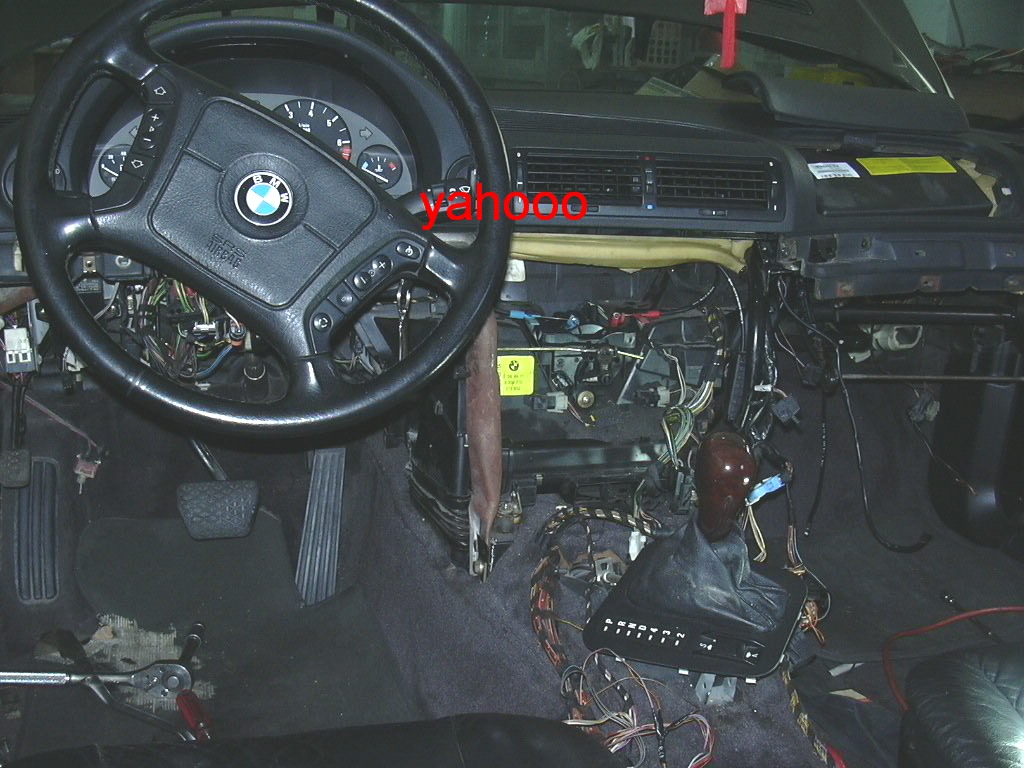

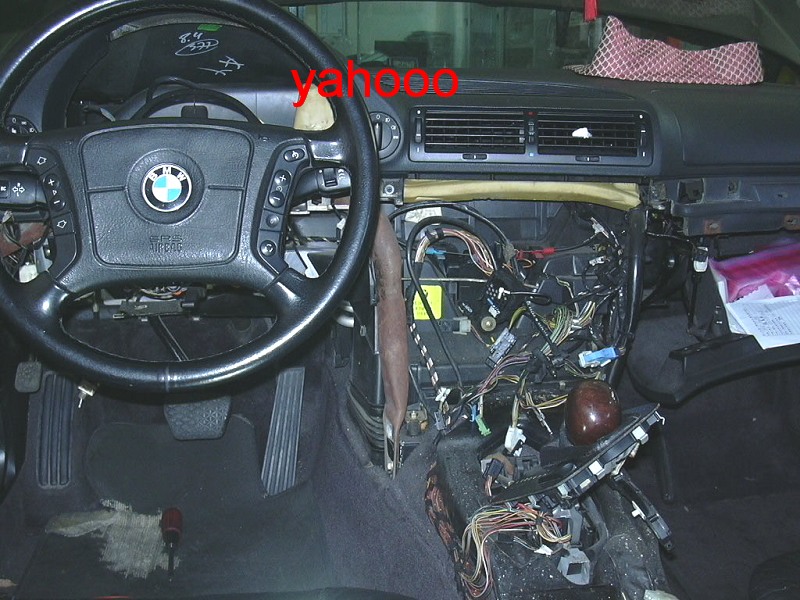

                     8.將儀表板總成拆下並預備將固定鐵架拆下

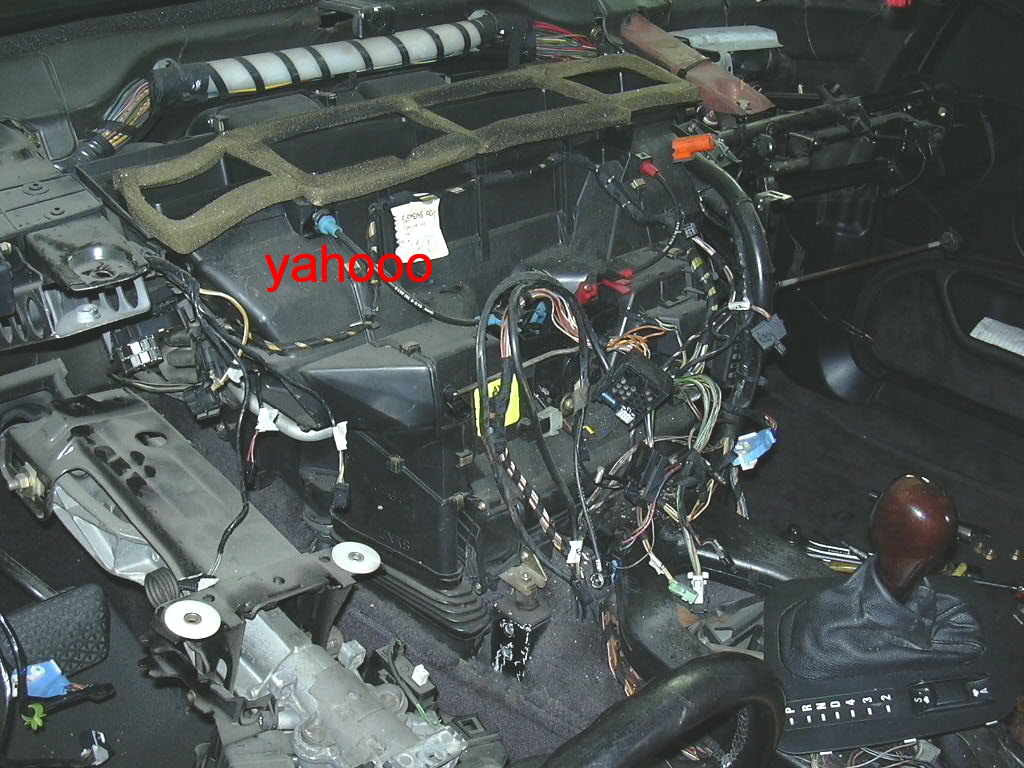

                     9.將固定鐵架拆下後預備冷暖控制箱總成拆下

                              10.預備移除冷暖控制箱總成

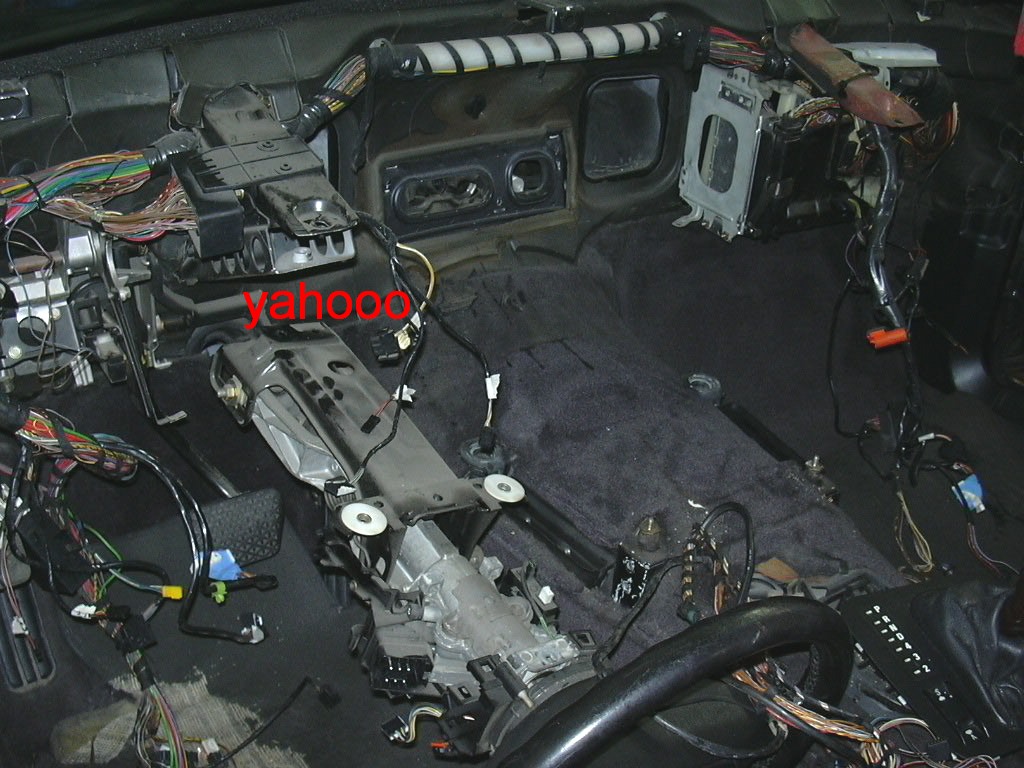

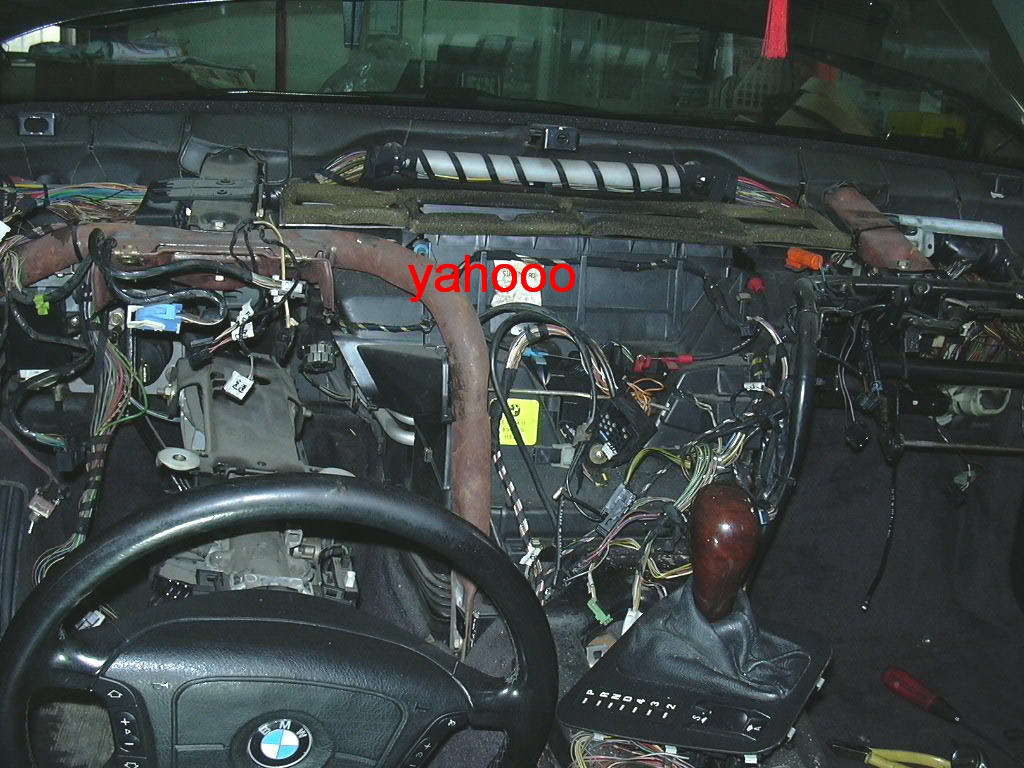

                              11.將冷暖控制箱總成拆下後車室圖

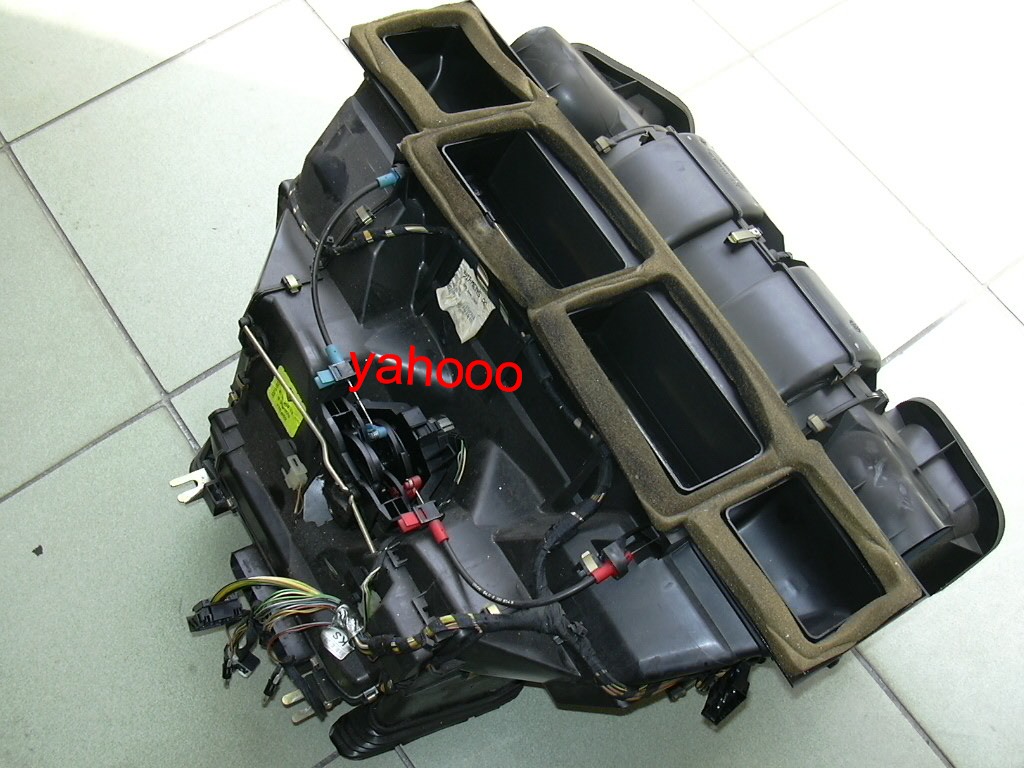

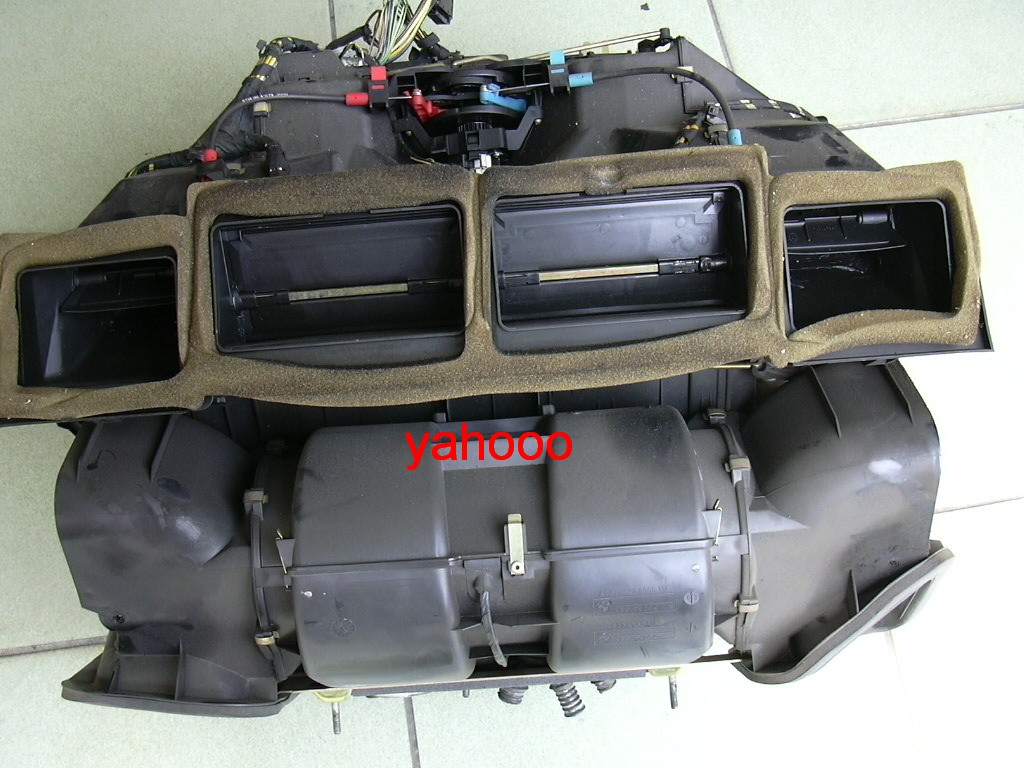

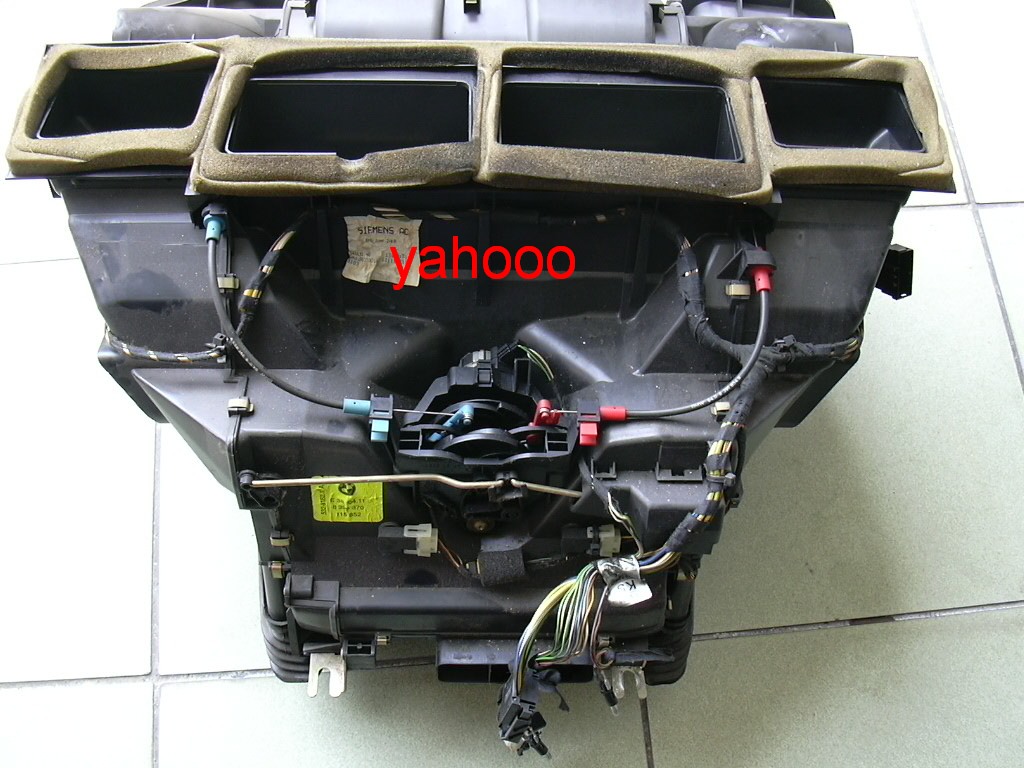

                               12.冷暖控制相總成外觀前方正視圖



                              13.冷暖控制箱總成俯瞰圖

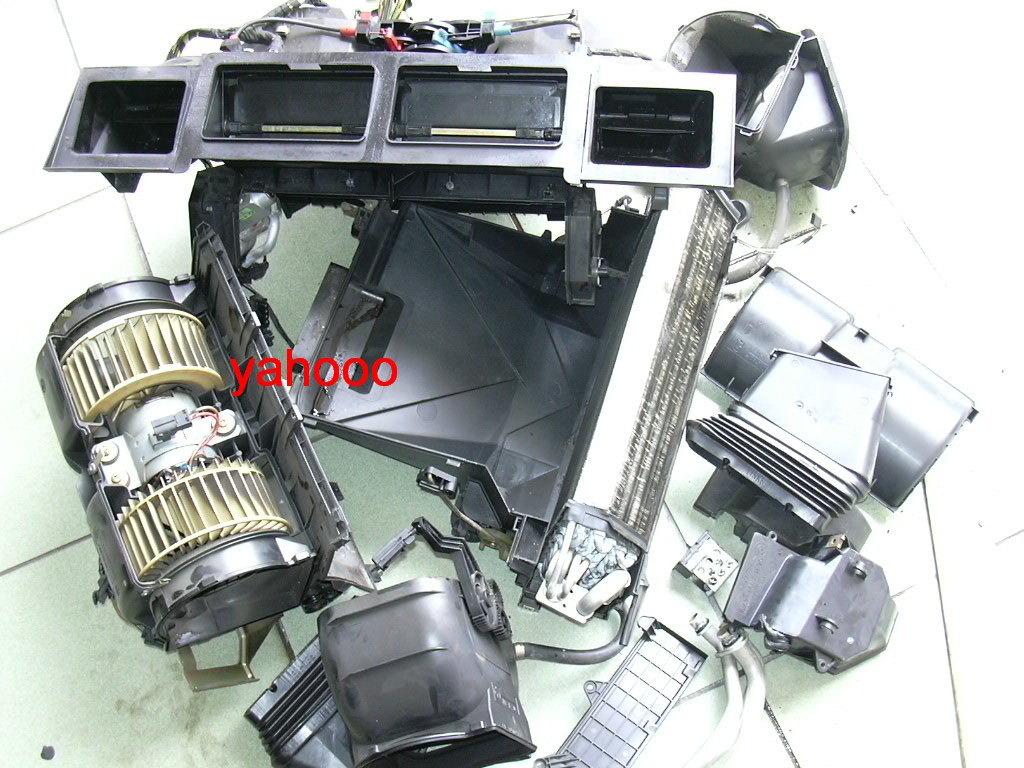

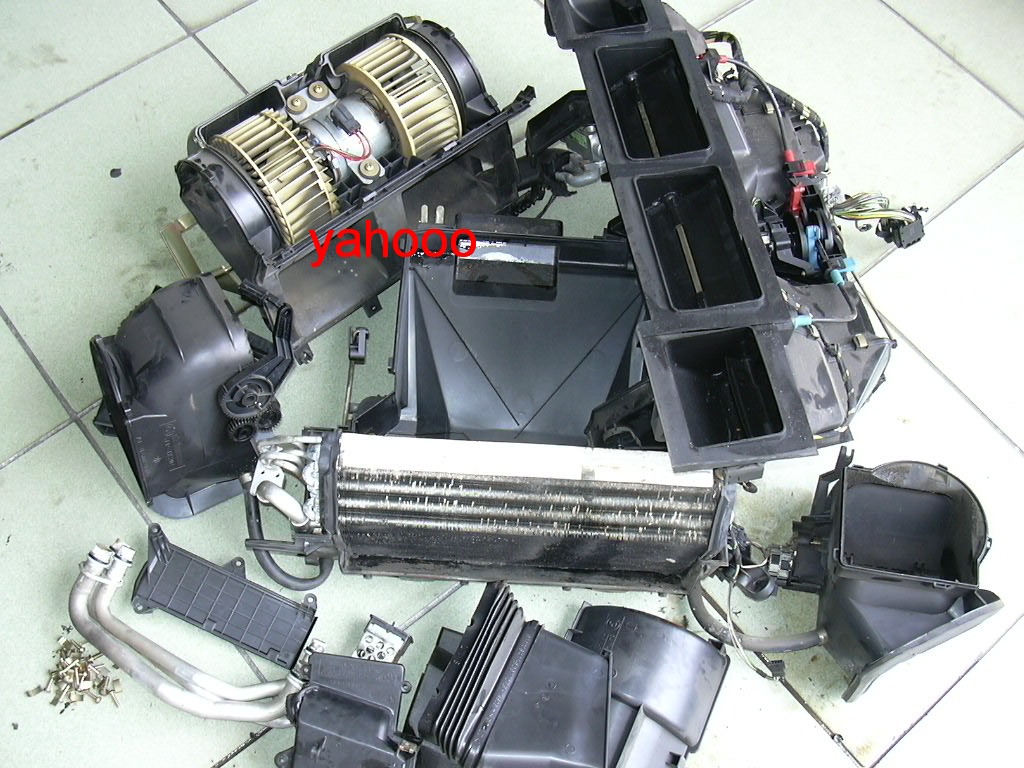

                              14.進行冷暖控制箱總成細部分解

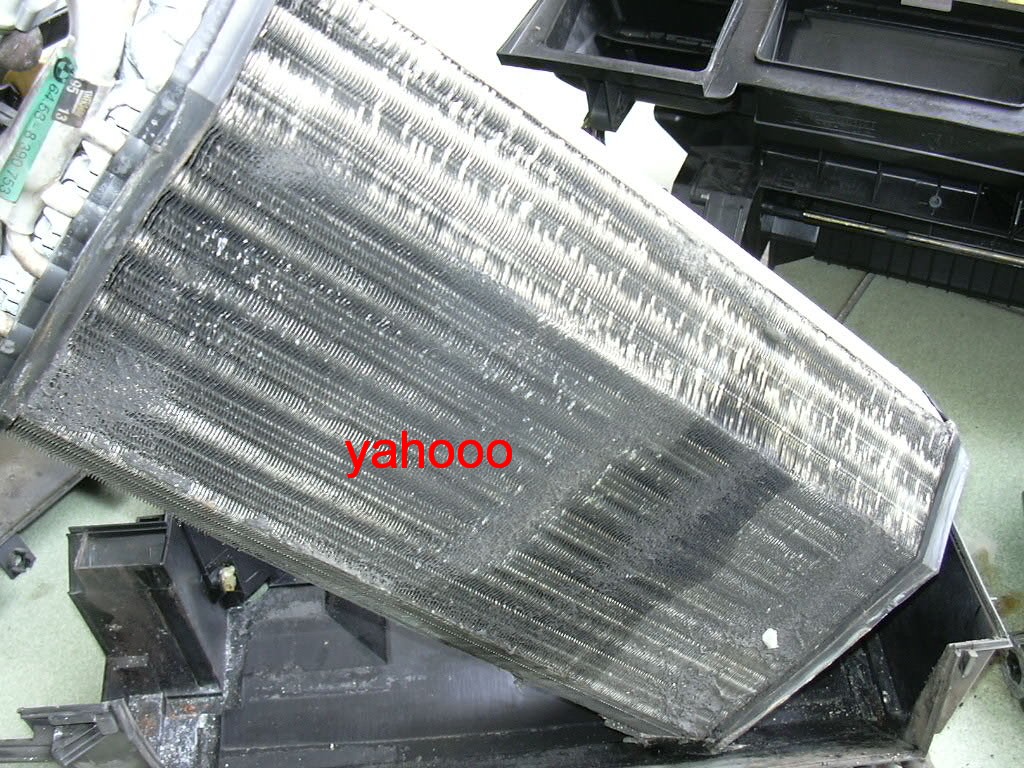

                              15.目視觀察蒸發器是否洩漏

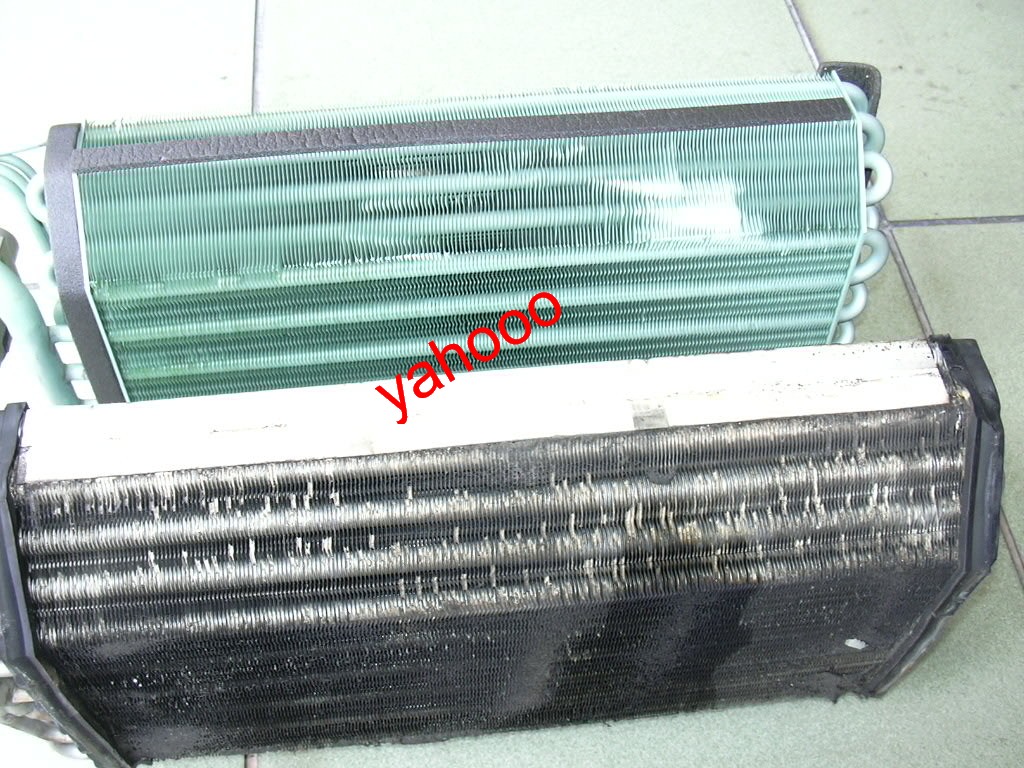

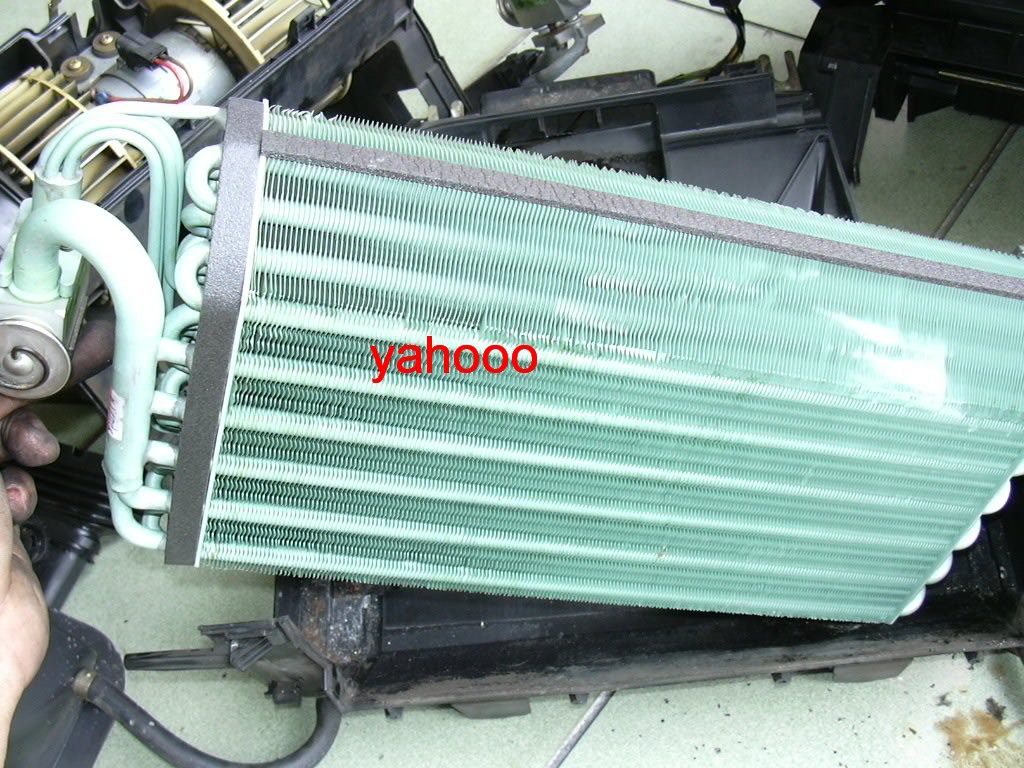

        16.取下故障損壞之蒸發器         17.新舊蒸發器比較圖

      18.安裝蒸發器新品及膨脹閥並依元件拆卸步驟裝回各部零件
