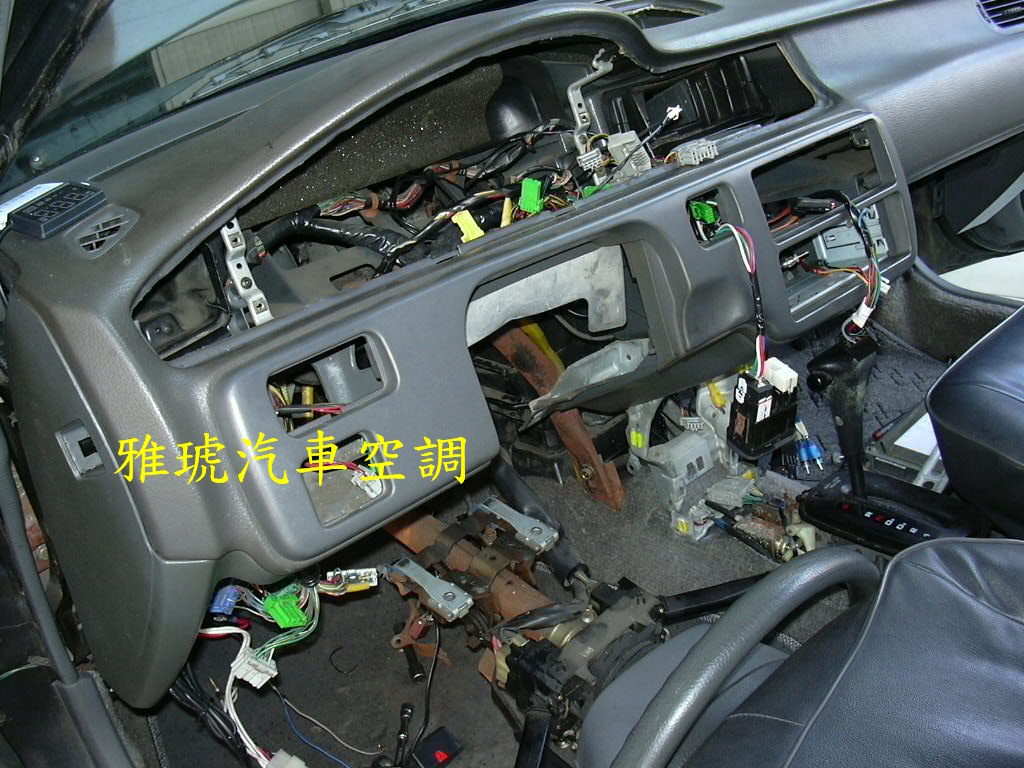

1.拆卸各固定螺絲預備將儀錶板總成取下

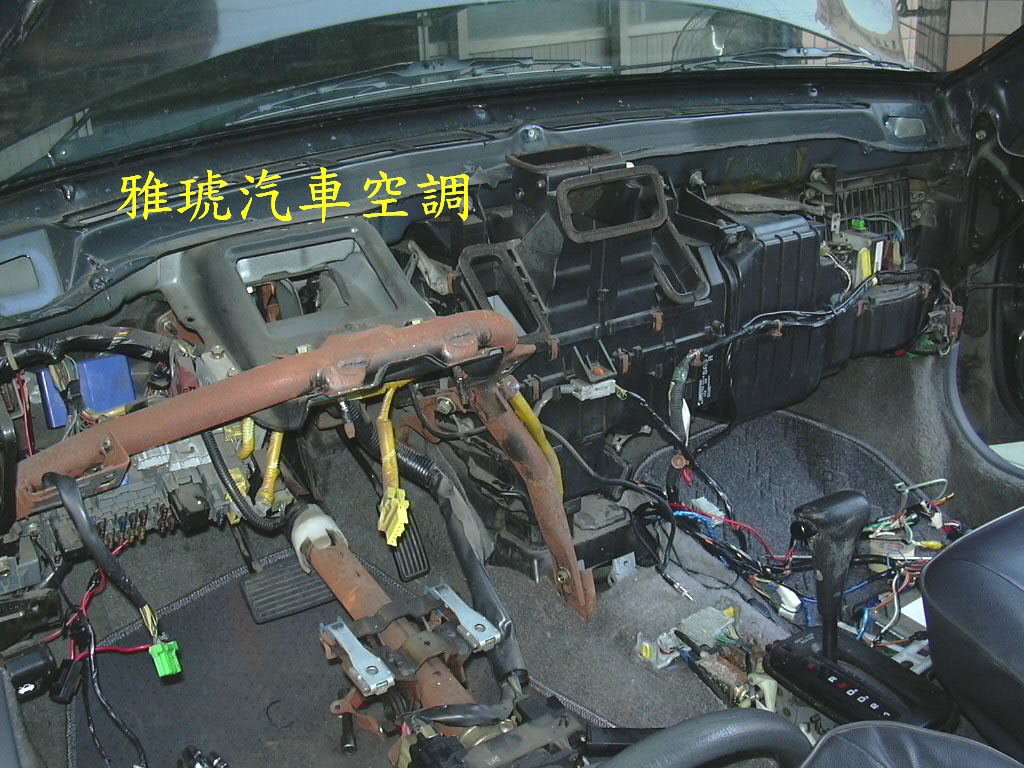

2.取下儀錶板總成

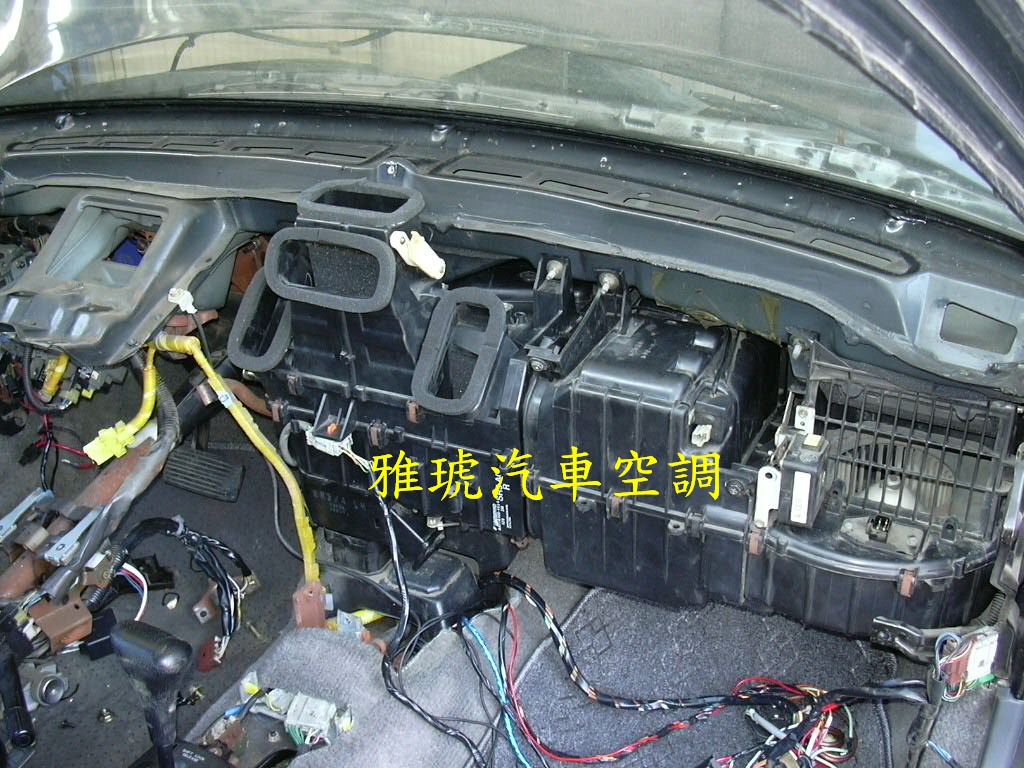

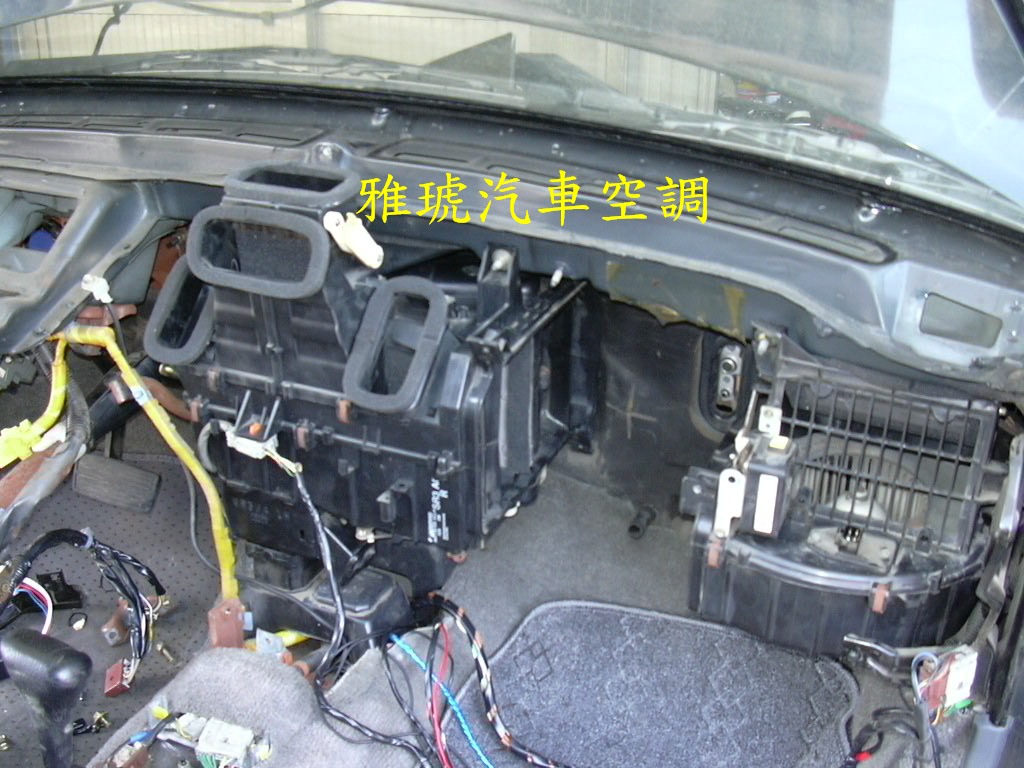

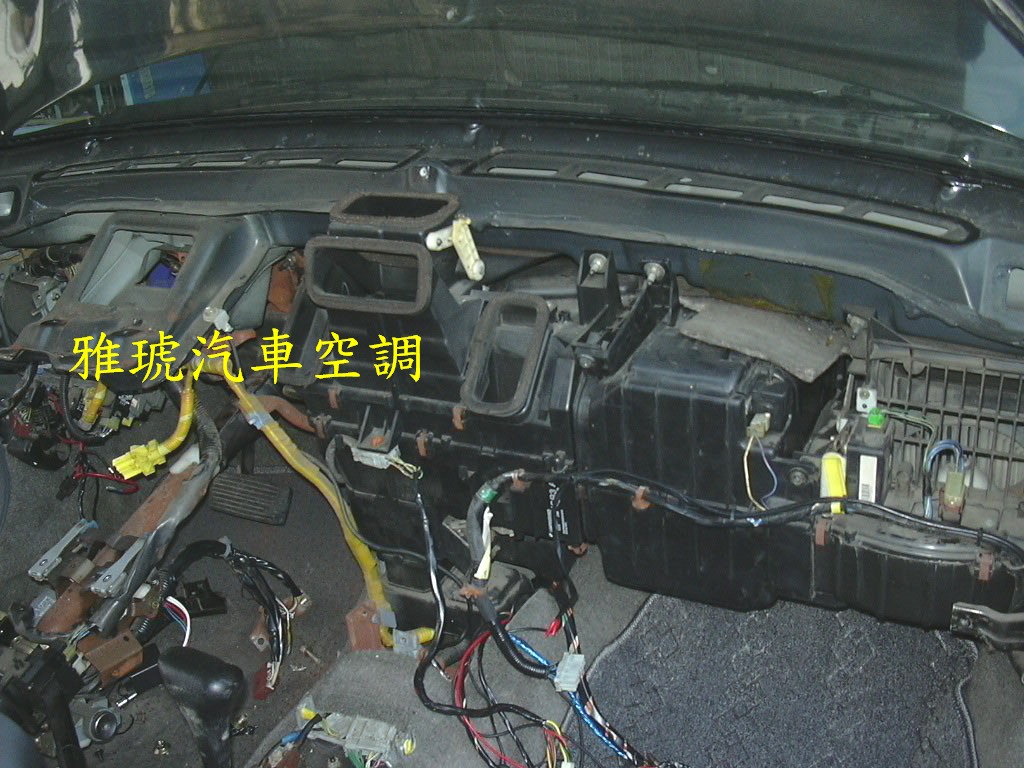

3.取下儀錶板總成樣貌

4.拆卸暖氣控制箱總成、蒸發器總成與鼓風機總成

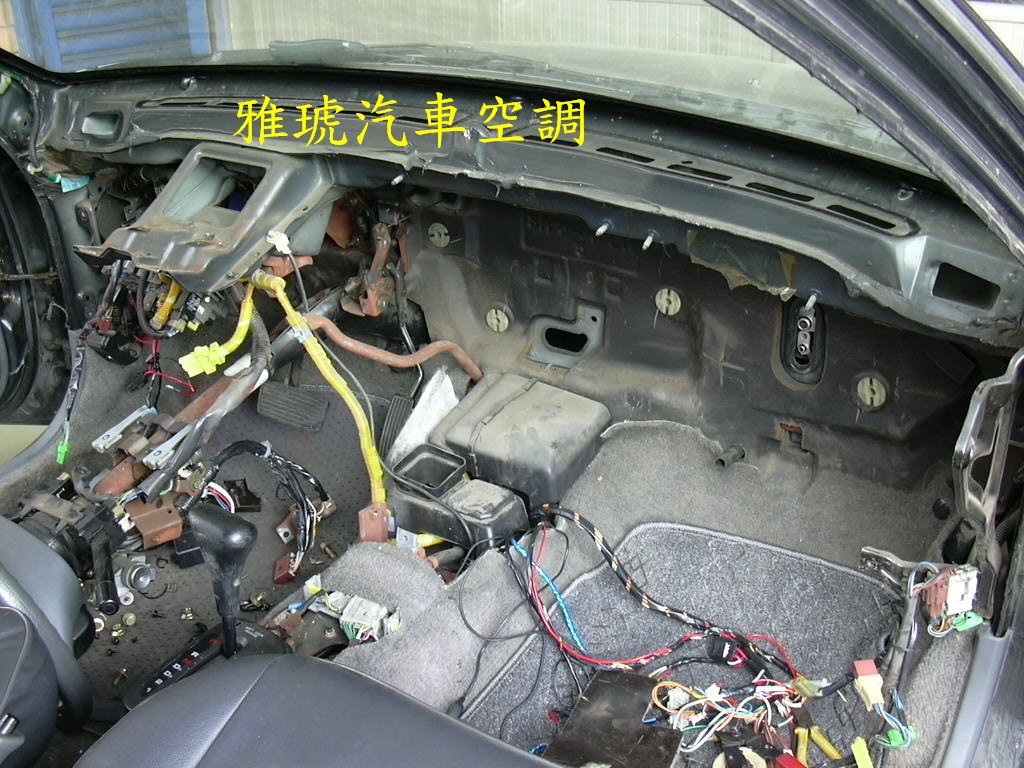

5.各部零件取下後樣貌

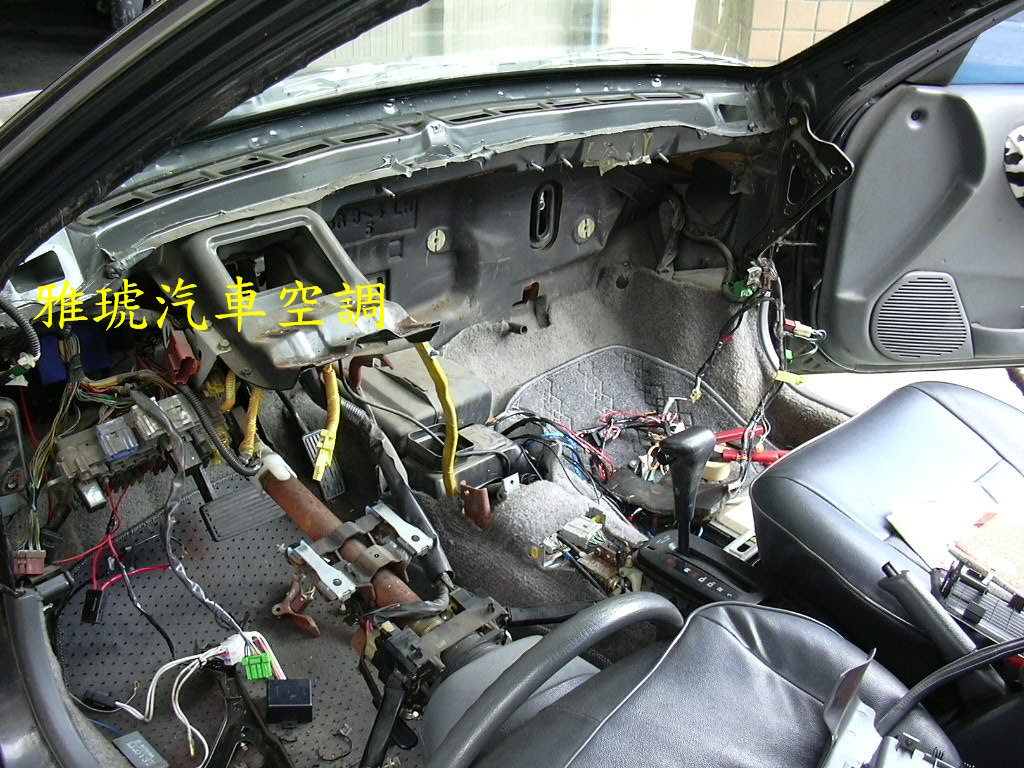

5.另一角度側圖

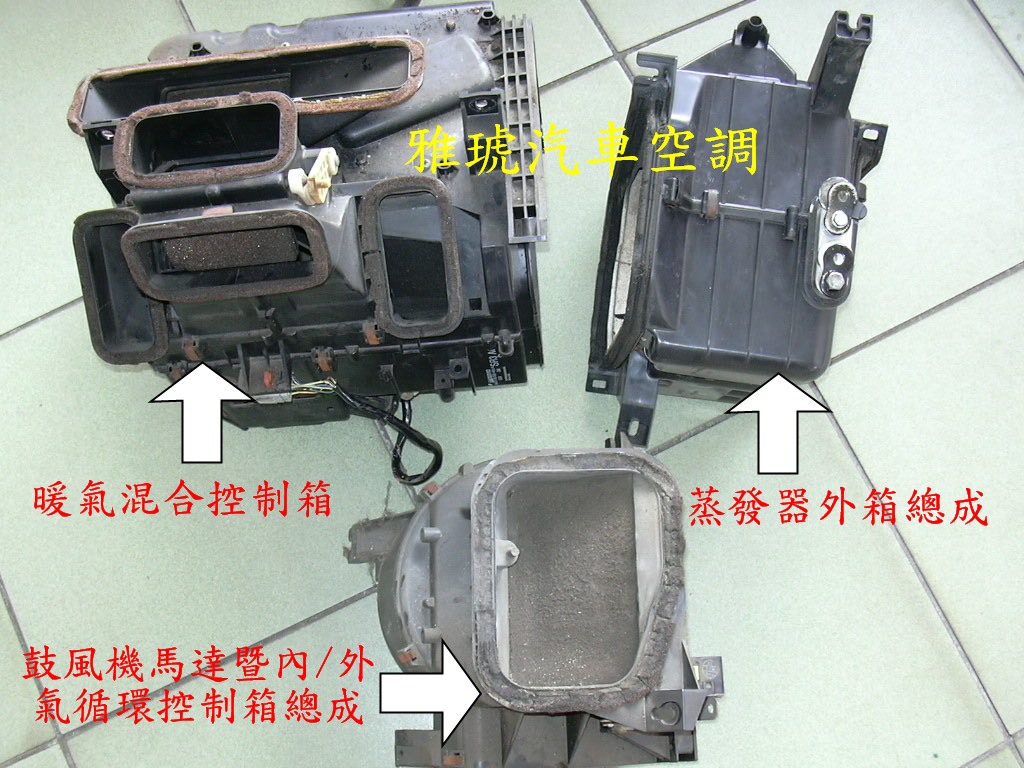

6.取下零件說明

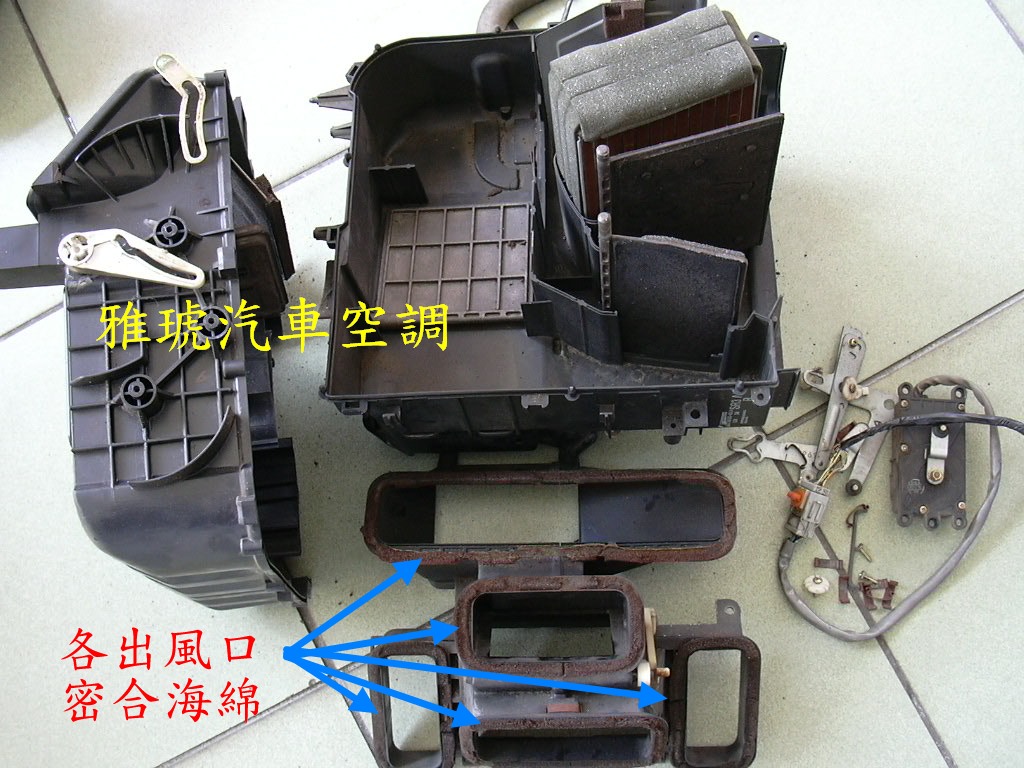

7.進行各部零件分解清潔與海棉重新更換包覆

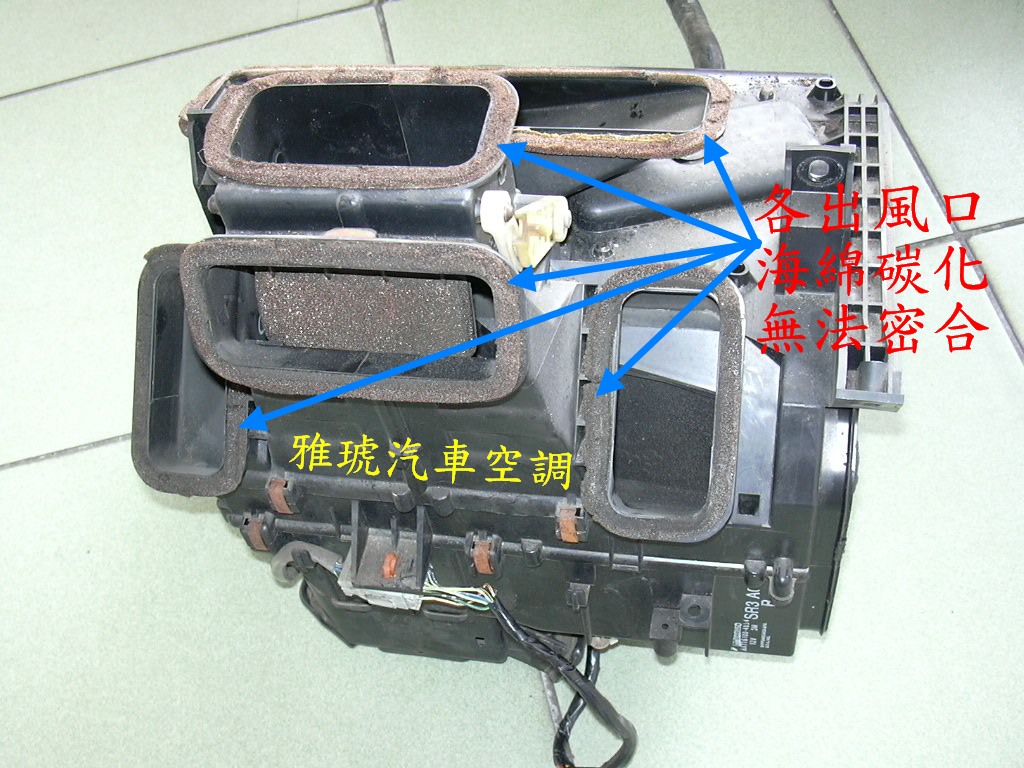

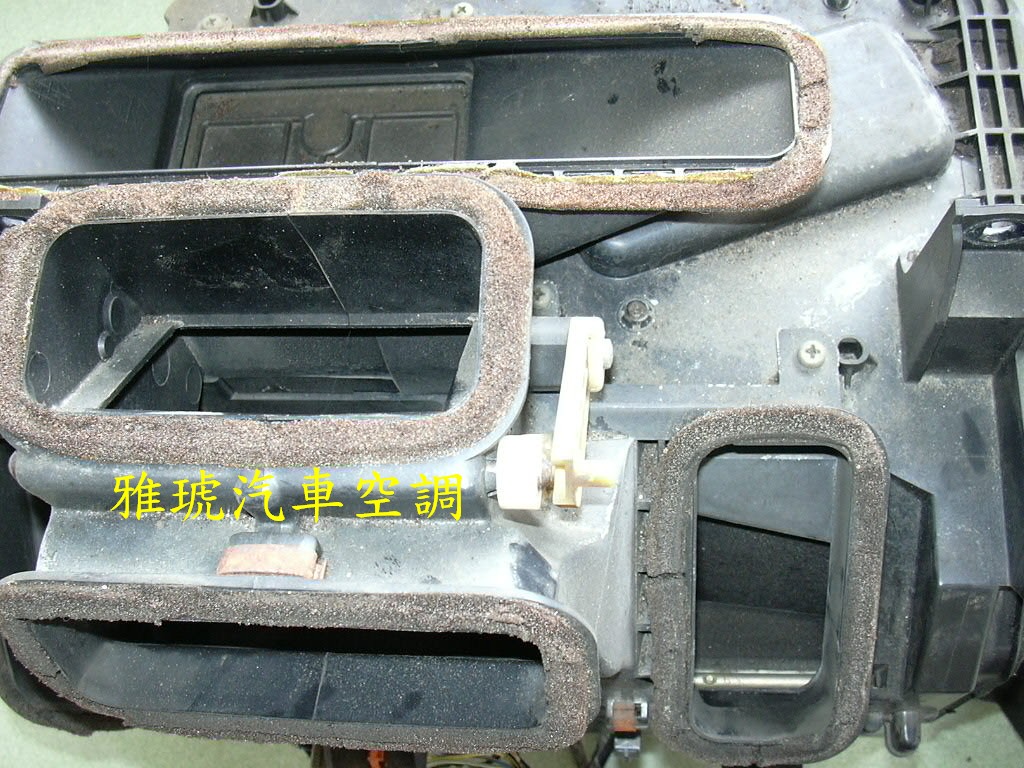

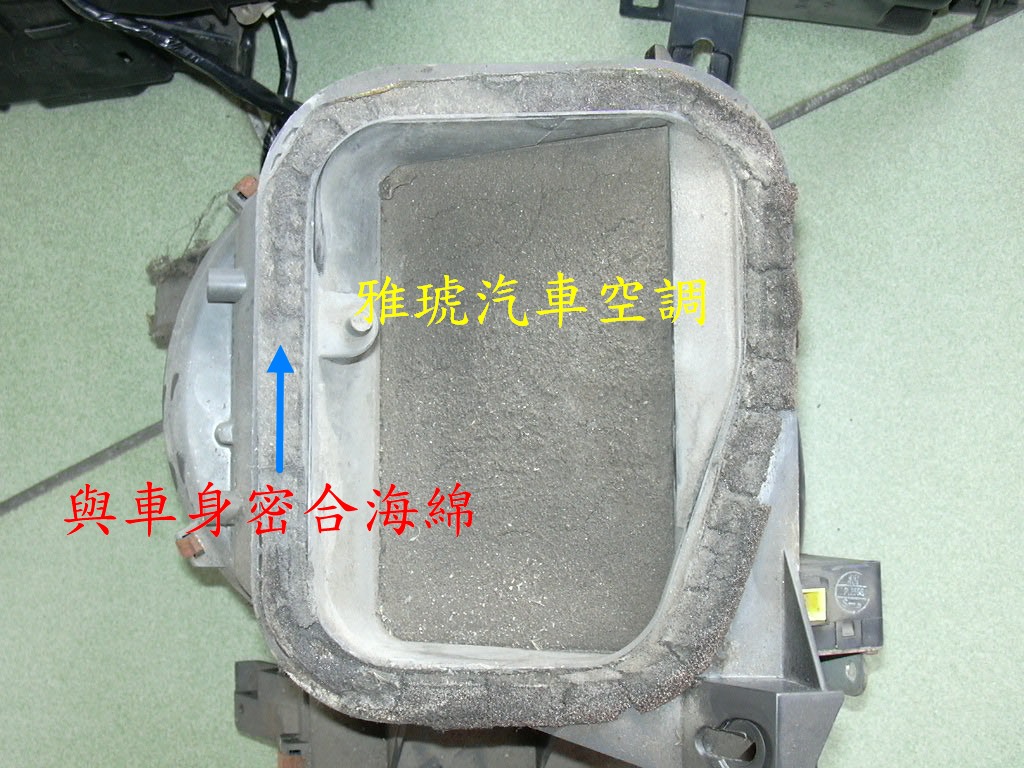

8.損壞之海棉無法達到良好的銜接密封,會有漏氣風量不足與風向錯誤等情形

9.內外氣控制風門若無密合者,會產生車外熱空氣進入影響冷房效率

10.暖氣控制箱總成分解

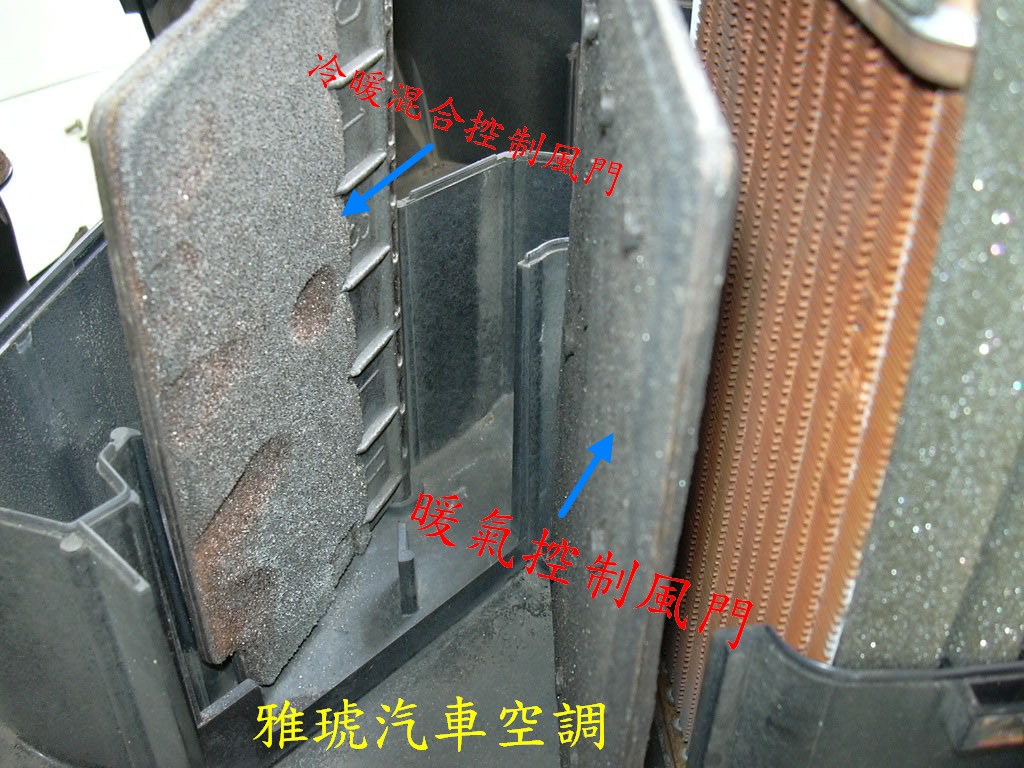

11.風門控制海綿更換以達確實之風向與冷度輸出

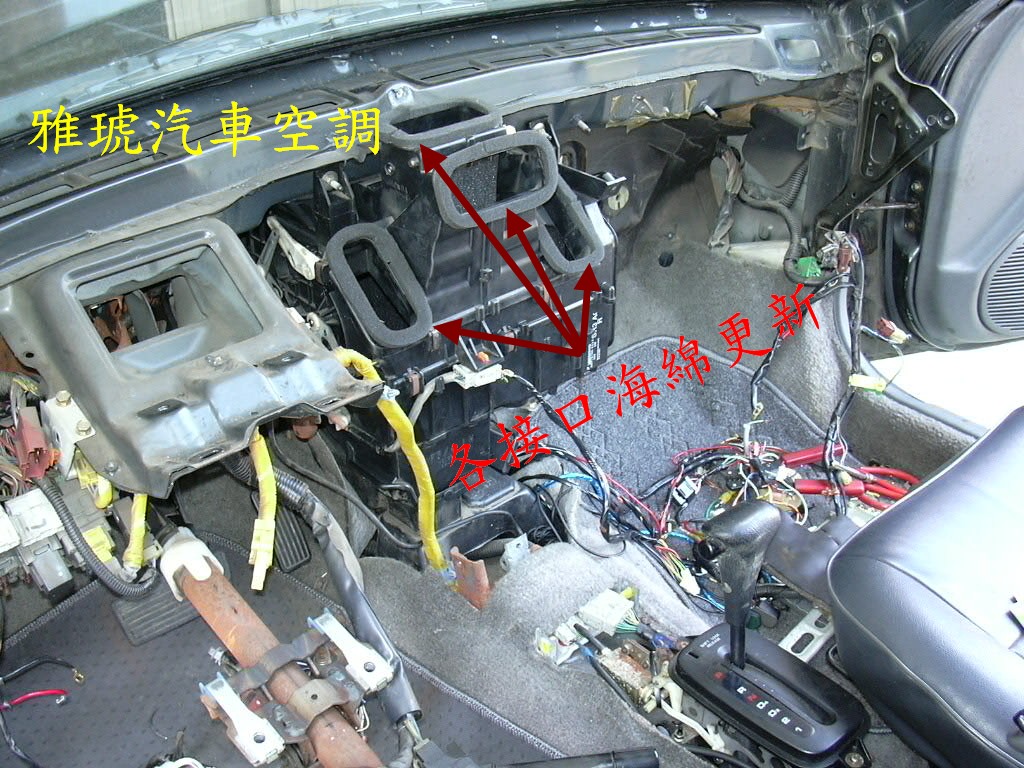

12.逐步安裝已完成處理之零件A

13.逐步安裝已完成處理之零件B

14.逐步安裝已完成處理之零件C,再適當清潔依原步驟裝回所有零件
