圖一:拆裝前原貌

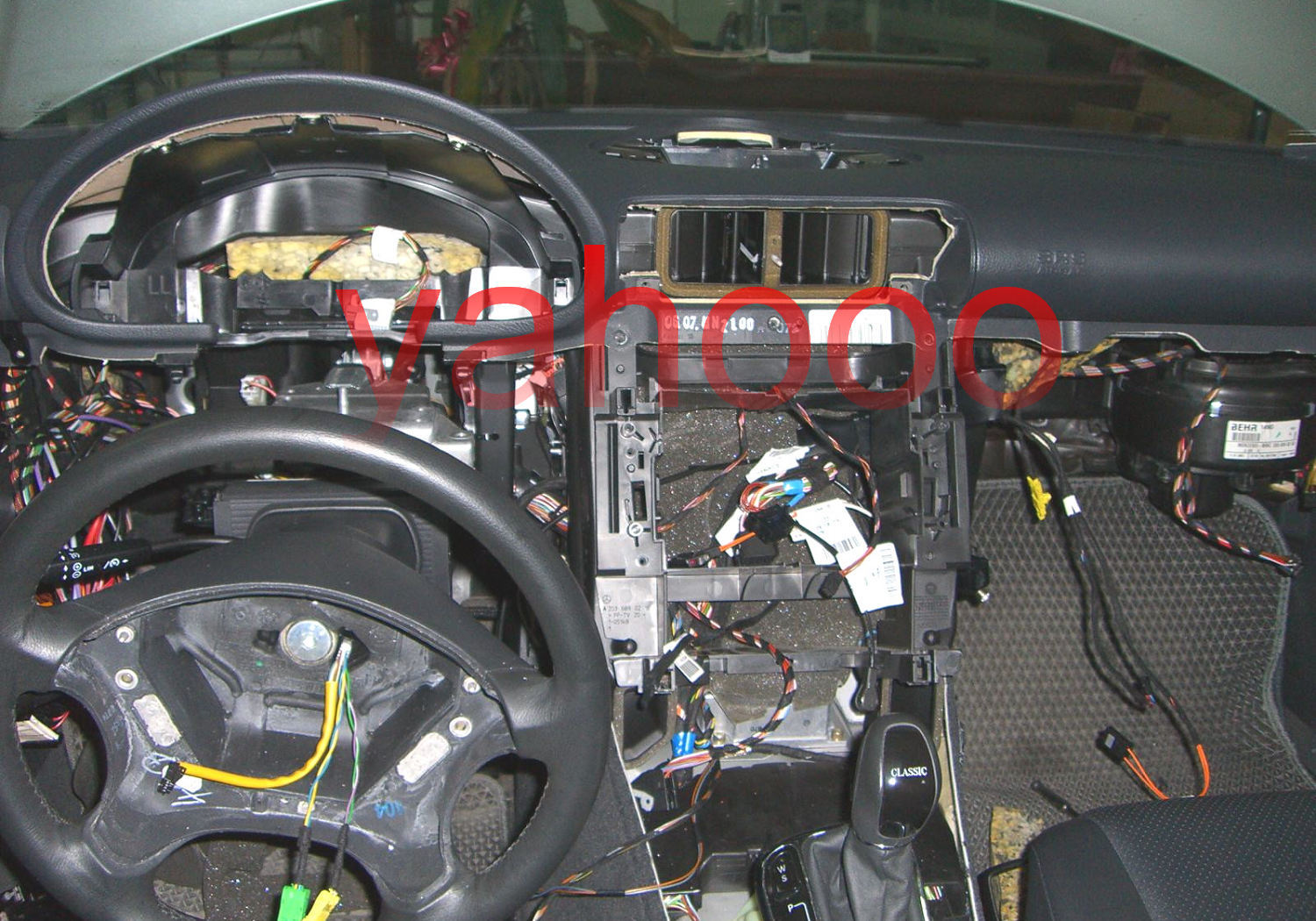

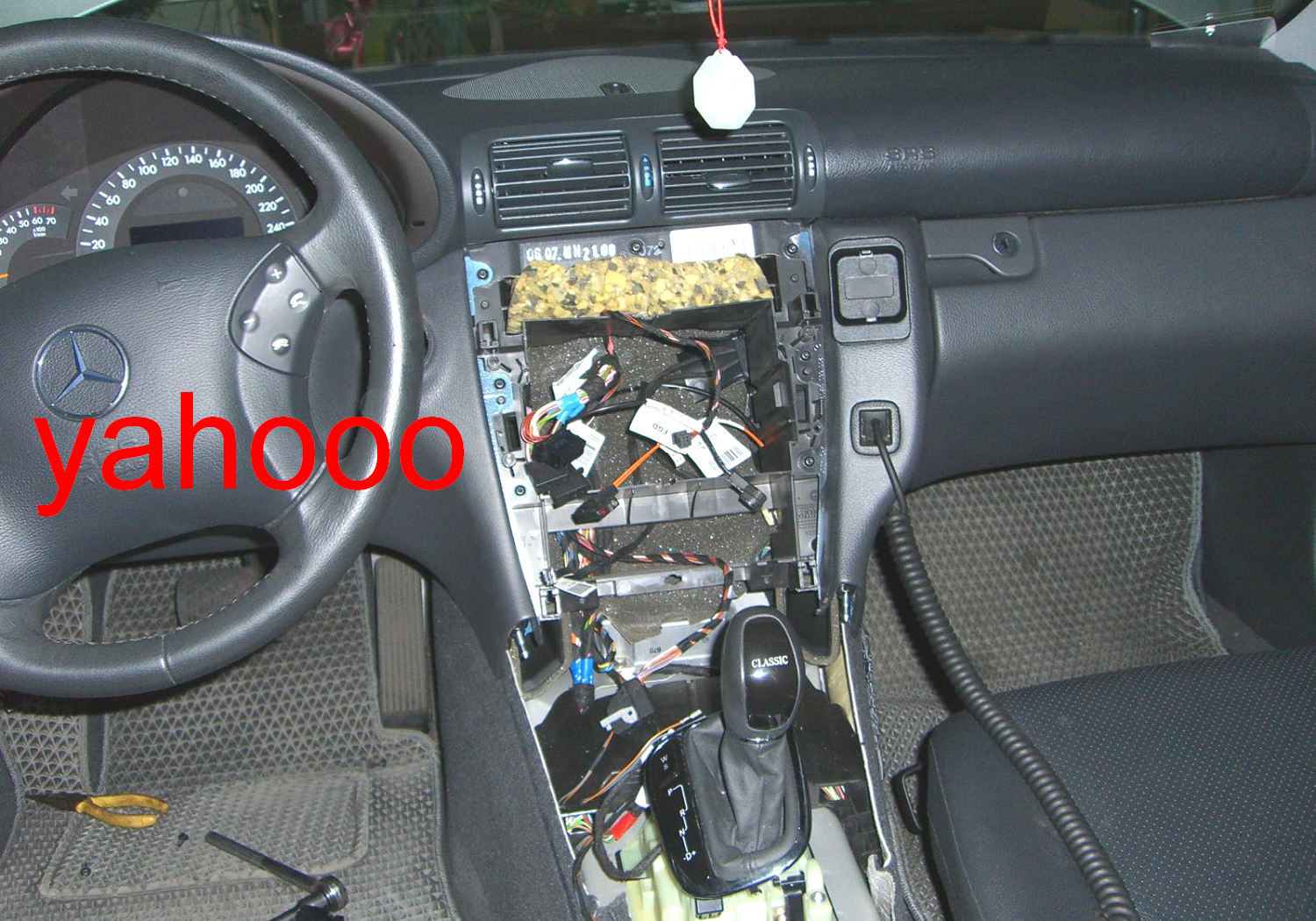

圖二:儀表及中央馬鞍相關組件拆下





圖三:拆下儀表週邊

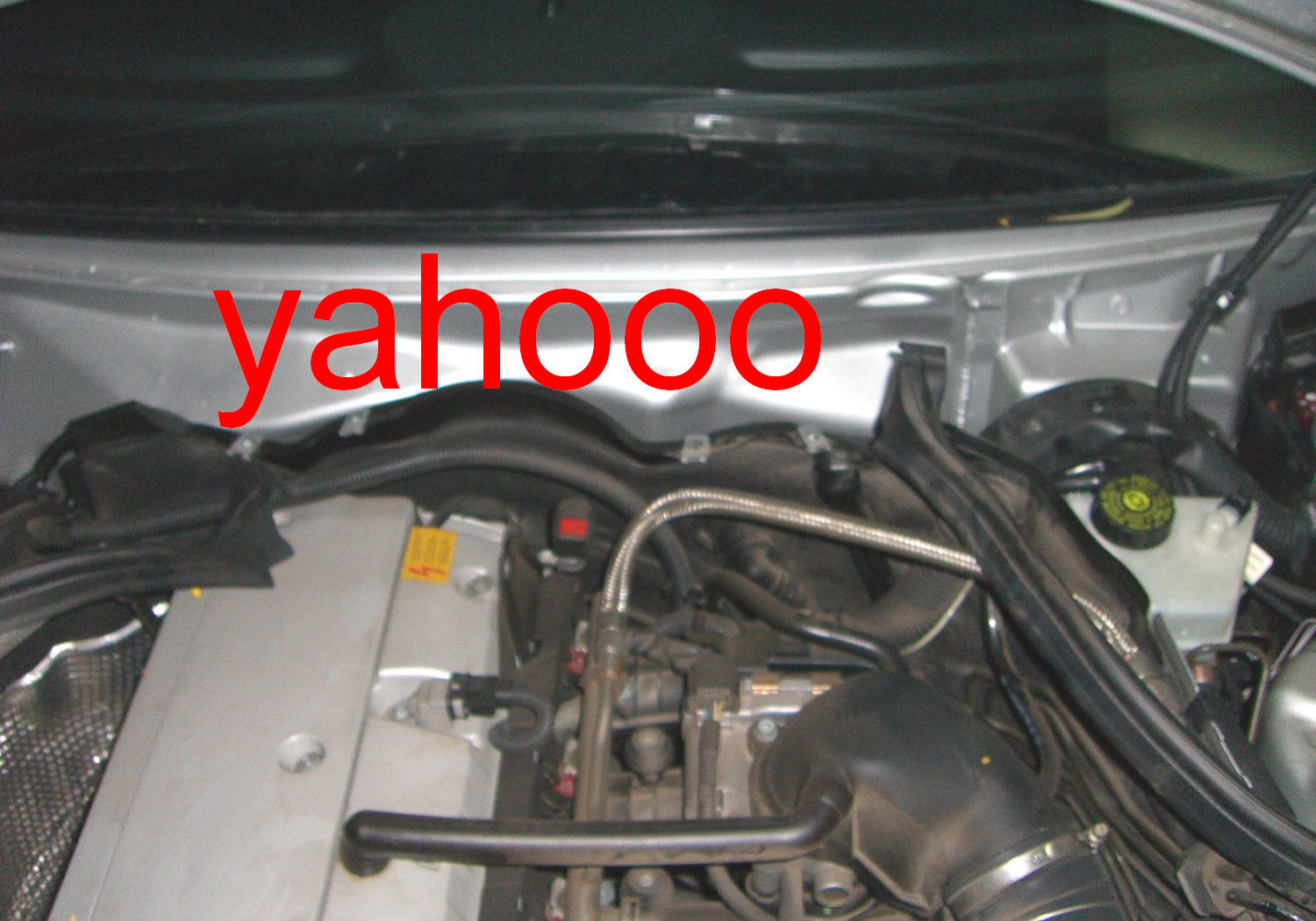

圖四:拆下引擎室週邊



圖五:拆下方向機柱及儀表週邊

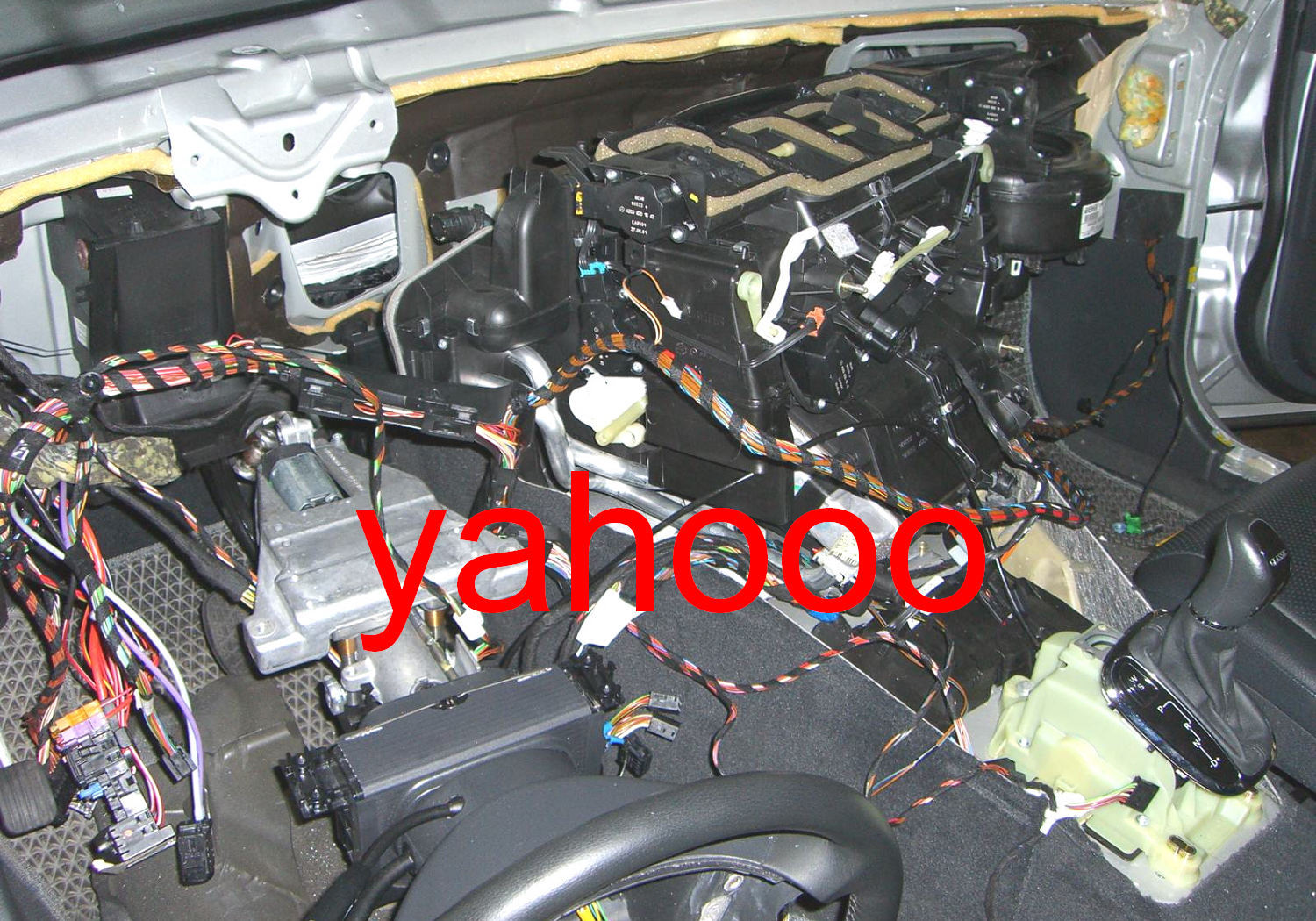

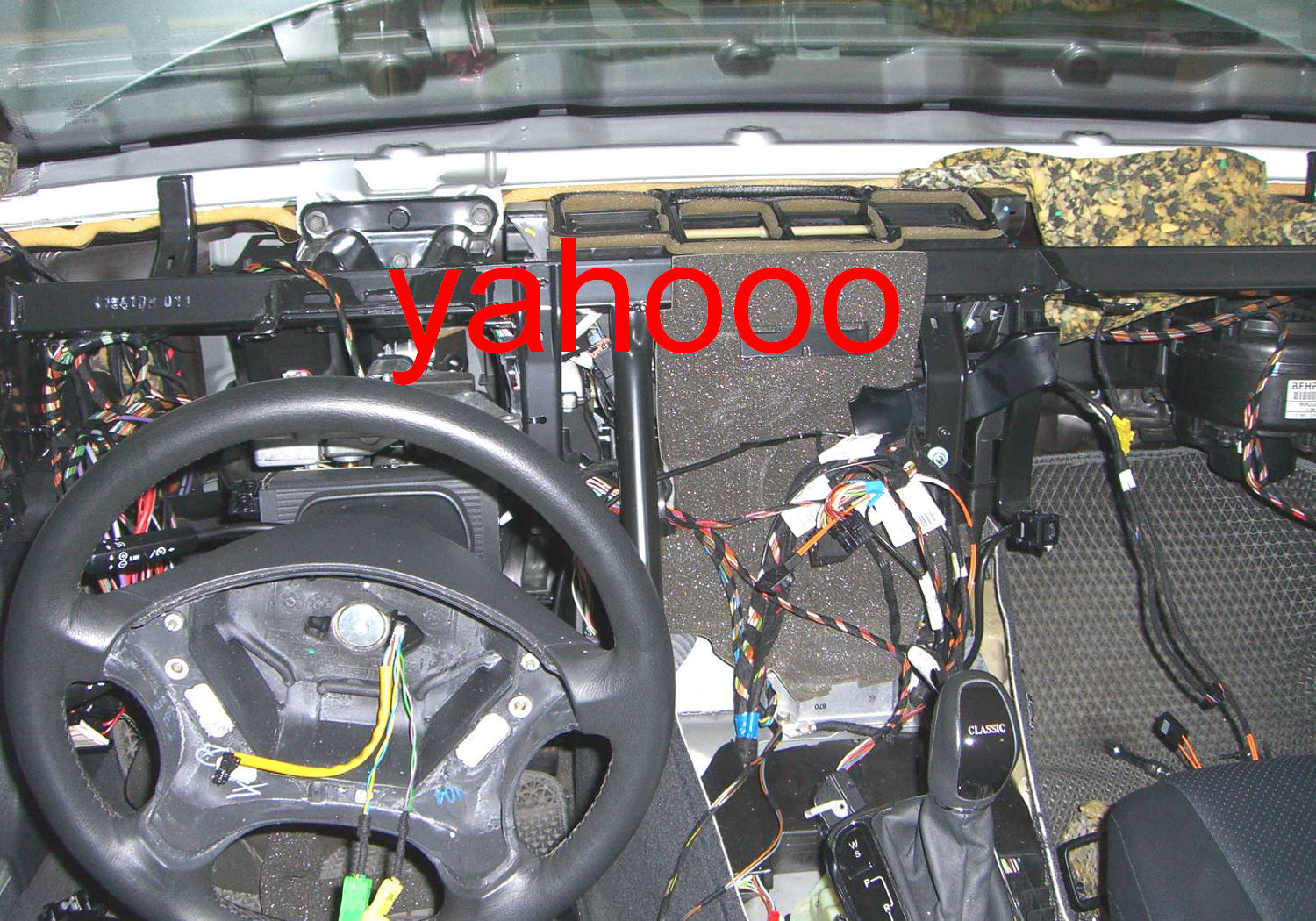

 圖六:拆下儀表板總成

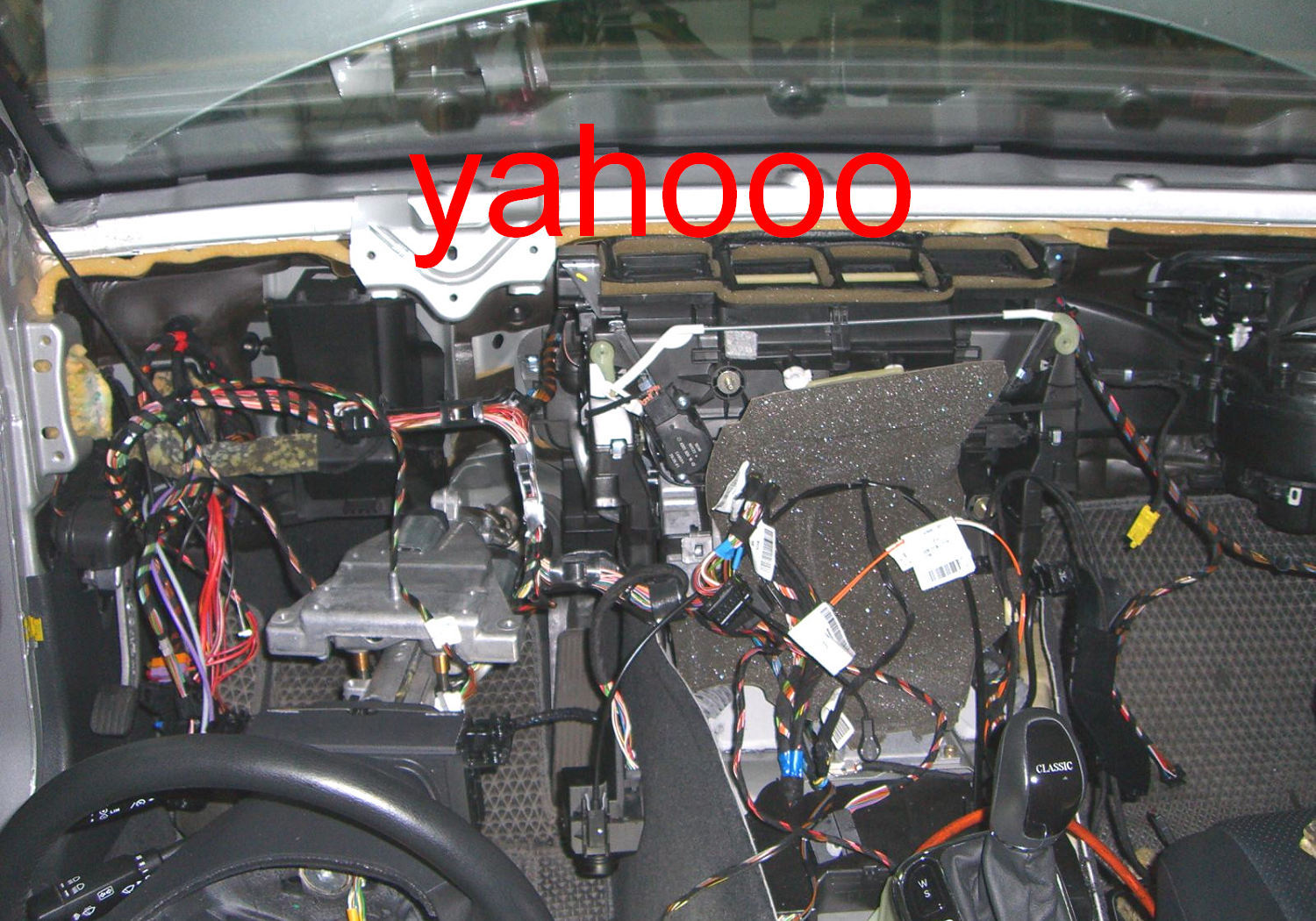

  圖七:拆下固定鐵架



圖八:冷暖控制箱總成分離



 圖九:將冷暖控制箱總成拆離

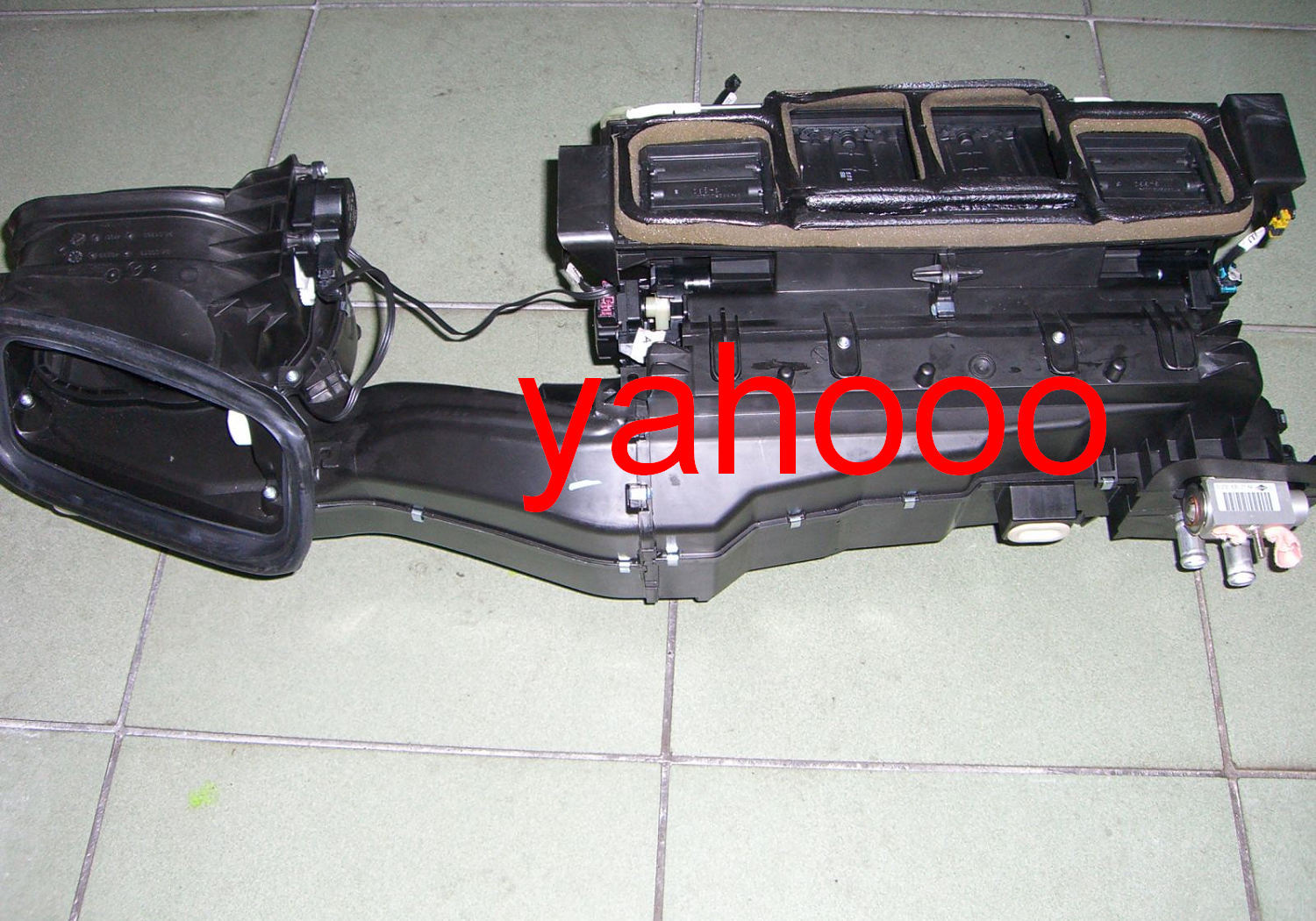

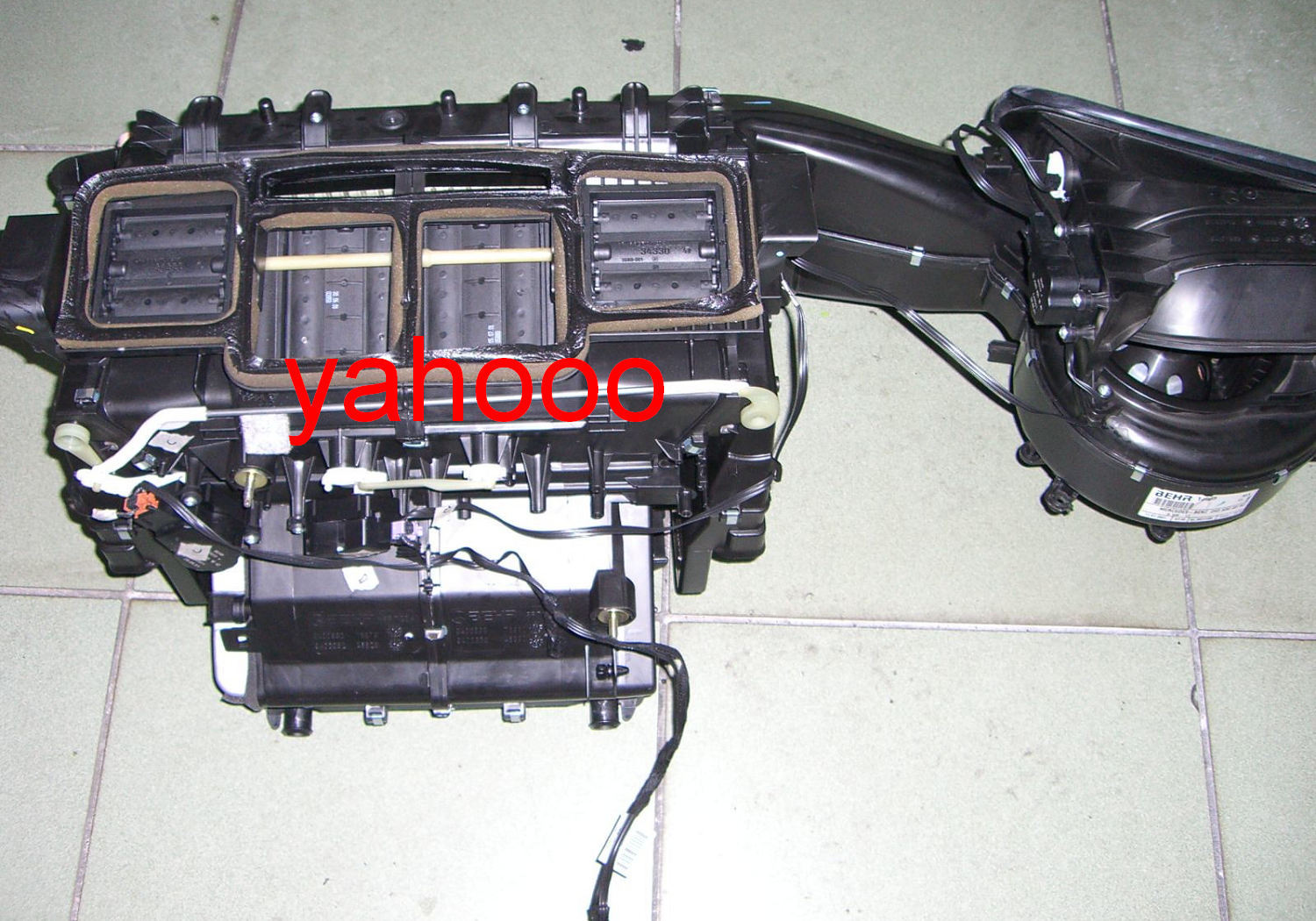

圖十:冷暖控制箱總成前端圖樣



   圖十一:冷暖控制箱總成背面圖樣

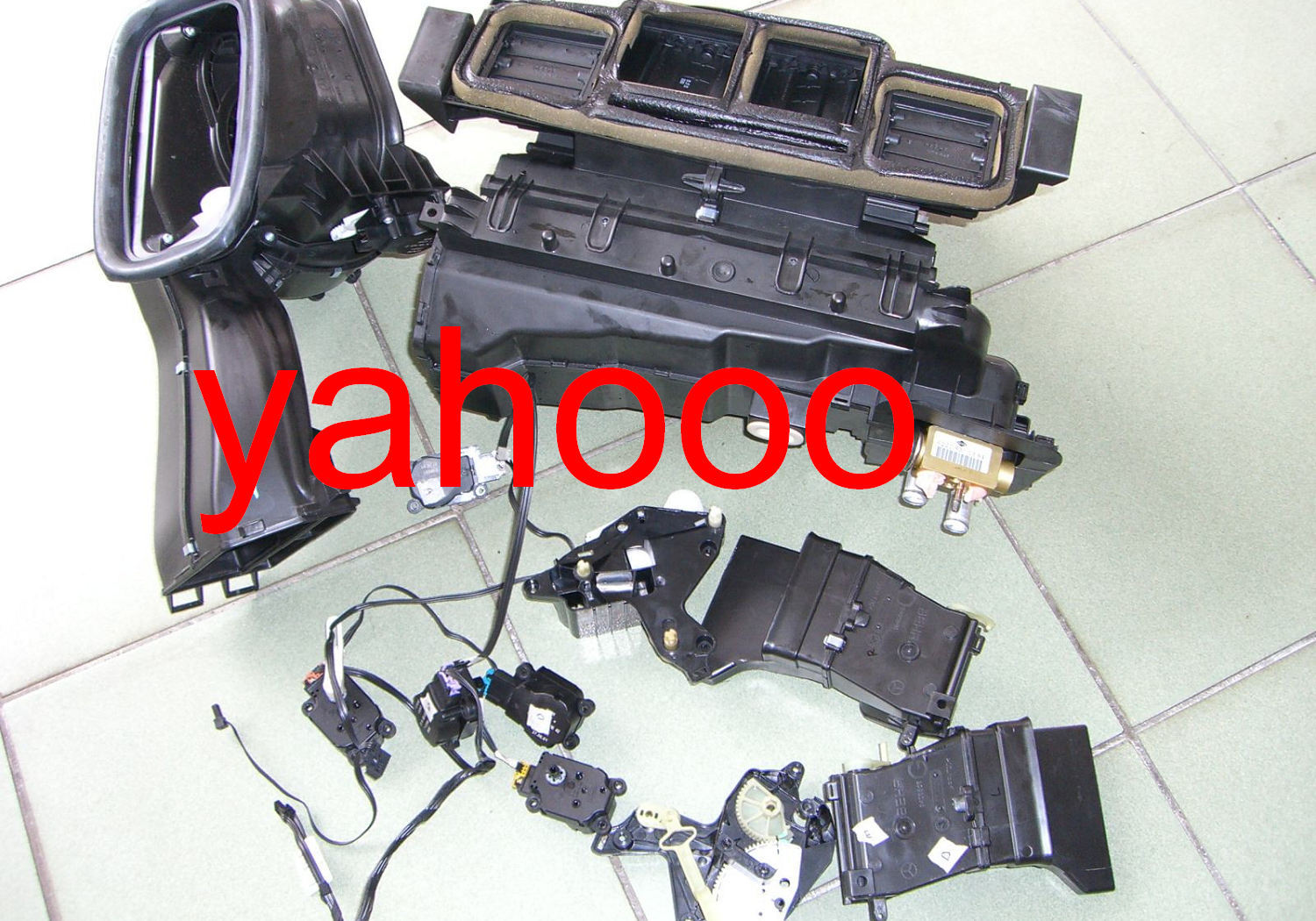

   圖十二:將冷暖控制箱總成分解更換損壞的零件



圖十三:完工後冷防效果測試

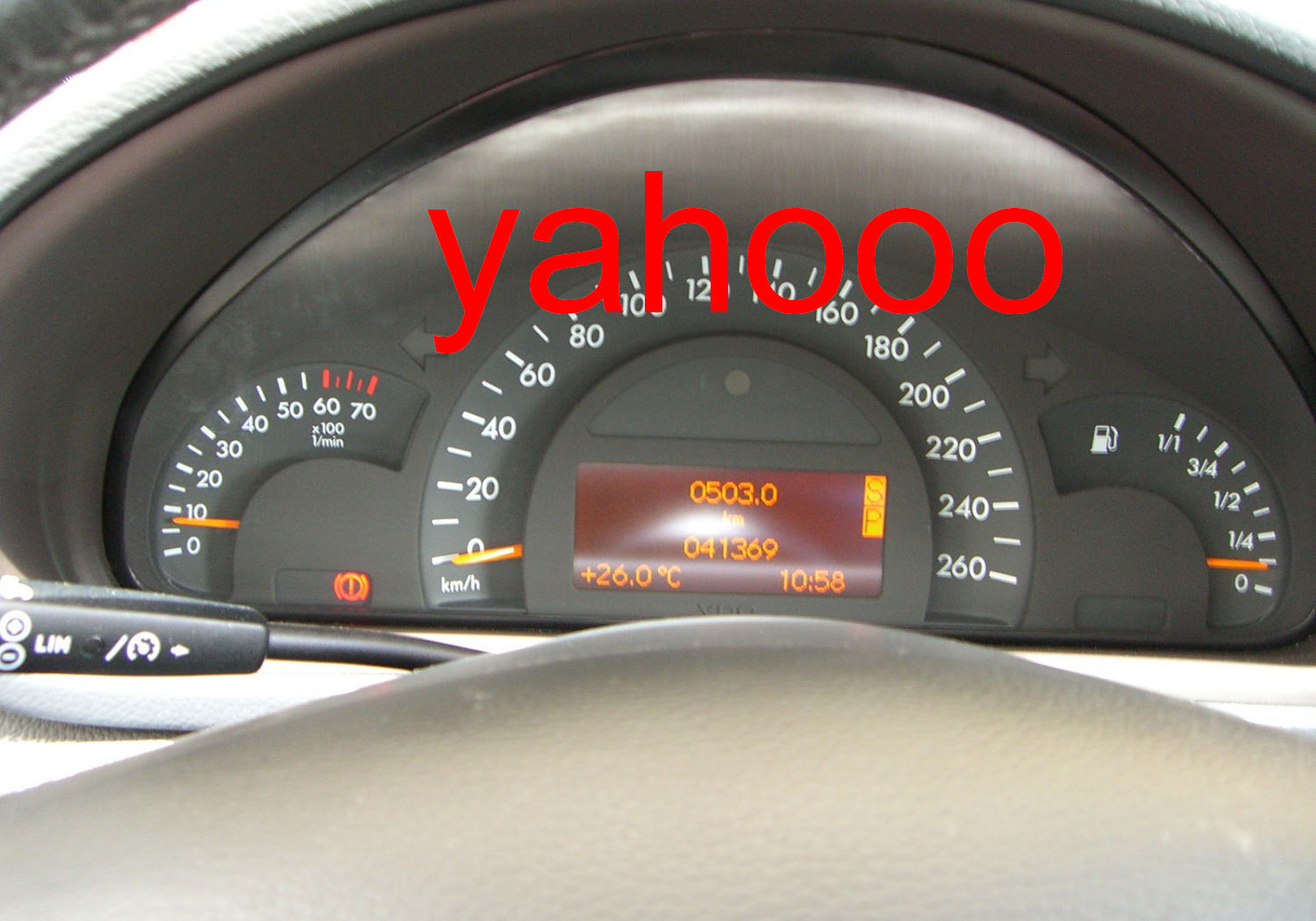

圖十四:引擎轉速為怠速850RPM

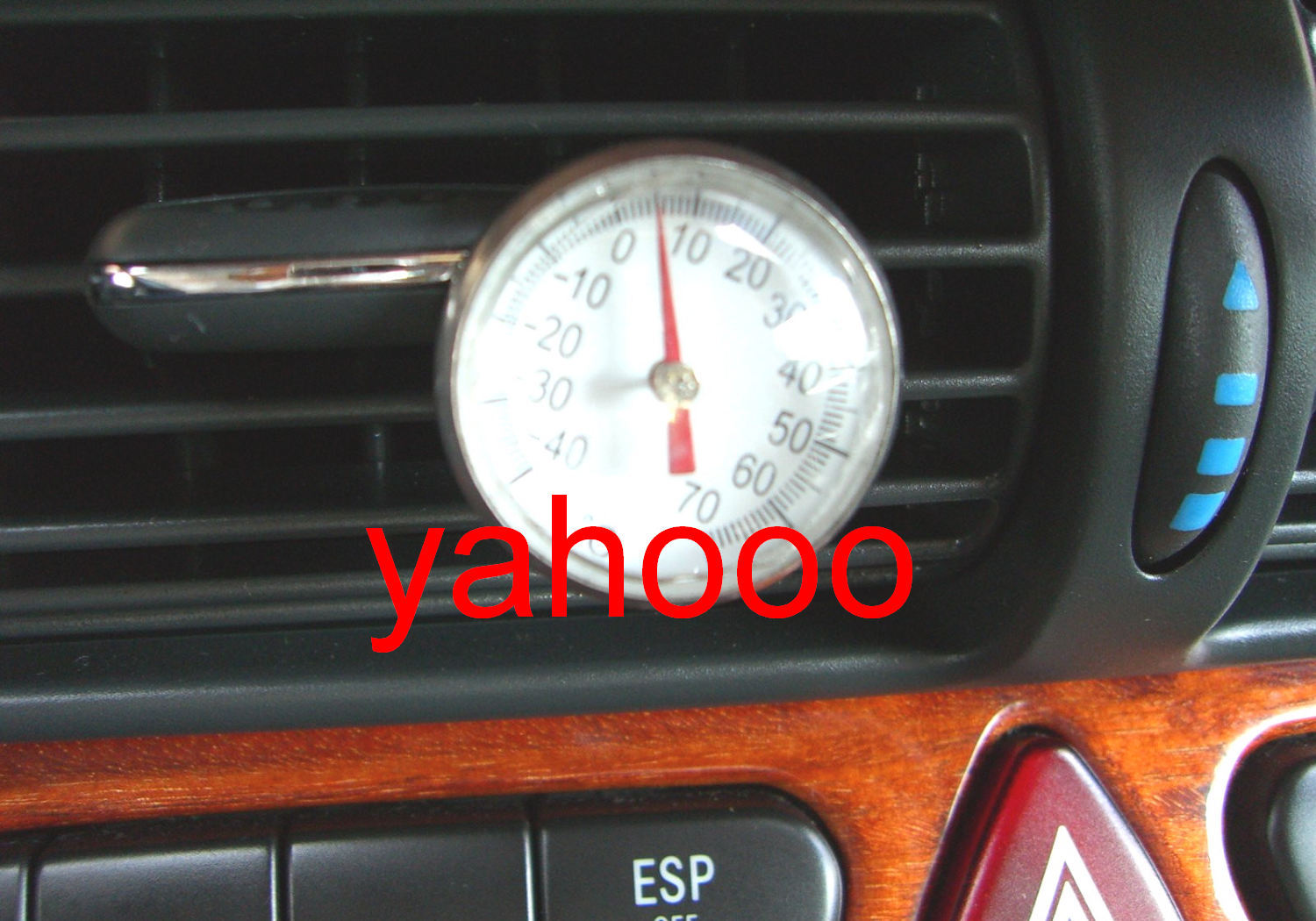

圖十五:具有良好的冷度表現
