VOLVO 960蒸發器拆裝圖解說明
本拆裝僅著重車室內部重點說明,未將引擎室管路及週邊拆裝列入說明
VOLVO 960蒸發器拆裝圖解說明 | BMW E46蒸發器拆裝圖解說明 | |||
|
|
|
|
1.拆卸右前座下護板

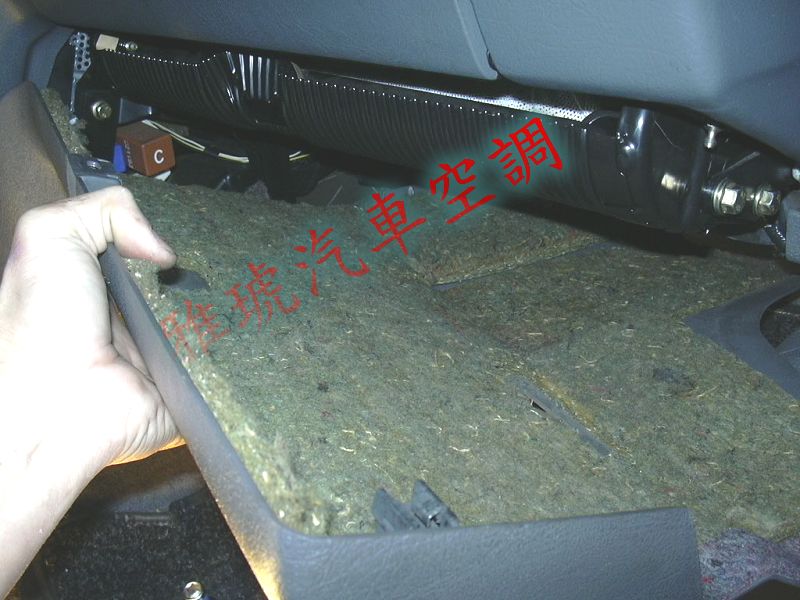

2.取出右前座下護板
3.拆卸並移除手套箱內座

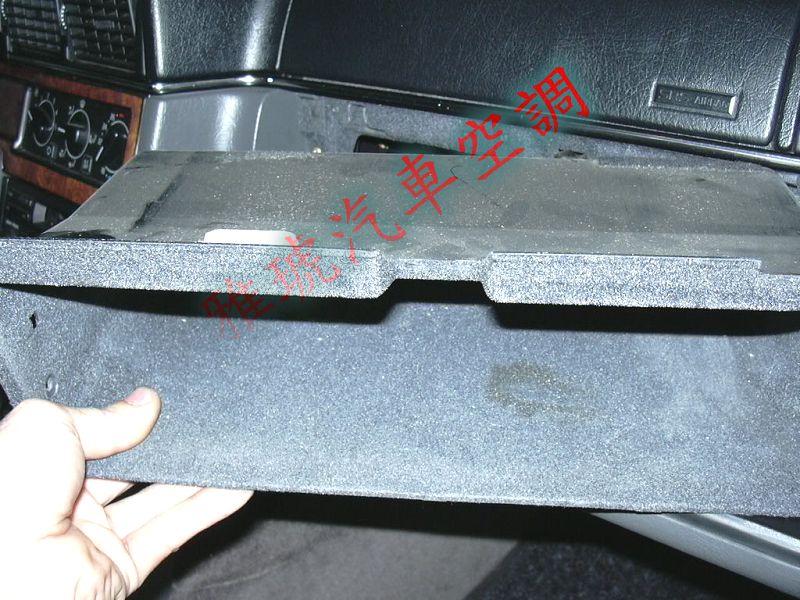

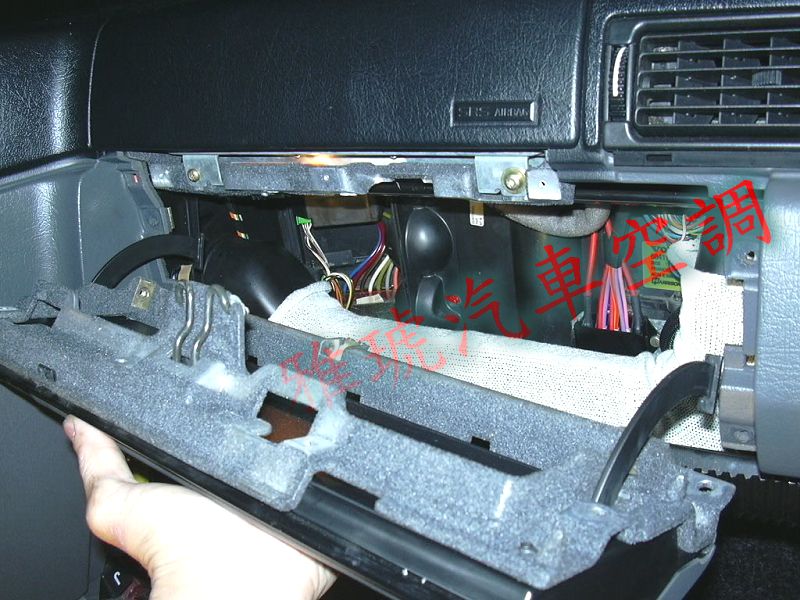

4.拆卸並取出手套箱

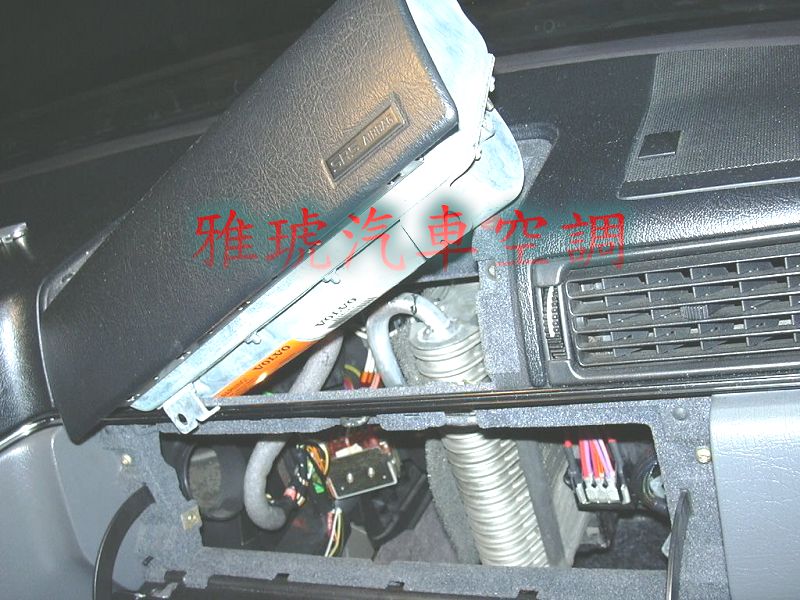

5.拆卸並取出AIRBAG
6.拆卸右前座鐵架

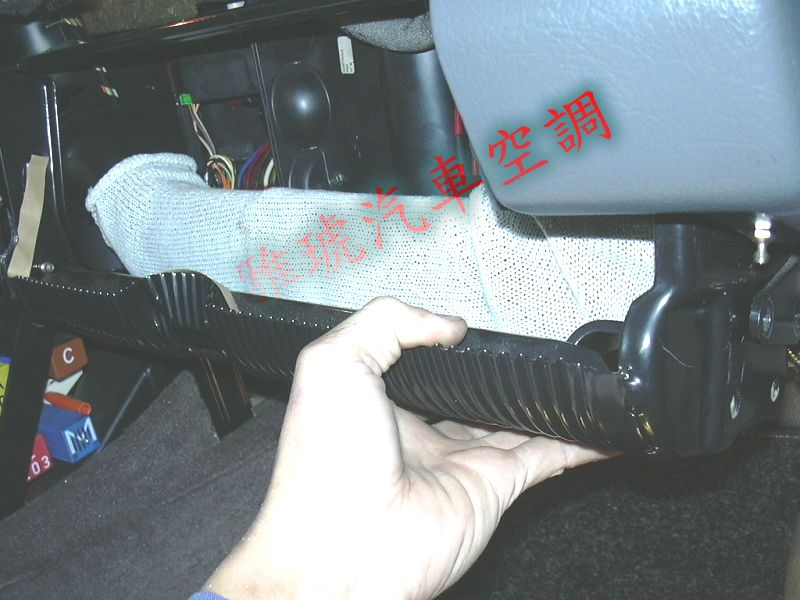

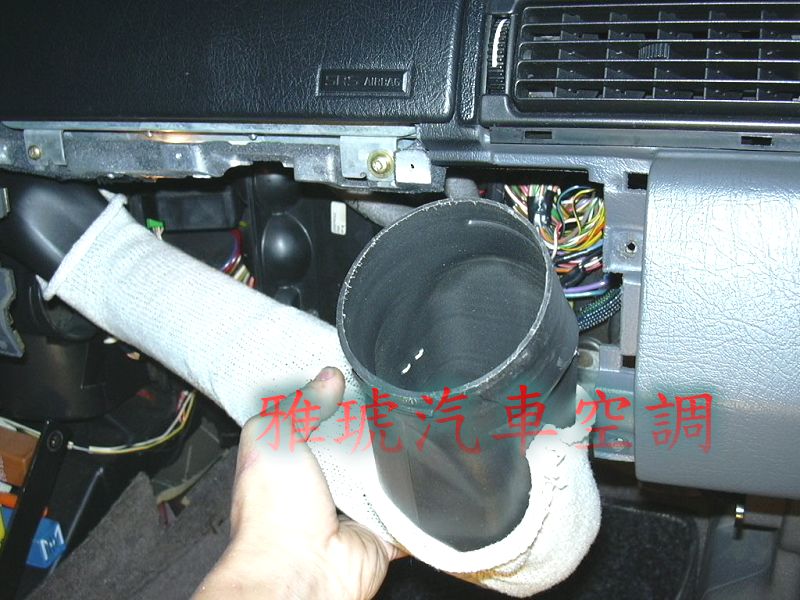

7.拆卸右前座風管

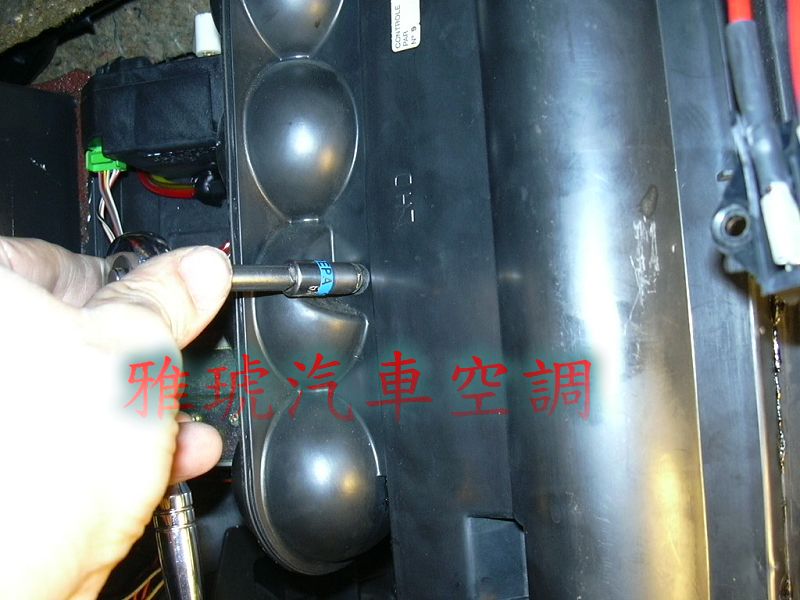

8.拆卸蒸發器外蓋
9.預備移除蒸發器外蓋(含真空儲備筒)

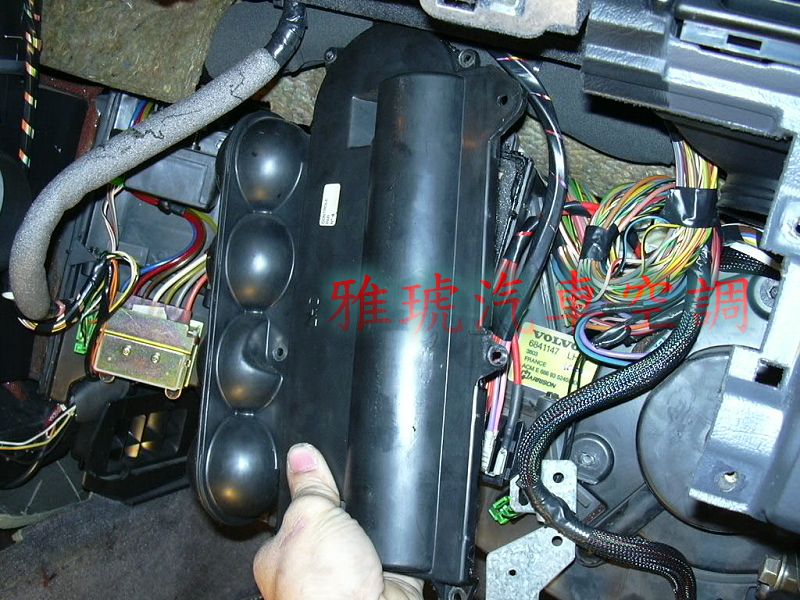

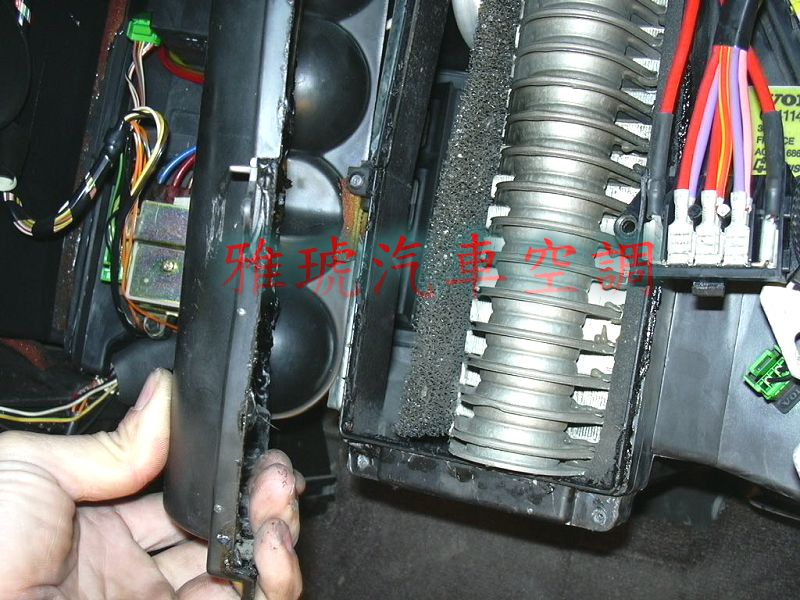

10.移除蒸發器外蓋

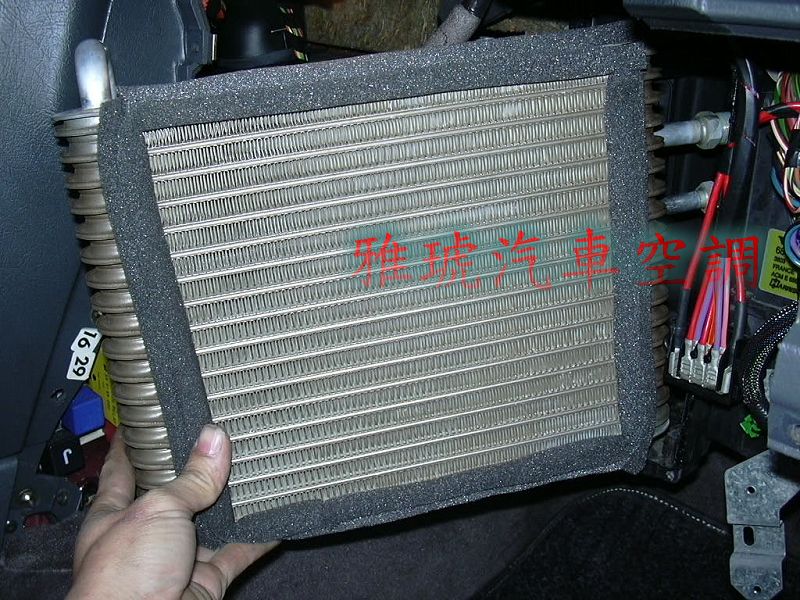

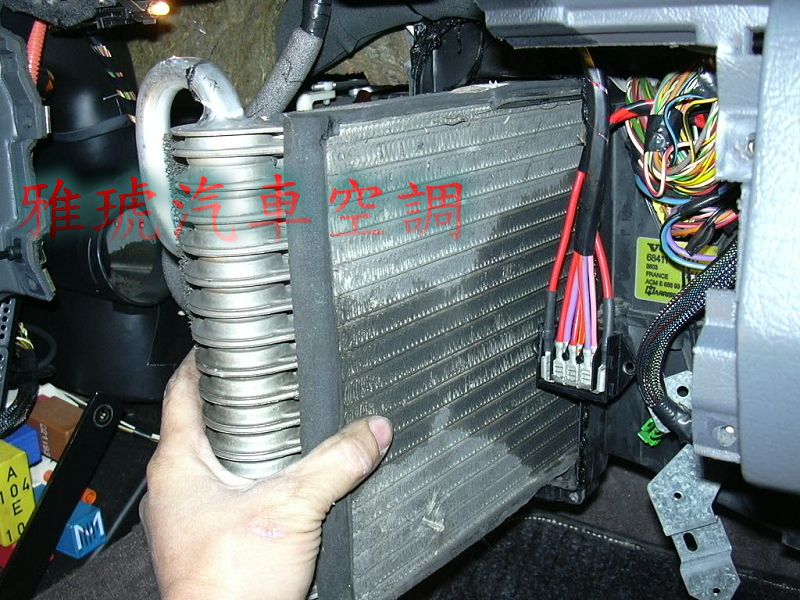

11.取出蒸發器

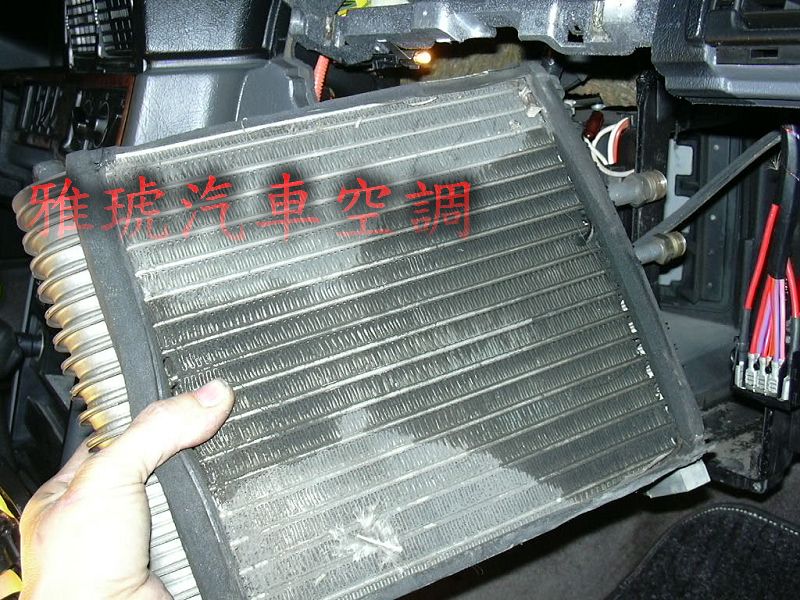

12.移除蒸發器
13.安裝蒸發器全新品
