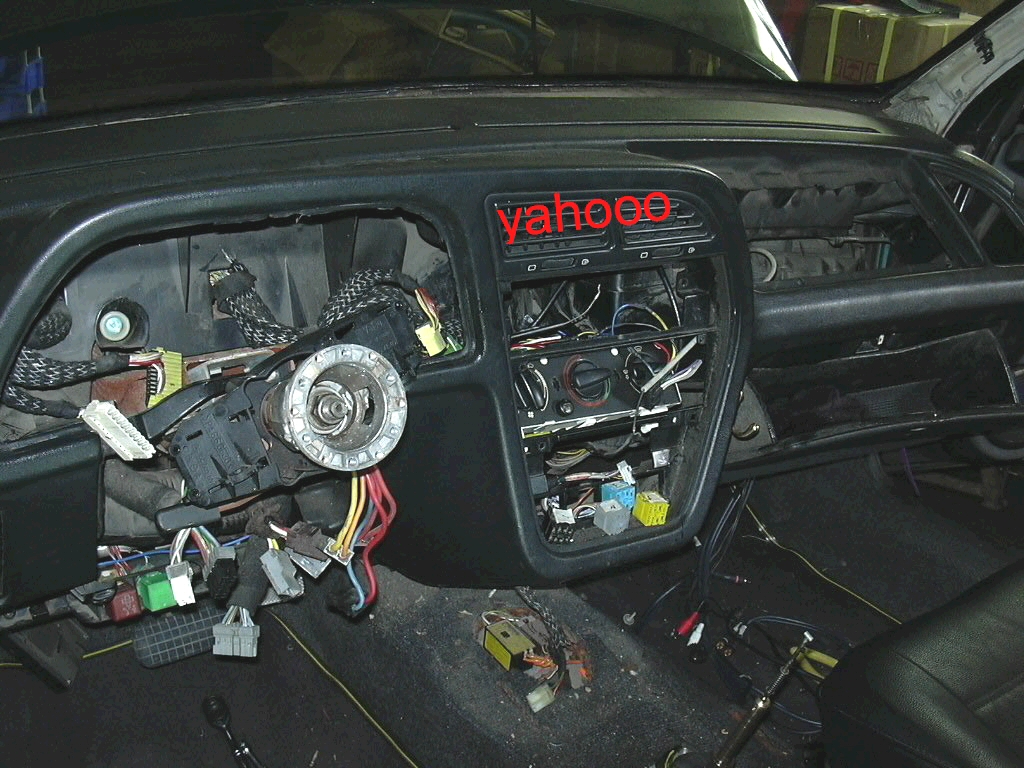

          1.進行儀表板週邊零件拆卸

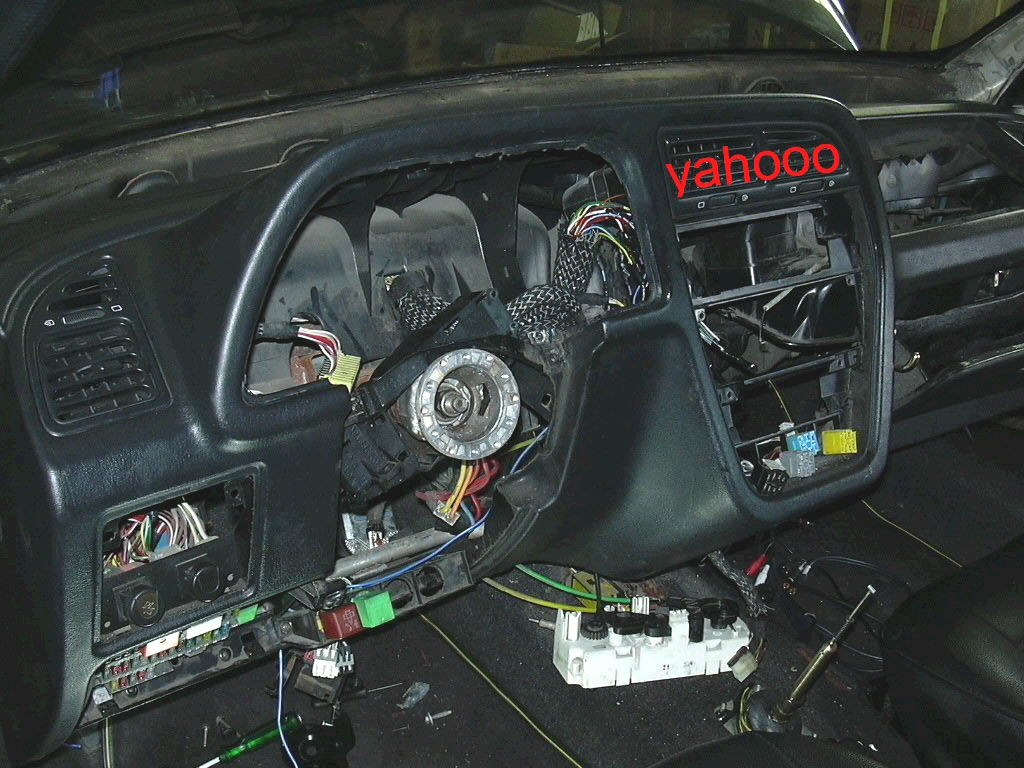

                               2.儀表板及各端插頭插座拆除

          3.冷暖器控制面板拆除

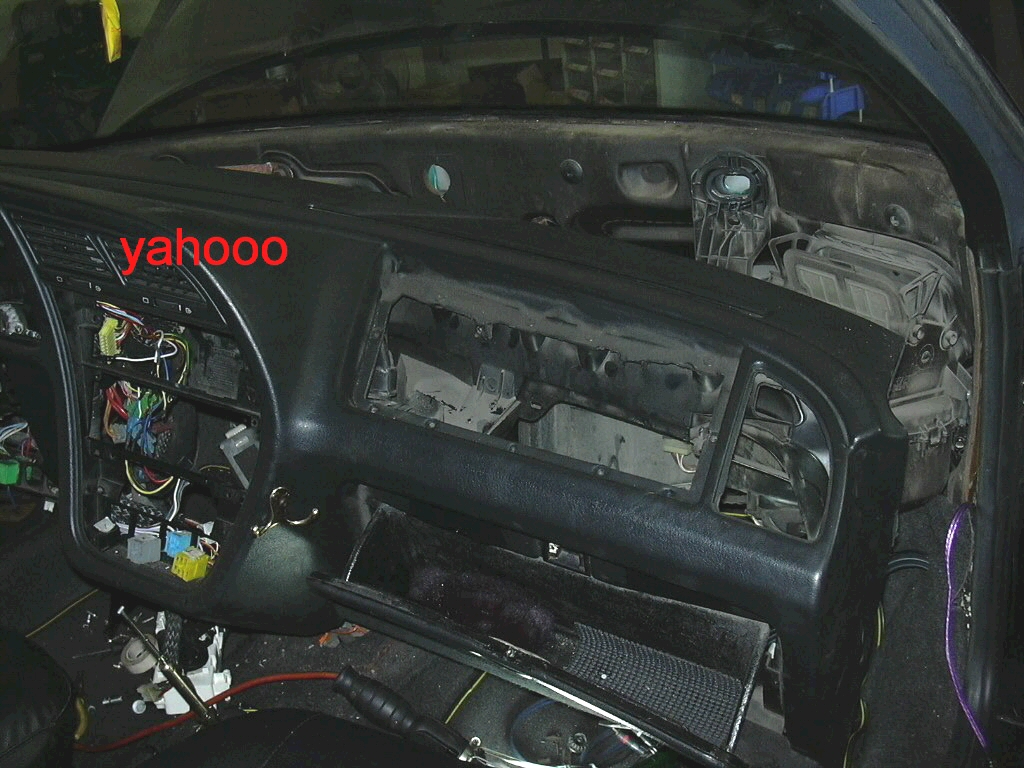

          4.預備移除拆下儀表板總成

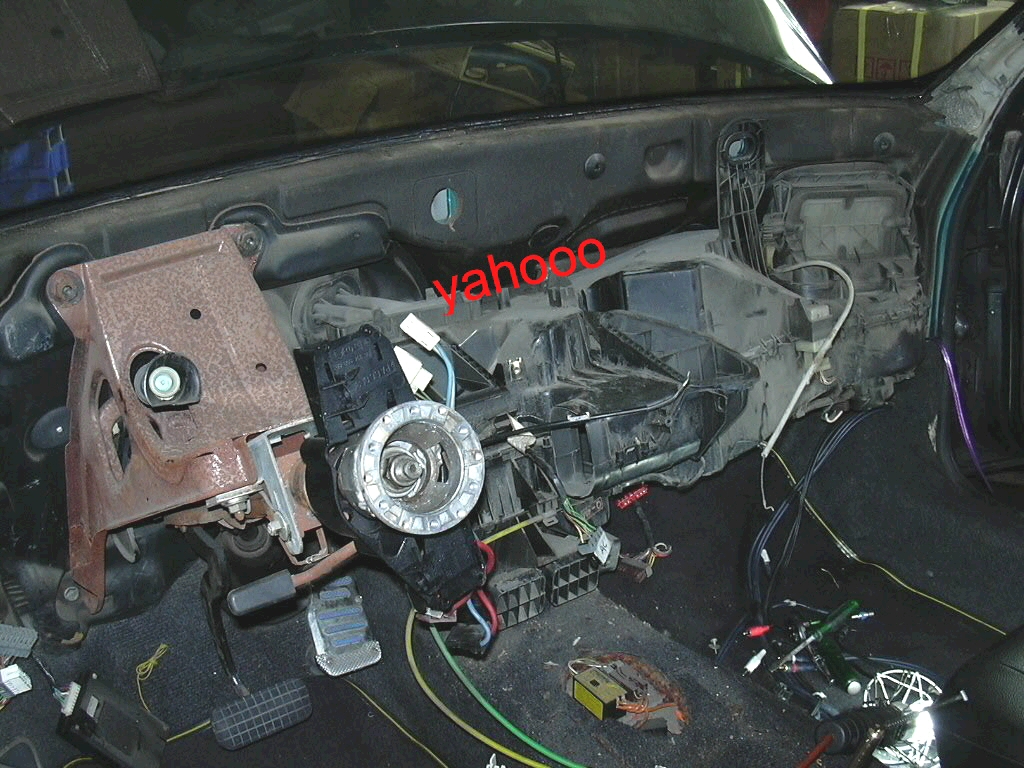

          5.將儀表板總成與車身分離取下

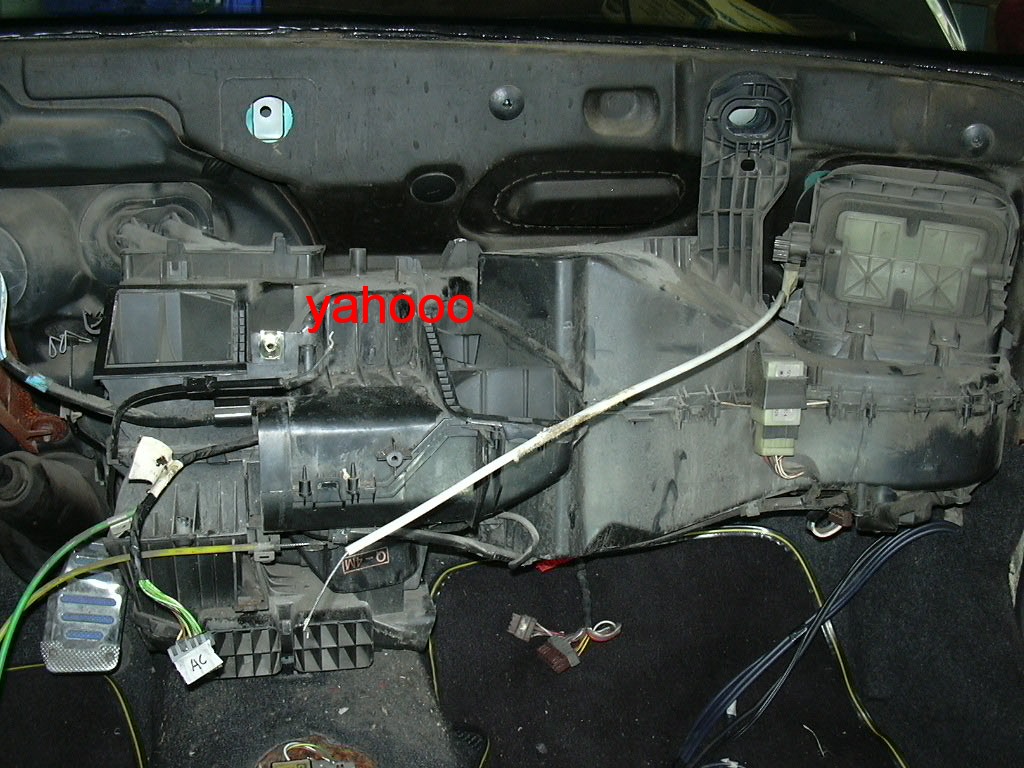

          6.預備拆卸移除冷暖控制相總成

          7.拆卸各固定端點螺絲後移除冷暖控制箱總成

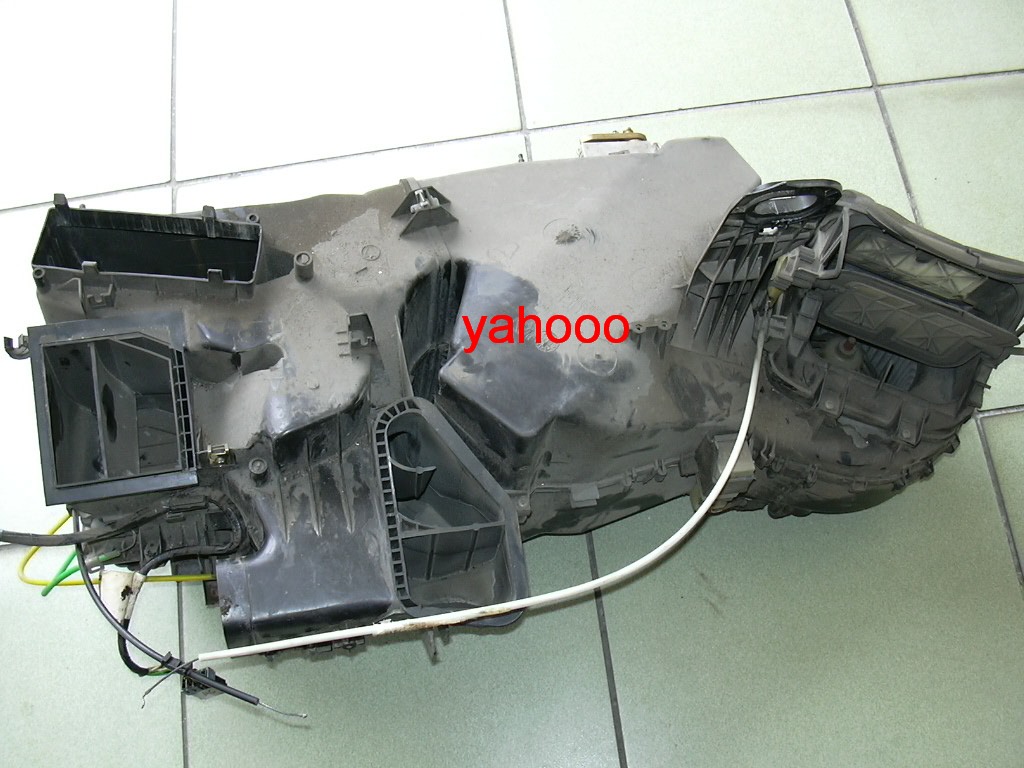

          8.冷暖控制箱總成外觀

          9.冷暖控制箱總成PART II

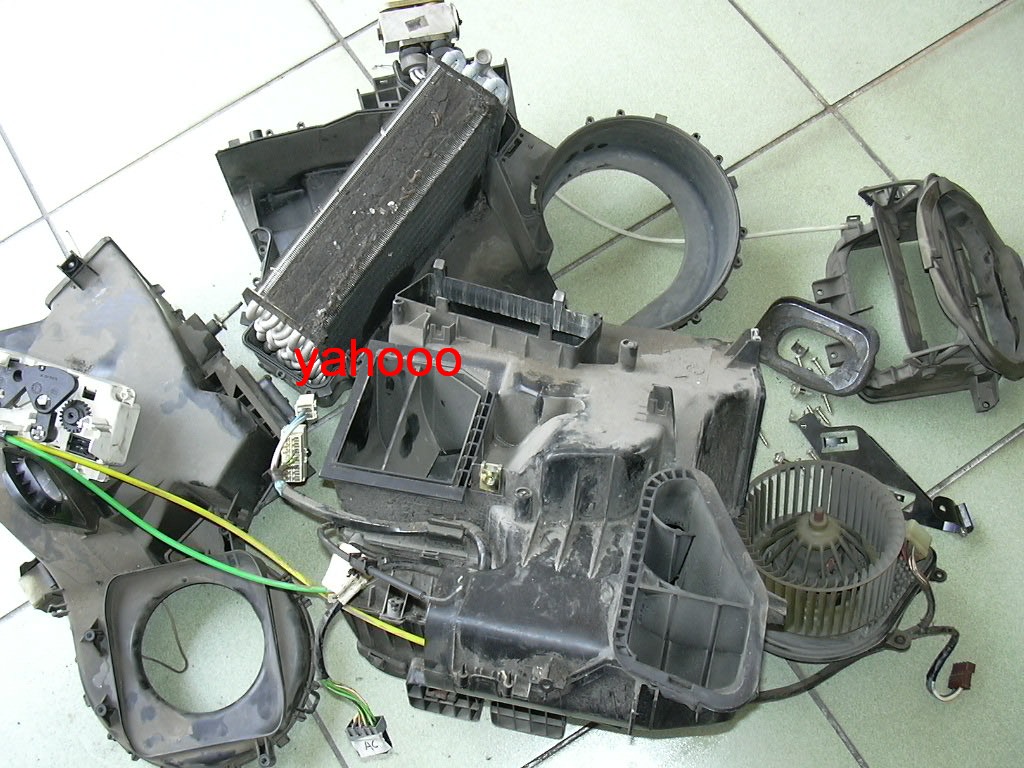

                               10.進行冷暖控制箱總成分解

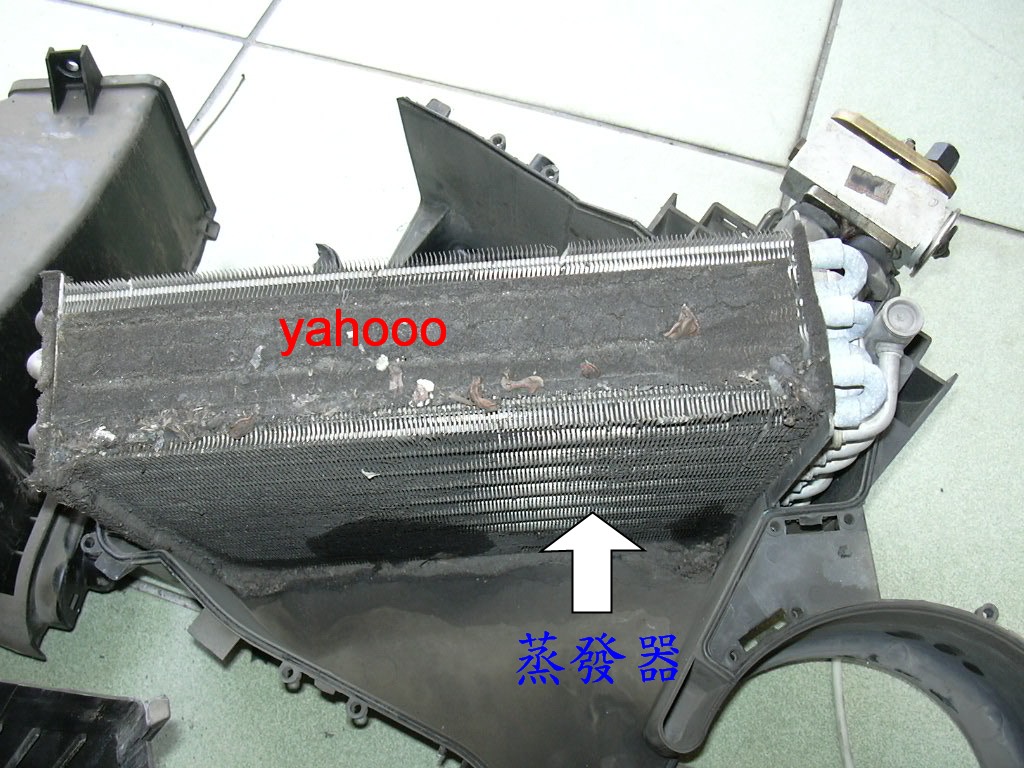

                              11.目視觀察蒸發器外觀

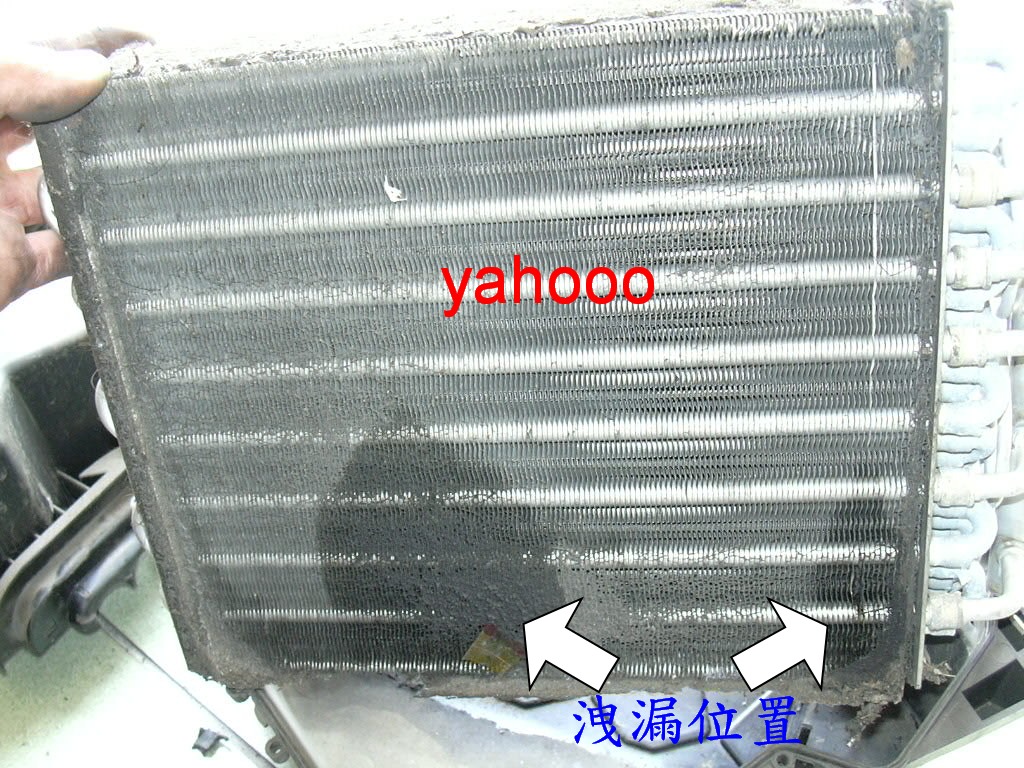

                              12.目視觀察蒸發器洩漏處

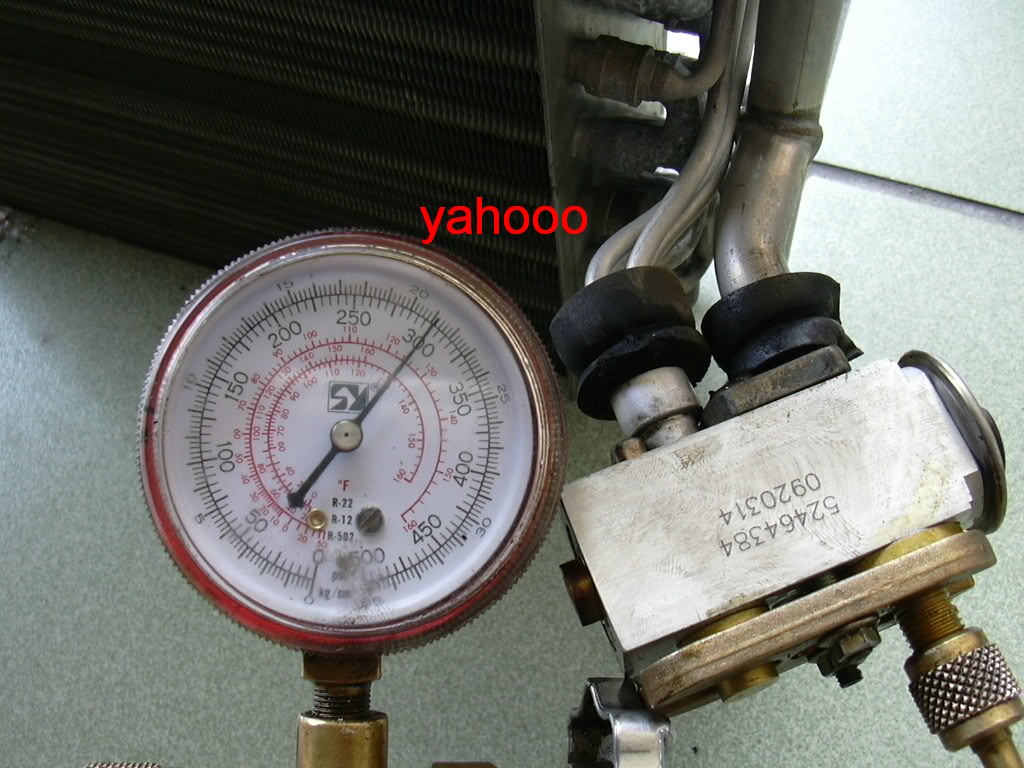

                       13.以工具將蒸發器密封並施以加壓測試觀察損壞情形

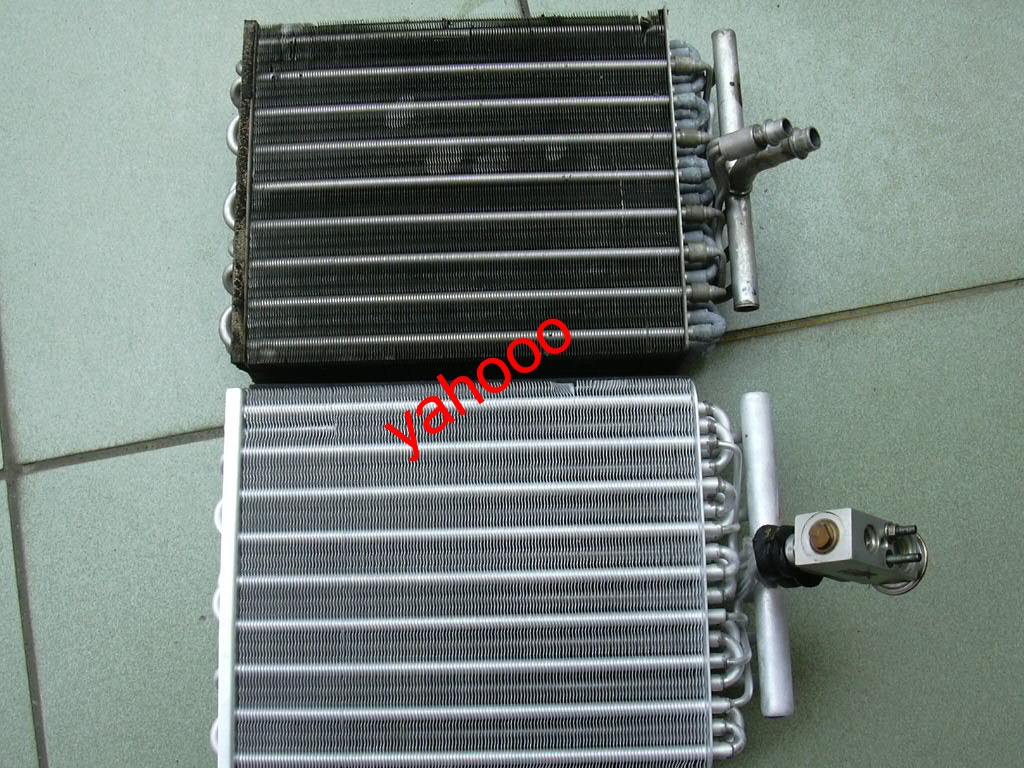

                               14.蒸發器新品與舊品比較圖

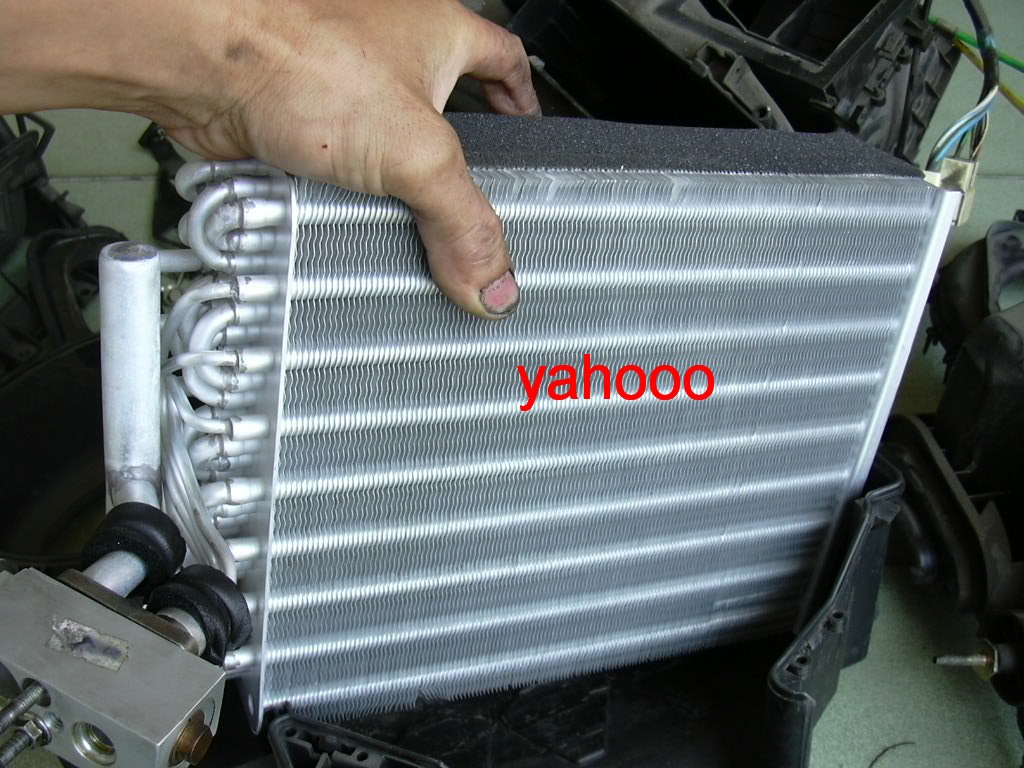

  15.安裝蒸發器全新品(膨脹閥車主礙於預算並無更換沿用舊品,膨脹閥於蒸發器更換

   時建議併同更換)
