中央馬鞍拆卸

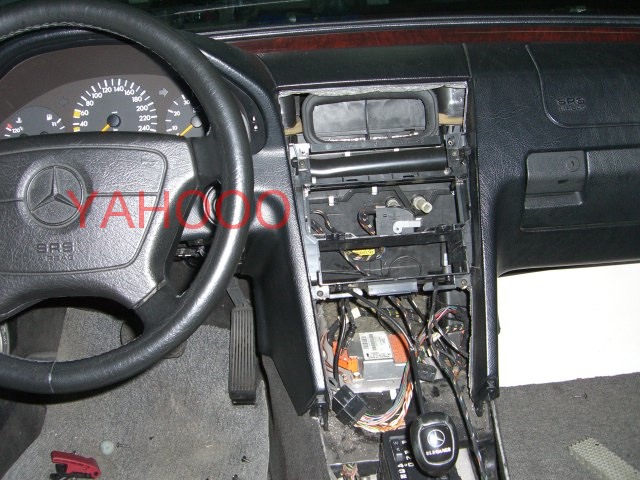

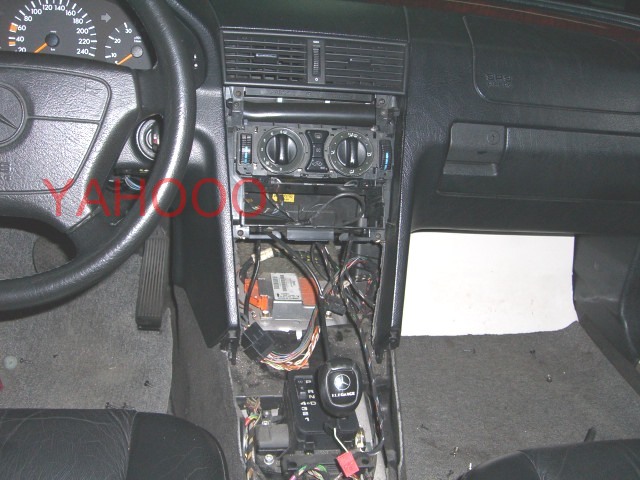

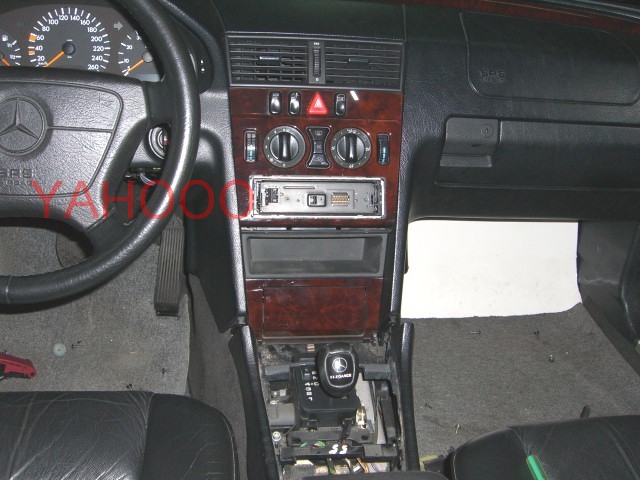

中控台周邊拆卸
中控台周邊拆卸

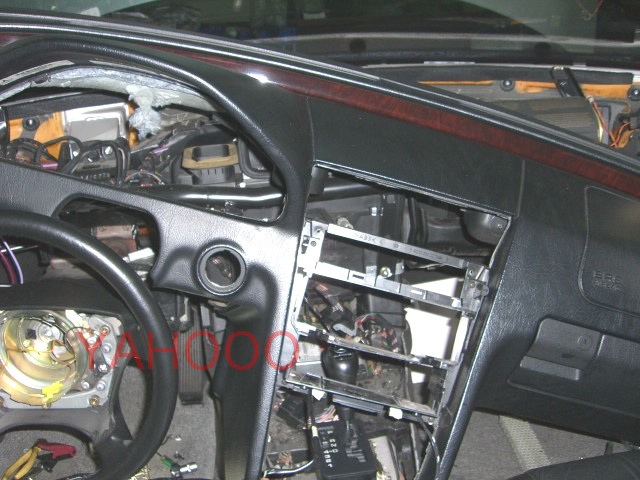

儀表板週邊拆卸
儀表板總成與車身分離

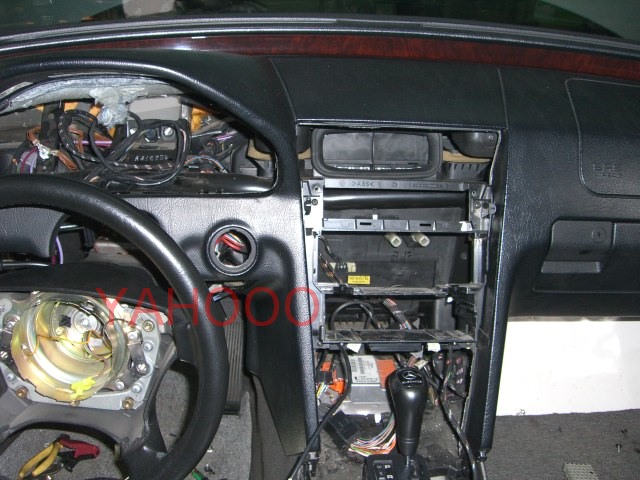

拆下儀表板總成

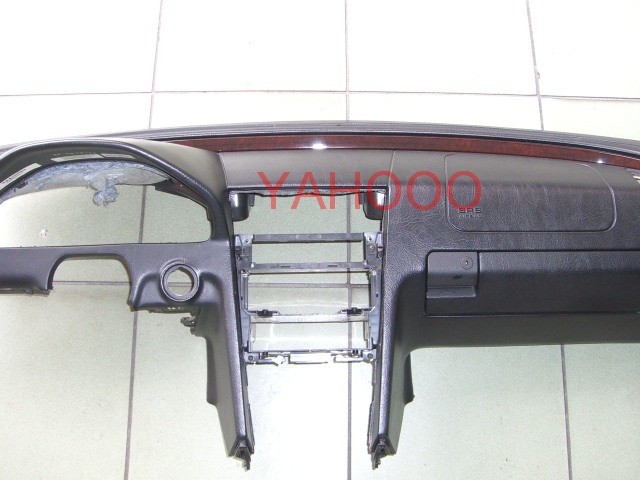

儀表板總成拆下後一覽

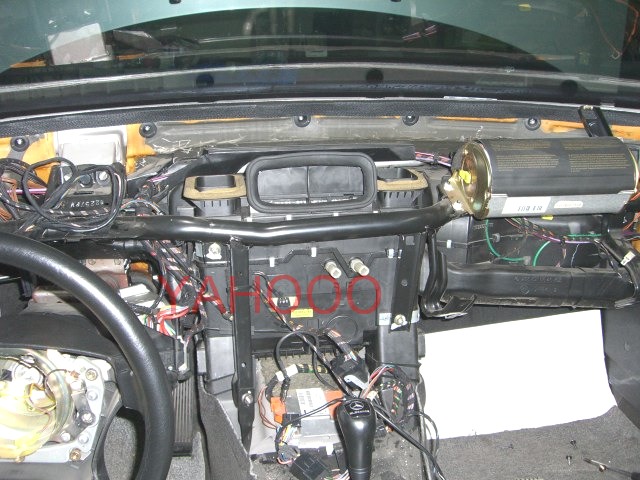

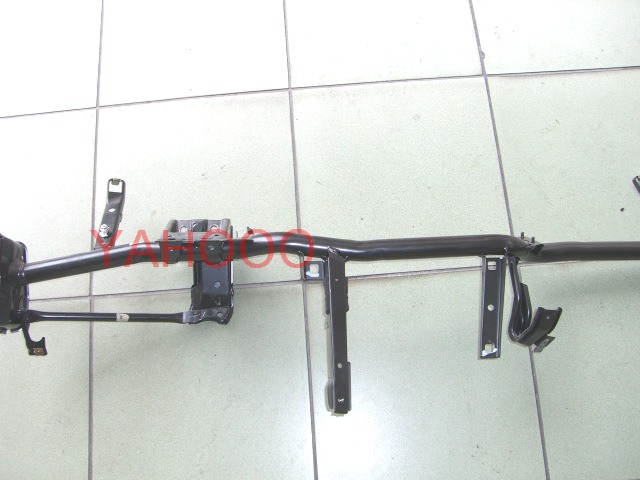

預備拆下固定鐵架

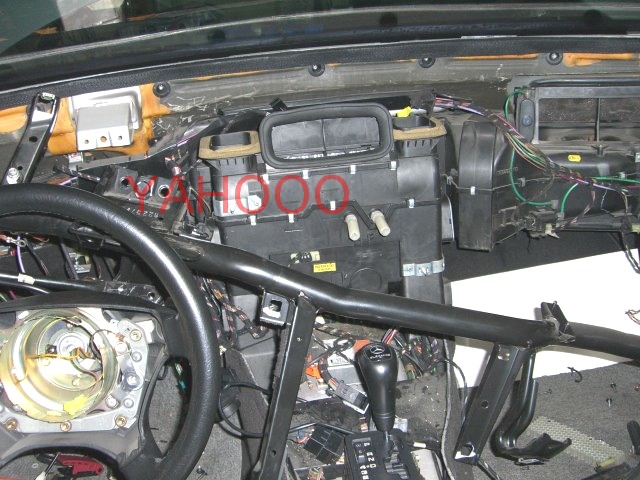

移除固定鐵架
預備將冷暖控制箱總成分離
冷暖控制箱總成與車身分離

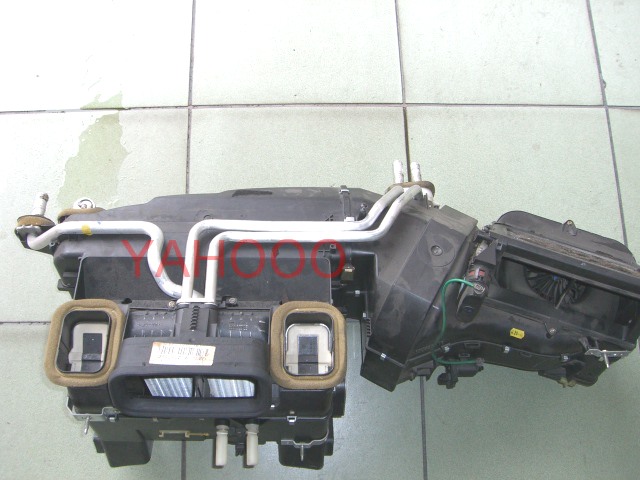

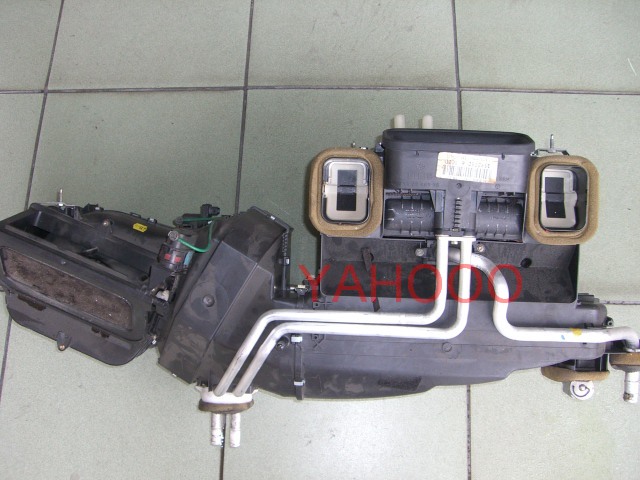

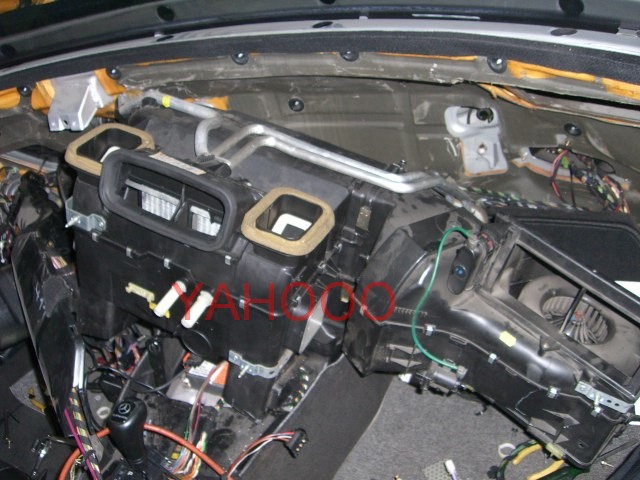

冷暖控制箱總成外觀
冷暖控制箱總成俯視圖

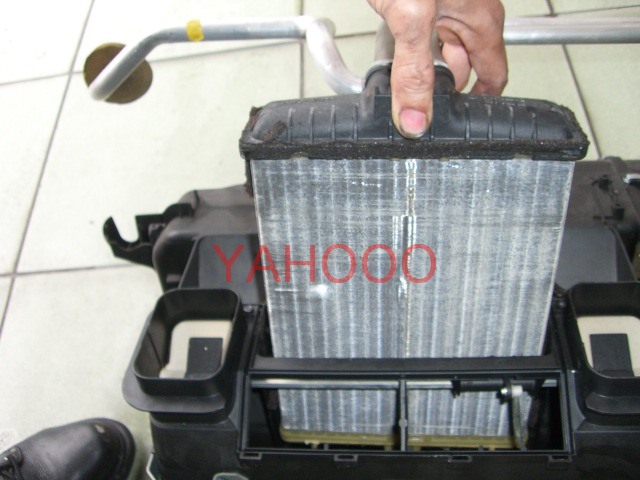

取出暖氣熱水排預備分解冷暖控制箱總成
供應暖氣使用之熱水排

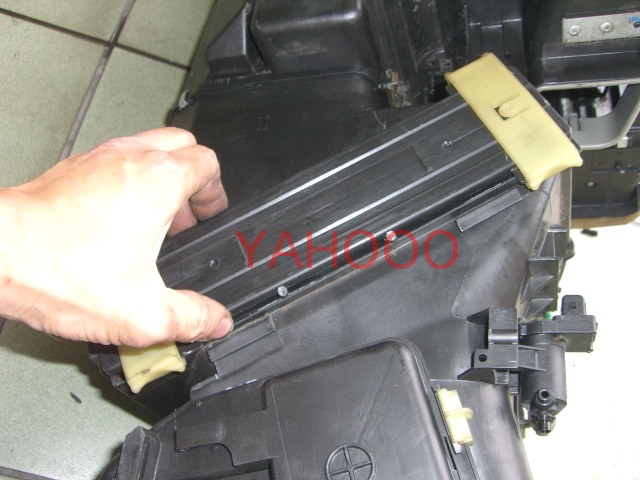

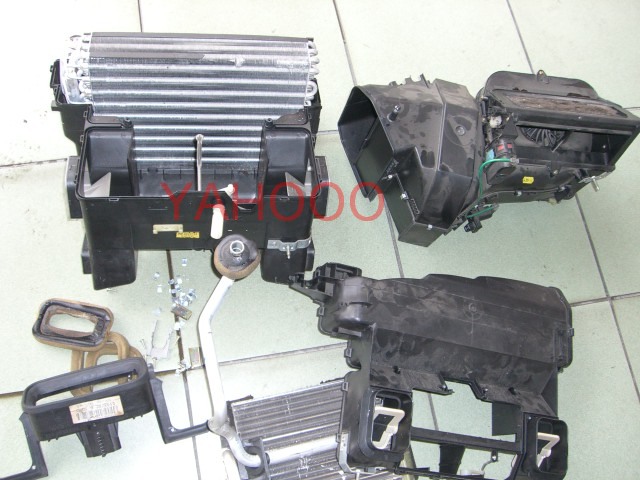

分解冷暖控制箱總成

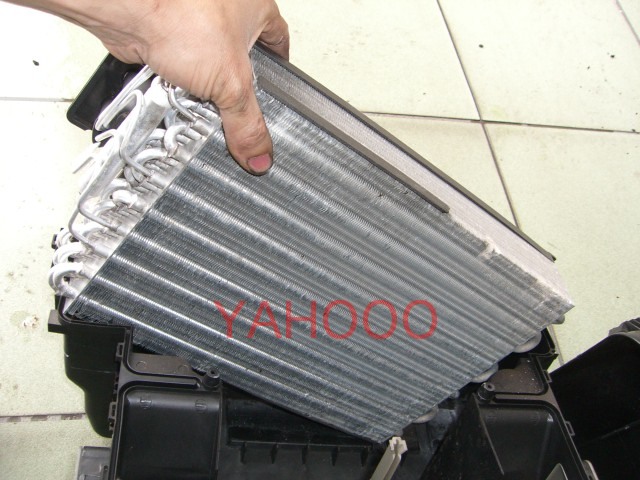

取出蒸發器故障品(拆卸前已判斷損壞)

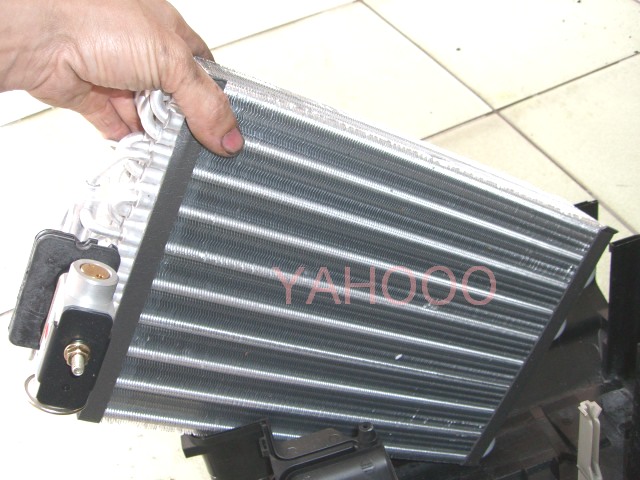

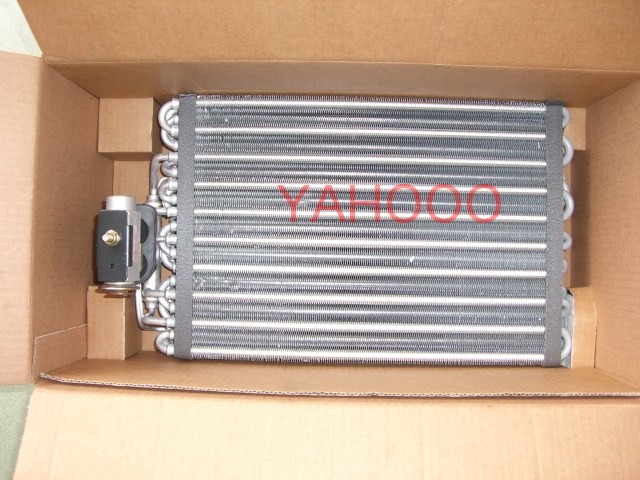

蒸發器+膨脹閥總成全新品
安裝蒸發器+膨脹閥全新品

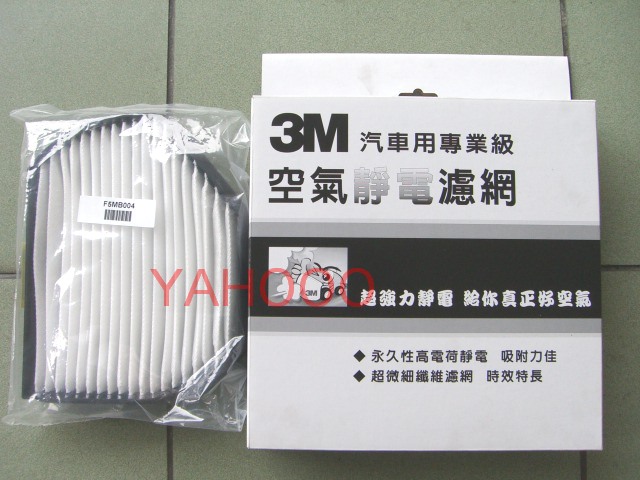

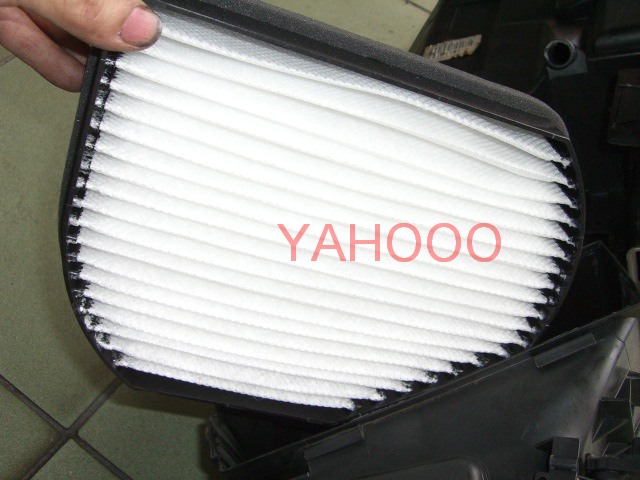

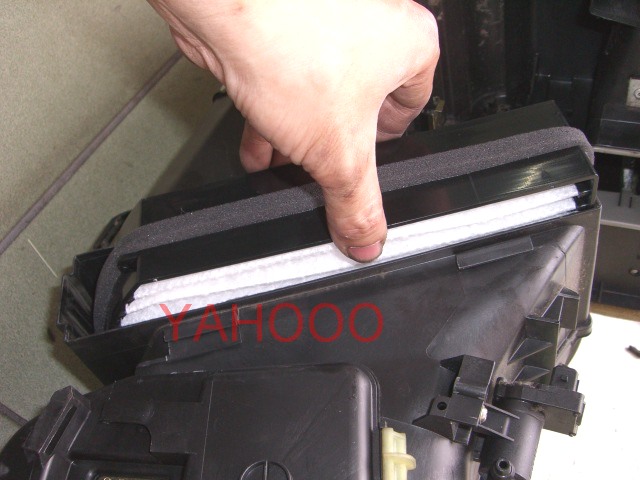

視需要將冷氣過濾網更新(圖示為3M粉塵過濾型)
所有零件組裝完畢再依拆卸步驟裝回各部週邊
